929970-1

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: 0.5mm2~1mm2 17~20 Socket 压接 2.5mm 1μm 锡 压入式
供应商型号: JY-929970-1
供应商: 云汉优选
标准整包数: 1

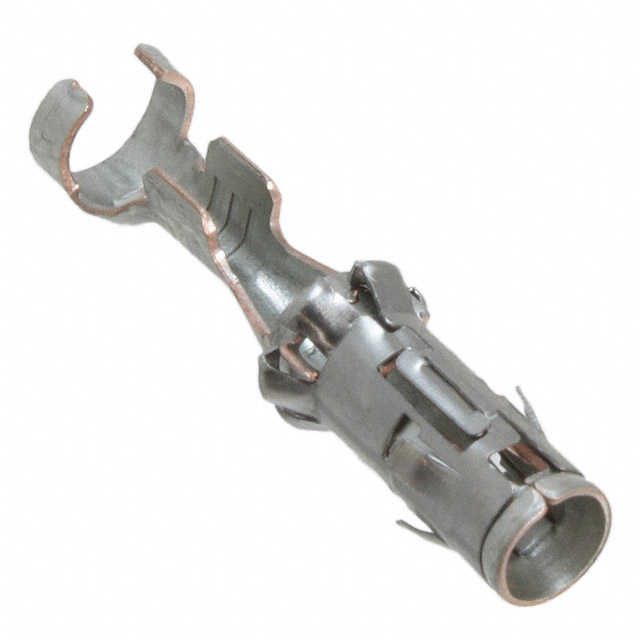

TE CONNECTIVITY 圆形连接器-触头 929970-1

929970-1概述


    产品简介


    产品名称: 2.5 mm插针直径圆连接器系统插座
    产品类型: 圆形连接器系统的插座,适用于汽车终端
    主要功能: 这种插座主要用于高电流传输(高达40A),可以连接20至17 AWG导线(即0.5至1 mm²导线截面积)。它具备锁定机制,确保可靠的电气连接。
    应用领域: 广泛应用于汽车制造及其他工业领域,如电源系统和传感器接口。

    技术参数


    - 插针直径: 2.5 mm [.098 in]
    - 导线尺寸: 20 – 17 AWG, 0.5 – 1 mm²
    - 操作温度范围: -40 – 130°C [-40 – 266°F]
    - 典型电流额定值: 40 A
    - 接触面积镀层: 锡 (Sn)
    - 绝缘直径范围: 1.4 – 2.1 mm [.055 – .083 in]
    - 端接方法: 压接
    - 适用电线材料: 铜
    - 包装: 卷装,每卷3200个
    - 合规标准: 符合欧盟RoHS、ELV及REACH标准

    产品特点和优势


    - 锁定功能: 具备锁定刺设计,确保长期稳定性和安全性。
    - 高电流传输: 最大传输电流可达40A,适合多种高功率应用。
    - 宽工作温度范围: 可在极端温度下正常工作,适用范围广泛。
    - 可靠接触: 使用压接方式保证了良好的电接触效果,同时便于安装和维护。

    应用案例和使用建议


    应用案例:
    这种圆形连接器系统特别适合用于汽车电源系统,例如车载充电器、电池管理系统等高电流应用场合。此外,在其他工业设备中,如工业机器人和电力分配系统中也得到了广泛应用。
    使用建议:
    为了确保最佳的电气性能和安全性,在安装时应仔细检查插针直径和导线尺寸是否匹配,使用正确的压接工具以实现可靠连接。定期检查连接器状态并进行必要的维护,有助于延长使用寿命。

    兼容性和支持


    兼容性:
    该插座与TE公司的相关配套产品兼容,例如压接工具和其他相关终端组件,便于用户根据需要选择合适的产品组合。
    支持:
    技术支持热线:+1 800 522 6752
    维护信息:
    TE公司提供了详尽的技术文档和配件支持,用户可以在其官方网站上找到所需资料。

    常见问题与解决方案


    - 问题: 如何正确选择合适的压接工具?
    - 解决方案: 应选用TE公司指定的专用压接工具,确保连接器能够达到最佳的压接效果。
    - 问题: 连接器如何防止松动?
    - 解决方案: 确保使用时锁定机构已正确锁定,并在必要时进行检查和紧固。

    总结和推荐


    总结:
    这款2.5 mm插针直径圆连接器系统的插座是一款高可靠性、高性能的汽车终端产品。它拥有广泛的温度适应范围,高电流传输能力和稳定的锁定结构,适用于多种严苛的工业和汽车应用场合。
    推荐:
    鉴于其出色的性能和广泛应用,强烈推荐该产品用于需要高电流传输和可靠性要求较高的场景。对于任何涉及高电流的应用需求,此款连接器系统都是理想的选择。

929970-1参数

参数
触头类型 Socket
线规 - AWG 17~20
线规 - mm2 0.5mm2~1mm2
触头镀层
触头端接 压接
触头镀层厚度 1μm
触头尺寸 2.5mm
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929970-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929970-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY 929970-1 929970-1数据手册

929970-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
