030-2196-001

产品分类: 圆形连接器-触头
厂牌: SURE-SEAL

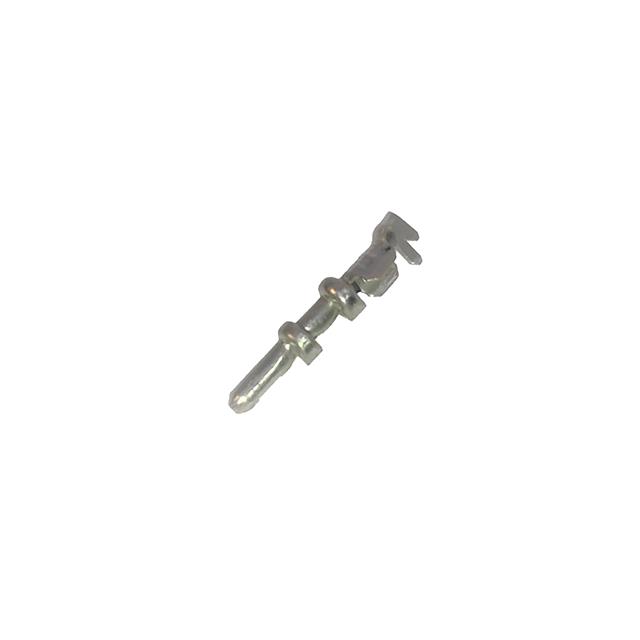

产品描述: CONTACT, PIN, 18-14AWG, CRIMP
供应商型号: 4259959
供应商: 海外现货
标准整包数: 1
SURE-SEAL 圆形连接器-触头 030-2196-001

030-2196-001概述

    SURE-SEAL® IP67 CONNECTOR 系列技术手册


    SURE-SEAL® IP67连接器系列是Peigenesis公司推出的一款高性能、环境密封型连接器,适用于多种严苛的应用环境。这些连接器具备成本效益高、易于安装和操作简单的特点,广泛应用于汽车、船舶、家电、卡车及公共汽车、越野车辆、工业机械等多个领域。


    产品简介




    SURE-SEAL®连接器是一种低轮廓、一体式、弹性体材料制成的主体和多层防水密封的耐用型连接器。其主要用途是在污染物较多的户外环境中提供可靠的连接。SURE-SEAL®的两款主要型号——SURE-SEAL®和Mini-SURE-SEAL®,都经过严格设计,符合美国交通部的安全标准。SURE-SEAL®系列以其成本效益高、操作简便而闻名,适用于需要小型且低成本连接器的应用场合。


    技术参数




    - 材质与表面处理
    - 主体:弹性体材料(PVC Nitrile为标准,也可选择硅胶或EPDM)
    - 接触件:铜合金
    - 表面处理:锡镀层为标准,可选金镀层

    - 电气数据
    - 工作电压:最大400Vac
    - 耐压:1200Vac(海平面)
    - 电流容量:
    - SURE-SEAL®:15A
    - Mini-SURE-SEAL®:8A
    - Power-SURE-SEAL®:85A
    - 绝缘电阻:最小100兆欧
    - 接触电阻:最大10毫欧

    - 机械数据
    - 工作温度范围:-40°F至+221°F(-40°C至+105°C)
    - 防水等级:IP67
    - 振动测试:5至55Hz,0.06英寸,持续1小时;径向和纵向轴
    - 冲击测试:50g,11ms,30个周期;径向和纵向轴


    产品特点和优势




    SURE-SEAL®连接器的独特之处在于其紧凑的一体化设计和出色的防水性能。该系列产品具有以下几个显著优势:

    - 成本效益高:由一个主体和多个接触件组成,使得安装成本低,使用方便。
    - 防水能力:不仅防溅水,还能承受短时间的完全浸没,达到IP67和DIN 400 50标准。
    - 适应性强:能够在极端环境条件下运行,如高湿度、振动、冰雪和泥浆中,接触件不受影响。
    - 广泛的线规适用性:从14号到4号AWG的线规,电流容量高达85安培。
    - 可维修性:可以现场更换接触件,便于进行故障排除和维护。


    应用案例和使用建议




    SURE-SEAL®连接器被广泛应用于多种行业和设备中,例如摩托车、汽车、船只和越野车辆。这些应用对连接器的可靠性和耐用性有着极高的要求。具体应用案例包括:

    - 摩托车:作为车灯和信号系统之间的连接,确保在恶劣天气下的稳定性能。
    - 汽车:用于各种电子控制单元的连接,保证信号传输的稳定性和安全性。
    - 船舶:作为航行灯和电子导航设备之间的连接,防止海水侵蚀。

    在使用SURE-SEAL®连接器时,需注意以下几点:

    - 在选择合适的线规和接触件时,根据具体的应用需求来确定。
    - 使用适当的工具和配件,确保连接器的正确安装和使用。
    - 在极端环境下使用时,定期检查和维护连接器以确保其性能。


    兼容性和支持




    SURE-SEAL®连接器兼容多种标准和规格,能够与现有的设备和其他组件无缝集成。厂商提供了全面的技术支持和售后服务,包括在线资源、电话支持和技术培训等。


    常见问题与解决方案




    以下是一些常见的问题及其解决方法:

    - 问题:连接器安装后出现接触不良。
    - 解决办法:检查接触件是否正确插入,必要时重新安装接触件。
    - 问题:连接器在潮湿环境中失效。
    - 解决办法:确保防水密封完好无损,清洁连接器并重新涂抹密封剂。
    - 问题:连接器外观受损。
    - 解决办法:更换损坏的连接器部分,确保安装正确和配件齐全。


    总结和推荐




    SURE-SEAL® IP67连接器系列凭借其卓越的性能、灵活的设计和可靠的稳定性,在多个行业中得到了广泛应用。无论是从安装简便性还是在恶劣环境中的耐用性来看,SURE-SEAL®都是一个理想的选择。因此,强烈推荐在需要环境密封和高可靠性连接器的应用场合使用SURE-SEAL®系列产品。

030-2196-001参数

参数
触头类型 -
线规 - AWG -
线规 - mm2 -
触头镀层
触头端接 -
触头镀层厚度 -
触头尺寸 -
安装方式 导线安装
包装方式 散装

030-2196-001厂商介绍

Sure-Seal公司是一家专注于密封解决方案的企业,其产品广泛应用于各种工业领域,包括但不限于****、汽车制造、化工、能源和食品加工等。Sure-Seal的产品分类主要包括:

1. 密封件:包括O型圈、密封垫、密封环等,用于防止液体和气体泄漏,保护设备免受外界污染。

2. 定制密封解决方案:根据客户的具体需求,提供定制化的密封设计和制造服务。

3. 密封材料:提供多种高性能密封材料,如橡胶、聚四氟乙烯(PTFE)、硅胶等,以适应不同的工作条件和环境。

Sure-Seal的优势在于:

- 技术创新:不断研发新技术,提供高性能、高可靠性的密封产品。
- 定制服务:能够根据客户的特定需求,提供个性化的密封解决方案。
- 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。
- 快速响应:快速响应客户需求,提供及时的技术支持和服务。

Sure-Seal致力于通过其高质量的密封产品和解决方案,帮助客户提高效率、降低成本,并确保设备的安全运行。

030-2196-001数据手册

厂牌 PDF简要描述 下载
SURE-SEAL 圆形连接器-触头 SURE-SEAL 030-2196-001 030-2196-001数据手册

030-2196-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
