929989-1

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 圆形连接器插针, 母座, 压接接线, 20 → 17 AWG线规
供应商型号: 26M-929989-1
供应商: 云汉优选
标准整包数: 1

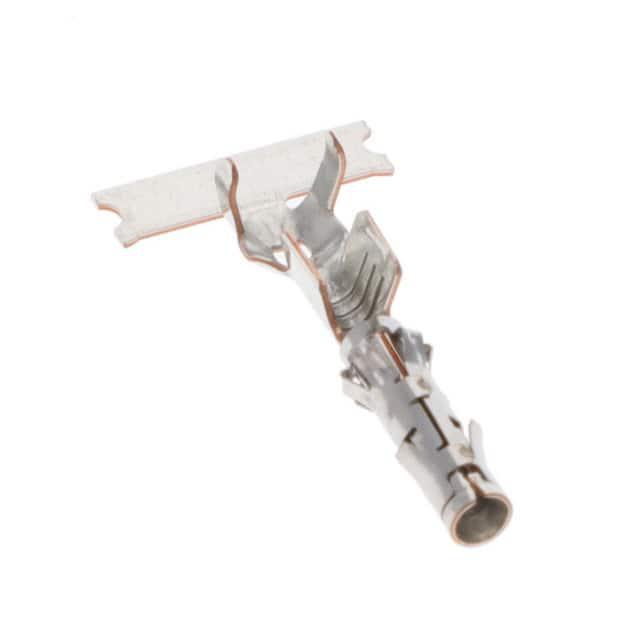

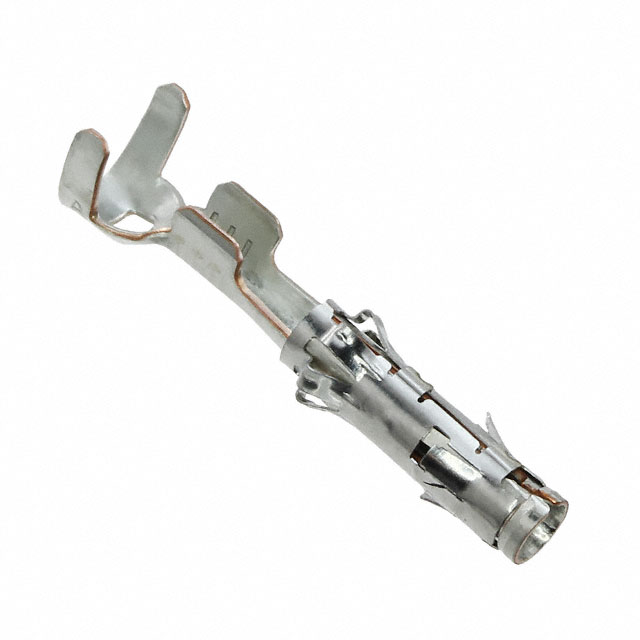

TE CONNECTIVITY 圆形连接器-触头 929989-1

929989-1概述


    产品简介


    产品类型:圆形连接器系统中的汽车端子
    主要功能:用于固定电线与插针直径为1.5毫米的连接器,具有密封功能
    应用领域:汽车工业

    技术参数


    - 适用线径:0.5 - 1 mm²,对应AWG线规范围为17-20
    - 终端传输电流:0 - 24A(低功率)
    - 对接插针直径:1.5 mm [0.059 in]
    - 终端类型:插座型
    - 接触材料:镀锡材料
    - 兼容绝缘直径范围:1.2 - 2.1 mm [0.047 - 0.082 in]
    - 操作温度范围:-40 - 130°C [-40 - 266°F]
    - 典型电流容量:20 A
    - 封装数量:4000个
    - 认证:符合欧盟RoHS、ELV及中国RoHS标准,不含SVHC物质,卤素含量低

    产品特点和优势


    该产品采用单线密封(SWS)设计,提供锁紧结构,能够可靠地密封电线并保持稳定连接。镀锡材料和F型压接工艺确保了良好的导电性能和耐久性。此外,该终端的设计支持多种线径范围,适用于广泛的电气应用场合,特别是在汽车领域,可以满足不同尺寸电线的需求。

    应用案例和使用建议


    应用案例:该产品被广泛应用于汽车连接器系统中,如电源连接、传感器连接等场合,由于其良好的密封性和稳定的机械连接性能,确保了系统的稳定性和可靠性。
    使用建议:
    - 确保电线的绝缘层直径在规定的范围内,以确保良好的密封效果。
    - 在安装过程中,要正确选择合适的压接工具,并按照标准操作步骤进行压接,以保证终端的可靠性。
    - 定期检查终端连接处的状况,确保连接稳定无松动。

    兼容性和支持


    该产品可与其他具有相同插针直径的终端兼容,适合使用在同系列的圆形单线密封插座中。制造商提供了全面的技术支持和售后服务,包括免费电话技术支持,以确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题1:终端无法正常插入对接插针
    - 解决方案:检查插针和插座的尺寸是否匹配,并确认电线绝缘层直径是否在规定范围内。

    - 问题2:终端出现松动现象
    - 解决方案:重新检查并确保压接操作正确执行,必要时更换新的终端以确保稳固连接。

    - 问题3:终端在高温环境下表现不佳
    - 解决方案:确认产品的使用温度范围在-40至130°C之间,避免超过最大允许温度使用。

    总结和推荐


    产品优点:929989-1型圆形连接器系统终端具有可靠的密封性能和稳固的机械连接能力,适用于汽车工业中的多种应用。它的多线径适应性和广泛的温度范围使它成为一种灵活且高效的电气连接解决方案。
    推荐意见:鉴于其出色的性能和适用范围,我们强烈推荐使用该产品,特别是在需要可靠和高性能电气连接的汽车应用场合中。同时,购买该产品前,请确保阅读相关的技术文档和安装指南,以获得最佳使用效果。

929989-1参数

参数
触头尺寸 1.5mm
触头类型 Socket
线规 - AWG 17~20
线规 - mm2 0.5mm2~1mm2
触头镀层
触头端接 压接
触头镀层厚度 1μm
长*宽*高 21.2mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929989-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929989-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY 929989-1 929989-1数据手册

929989-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1855
10+ ¥ 0.9814
100+ ¥ 0.8372
500+ ¥ 0.7799
1000+ ¥ 0.73
库存: 2198
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 1.18
