8-2232266-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 灼热丝(GWT、V0、NF 750°C)三重锁定电源连接器插头与对应的帽插接。它们搭载有母端端子并提供多种选项。
供应商型号: N-8-2232266-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 8-2232266-3

8-2232266-3概述


    产品简介

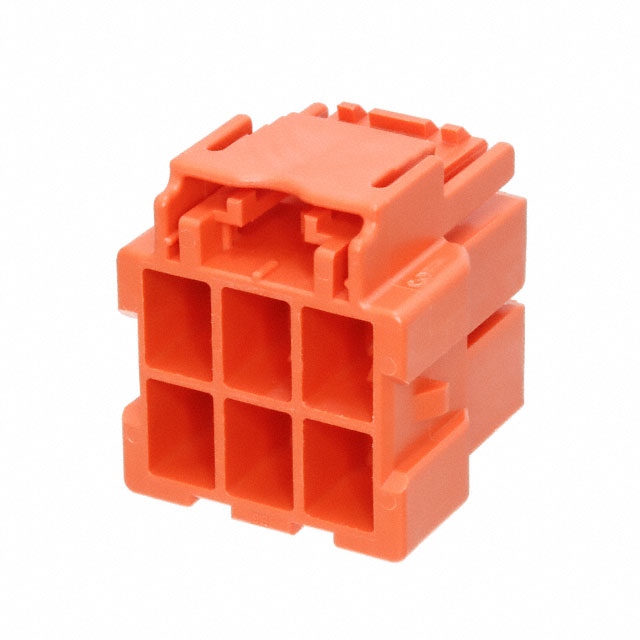

    产品名称:POWER TRIPLE LOCK Glow Wire Plug
    产品类型:矩形电源连接器,插头(Plug)
    主要功能:提供高效的电力传输,具有多层锁定机制以确保稳定和安全的连接。适合于工业、汽车和家电等领域的高电流电力传输系统。
    应用领域:
    - 工业自动化控制
    - 汽车电气系统
    - 家用电器

    技术参数


    | 参数类别 | 具体参数 |

    | 中心线间距(Pitch) | 6 mm (0.236 in) |
    | 位置数 | 6 |
    | 接触方式 | 线对线(Wire-to-Wire) |
    | 密封性 | 否 |
    | 终端方式 | 焊接至电线 |
    | 电缆出口角度 | 180° |
    | 配置 | 双排设计(2行) |
    | 操作电压 | 600 VDC |
    | 色彩 | 橙色 |
    | 材料 | 尼龙GF |
    | 行间距 | 8.1 mm (0.319 in) |
    | 使用温度范围 | -55°C至140°C (-67°F至284°F) |

    产品特点和优势


    独特功能:
    - 多层锁定机制(Triple Lock),增强连接稳定性。
    - 灼热丝测试(Glow Wire Test)通过750°C认证,防火性能优越。
    - 符合多种国际标准,如UL 94V-0,VDE证书等,适用于不同地区的产品需求。
    优势:
    - 稳定的电力传输,适合高电流应用。
    - 易于安装和维护,提高生产效率。
    - 高耐温范围,适应恶劣工作环境。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统中的电源连接。
    - 工业设备中的电力分配模块。
    - 家用电器中的电源接口。
    使用建议:
    - 确保正确的电缆直径和型号,避免过载。
    - 检查安装环境的温度范围是否符合要求。
    - 针对高温环境,可以考虑增加散热措施以延长使用寿命。

    兼容性和支持


    兼容性:
    - 与同系列的其他组件兼容,例如PTL 2X3 CAP PANEL MT GLW WIRE KEY D ORA,便于系统的扩展和升级。

    支持和服务:
    - 技术支持热线:+1 800 522 6752,可获得详尽的技术咨询和售后服务。
    - 产品文档和CAD文件可在TE.com上下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现困难 | 确认安装方向正确,检查是否有异物阻挡 |
    | 连接松动 | 重新检查锁定机构,确保正确锁定 |
    | 环境温度过高导致性能下降 | 增加散热装置,确保良好通风 |

    总结和推荐


    总结:
    这款POWER TRIPLE LOCK Glow Wire Plug具备出色的电气性能和可靠性,能够在严苛环境中保持稳定的电力传输,尤其适合需要高效、可靠电力传输的应用场合。
    推荐使用:
    强烈推荐在高电流、高可靠性要求的应用中采用这款产品。由于其优异的性能和广泛的适用性,它将是工业和家用设备的理想选择。如果您的应用需要高效且可靠的电源连接,这款产品无疑是您最佳的选择。

8-2232266-3参数

参数
颜色 橙色
触头类型 Female Blade Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Holder,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-2232266-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-2232266-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 8-2232266-3 8-2232266-3数据手册

8-2232266-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
