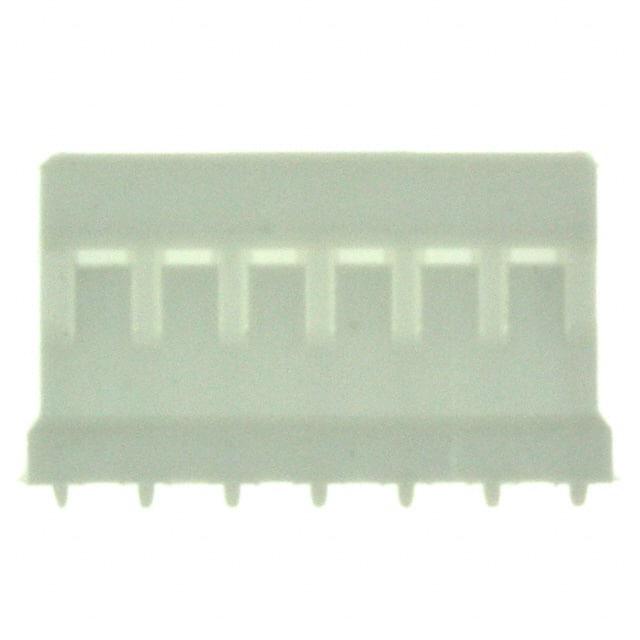

1775441-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: High Performance Interconnect 1.5mm Housings are the female receptacle connector of the 1.5mm High Performance Interconnect product family. They are available with 2 to 15 positions and mate with a male header. High Performance Interconnects can be used across several industries including Business & Retail Equipment, Industrial, Consumer Devices and Medical. Common applications for High Performance Interconnects are copiers, printers, appliances, industrial controls, laptops, game consoles and medical monitors.
供应商型号: 1775441-6
供应商: Master
标准整包数: 1000
TE CONNECTIVITY 矩形连接器 - 外壳 1775441-6

1775441-6概述

    # 电子元器件技术手册:AMP HPI 1.5 mm Receptacle Housings

    产品简介


    基本描述
    AMP HPI 1.5 mm Receptacle Housings 是一款用于线对线连接的接插件外壳。它适用于多种电力和信号传输应用,具有坚固耐用的设计,能够在各种恶劣环境中保持稳定性能。
    主要功能
    - 支持电线到电线的连接。
    - 配备 6 个触点位置,每个位置最大电流承载能力为 3A。
    - 具有自然色,符合欧盟 RoHS 和 ELV 标准。
    - 提供多种封装选项,便于不同应用需求。
    应用领域
    - 电力传输
    - 信号传输
    - 汽车电子
    - 工业自动化
    - 消费电子设备

    技术参数


    尺寸规格
    - 连接器长度:10.1 mm [0.398 in]
    - 连接器高度:2.7 mm [0.106 in]
    - 连接器宽度:6.15 mm [0.252 in]
    接触和终端
    - 触点排布:直线型
    - 触点类型:插座
    - 最大接触电流:3A
    - 终端方法:压接式
    机械和环境特性
    - 中心线间距:1.5 mm [0.059 in]
    - 操作温度范围:-55°C 到 105°C [-67°F 到 221°F]
    - 包装方式:每包 1000 个,以袋装形式提供
    电气特性
    - 操作电压:250 VAC
    - 火焰等级:UL 94V-0
    - 卤素含量:低卤素(Br, Cl, F, I < 900 ppm),不含 BFR/CFR/PVC

    产品特点和优势


    独特功能
    - 多个接触位置的设计使其适合复杂的多线束连接需求。
    - 压接式终端确保连接稳固可靠。
    - 良好的温度适应性使其适用于多种恶劣环境。
    市场竞争力
    - 该产品符合多项环保标准,适用于追求绿色制造的企业。
    - 设计简单、安装方便,易于在不同应用中快速部署。
    - 与同类产品相比,该产品的使用寿命更长,维护成本更低。

    应用案例和使用建议


    应用场景
    - 用于电动汽车充电站的连接器,确保高效、稳定的电力传输。
    - 在工业控制设备中作为信号传输接口,提高系统的可靠性。
    使用建议
    - 在安装前仔细检查连接器尺寸和电缆规格是否匹配。
    - 使用专用工具进行压接操作,确保连接稳固。
    - 定期检查连接器状态,及时更换损坏部件,以延长设备寿命。

    兼容性和支持


    兼容性
    - 可与多种同系列组件配套使用,如 EMIX CONN.、CONTACT SOCKET 1.5 mm、2P TAB HSG BLK 等。
    - 适用于现有的多种连接系统和布局,易于集成到现有设计中。
    厂商支持
    - 客户服务热线:+1 800 522 6752
    - 详细文档和技术资料可访问 TE 的官方网站 (https://www.te.com)

    常见问题与解决方案


    问题1:如何确保压接操作的质量?
    解决方案:使用专门的压接工具,并按照手册中的步骤操作,定期校验压接工具的状态,确保每次压接都达到标准。
    问题2:如何处理连接器过热问题?
    解决方案:首先检查接触电阻是否过高,如果是,重新安装或更换连接器。其次,确保连接器的通风良好,避免周围环境温度过高。
    问题3:如何延长连接器的使用寿命?
    解决方案:定期清洁连接器表面,避免灰尘和杂质进入。不要使用尖锐物体直接接触连接器内部,防止划伤触点。正确选择和使用匹配的电缆和附件。

    总结和推荐


    产品评估
    AMP HPI 1.5 mm Receptacle Housings 是一款功能强大且可靠的接插件外壳。其具备出色的电气特性和环境适应性,特别适合电力和信号传输的应用场景。通过严格的质量控制和多种环保标准,使其在市场上具有很高的竞争力。
    是否推荐
    综上所述,我强烈推荐使用 AMP HPI 1.5 mm Receptacle Housings。其独特的功能和广泛的应用范围使其成为众多企业和工程师的理想选择。无论是需要电力传输还是信号传输的应用场合,这款产品都能够提供卓越的性能和可靠的服务。

1775441-6参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 6pin
类型 Locking Ramp,Receptacle
长*宽*高 10.09904mm*6.14934mm*2.70002mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

1775441-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1775441-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1775441-6 1775441-6数据手册

1775441-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1118 ¥ 0.995
3000+ $ 0.1073 ¥ 0.9542
5000+ $ 0.1056 ¥ 0.9134
8000+ $ 0.0877 ¥ 0.7795
25000+ $ 0.0747 ¥ 0.6545
50000+ $ 0.0721 ¥ 0.6314
100000+ $ 0.071 ¥ 0.6221
150000+ $ 0.071 ¥ 0.6221
库存: 11293
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 995
