ZPF000000000003599

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: 0.32mm2 22 Socket 压接 22mm 金
供应商型号: 1508-ZPF000000000003599-ND
供应商: Digi-Key
标准整包数: 1

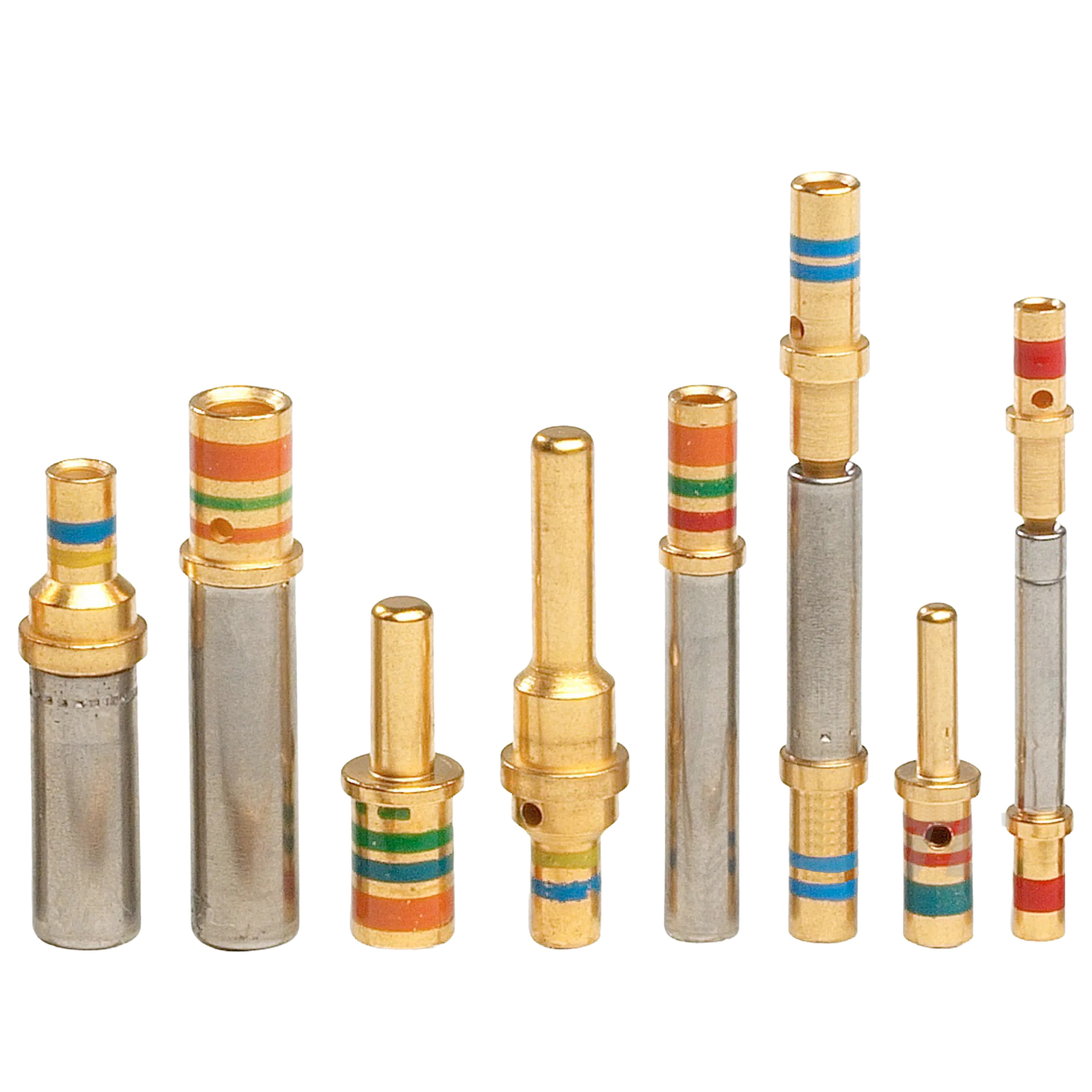

TE CONNECTIVITY 圆形连接器-触头 ZPF000000000003599

ZPF000000000003599概述

    电子元器件产品技术手册

    产品简介


    本产品是一款适用于电源、信号及高速数据传输电路的连接器插针,型号为724-0003-22。该插针的主要功能是作为连接器中的插座接触件,支持最大115 VAC/115 VDC的工作电压。它主要用于离散电线(Discrete Wire)的连接,适用于22 AWG导线大小,对应的横截面积为0.32平方毫米。通过压接方式实现与导线的连接。其显著特点是密封性和弹簧式接触保持设计,确保了长期稳定可靠的电连接。

    技术参数


    - 操作电压:115 VDC
    - 连接器接触区域镀层材料:金
    - 接触件类型:插座型
    - 接触件保持方式:弹簧式,位于插槽内
    - 接触件尺寸:22号
    - 导线横截面积:0.32平方毫米
    - 导线规格:22 AWG
    - 接触电流额定值:5 A
    - 操作温度范围:-65°C 至 175°C (-85°F 至 347°F)

    产品特点和优势


    这款插针具备优异的密封性,可以有效防止湿气和其他污染物进入连接部位,从而延长使用寿命并提高可靠性。另外,其弹簧式接触保持设计可以在反复插入拔出时保持稳定的接触状态,进一步增强了电连接的可靠性。由于使用了金镀层,这种插针能够在多种环境条件下提供出色的导电性能,同时具有较高的抗腐蚀能力。

    应用案例和使用建议


    这款插针广泛应用于电源、信号和高速数据传输领域,特别适合于需要高度可靠电连接的应用场合。例如,在工业自动化控制系统中,它可以用于控制柜内部线路的连接;在通信设备中,它可用于机箱内部的电源和信号连接。对于设计人员而言,使用该插针时需要注意确保导线横截面积符合规范,且压接工艺必须正确以保证良好的电气连接质量。此外,为达到最佳效果,建议在高温环境下使用时配合适当的防护措施。

    兼容性和支持


    此款插针兼容22号规格的离散导线,并可通过压接方式轻松安装到相关连接器中。TE公司提供全方位的技术支持和服务,包括安装指南、常见问题解答和技术文档下载。如果在使用过程中遇到任何问题,用户可以通过电话+1 800 522 6752联系客服获得帮助。

    常见问题与解决方案


    - Q:如何确定正确的导线横截面积?
    - A:根据产品规格书,该插针适用于22 AWG(0.32平方毫米)导线。务必选择正确的导线规格,以确保电气连接的可靠性和安全性。

    - Q:如何正确进行压接?
    - A:请严格按照制造商提供的安装指南进行操作。不正确的压接可能导致接触不良或损坏。若不确定操作方法,建议咨询专业技术人员或联系技术支持团队。

    总结和推荐


    总的来说,724-0003-22插针凭借其优异的电气性能和密封性,成为了电源、信号及高速数据传输领域的理想选择。其密封设计和弹簧式接触保持机制显著提升了产品可靠性,使其在严苛环境中仍能保持稳定的电连接。结合TE公司的良好售后服务,该产品值得在各类高要求应用场景中采用。因此,我强烈推荐此款插针给需要高度可靠电连接的设计工程师和制造商。

ZPF000000000003599参数

参数
线规 - mm2 0.32mm2
触头镀层
触头端接 压接
触头镀层厚度 -
触头尺寸 22mm
触头类型 Socket
线规 - AWG 22
包装方式 盒装

ZPF000000000003599厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ZPF000000000003599数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY ZPF000000000003599 ZPF000000000003599数据手册

ZPF000000000003599封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4265 ¥ 20.5039
10+ $ 1.9343 ¥ 16.3447
25+ $ 1.8127 ¥ 15.3171
50+ $ 1.6621 ¥ 13.9099
100+ $ 1.5827 ¥ 13.245
250+ $ 1.4835 ¥ 12.4154
500+ $ 1.4127 ¥ 11.8225
1000+ $ 1.3453 ¥ 11.2584
2500+ $ 1.2959 ¥ 10.8454
库存: 3149
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.5
