87456-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 10路, 2.54mm节距, 2行
供应商型号: 3792107
供应商: 海外现货
标准整包数: 1

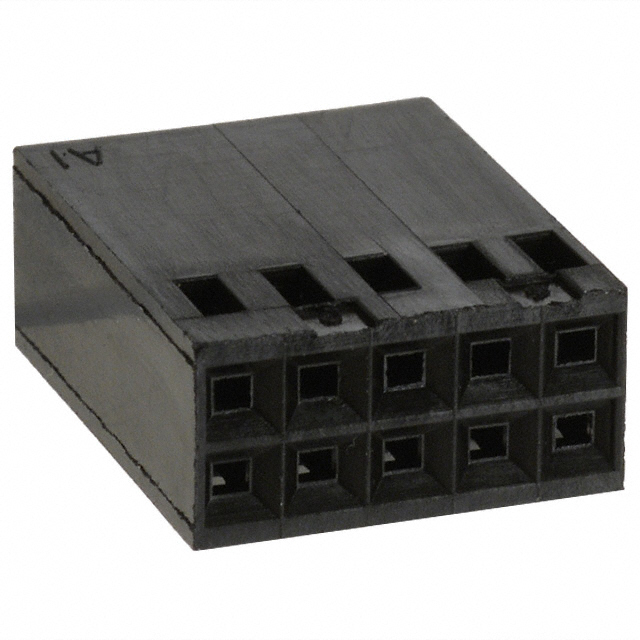

TE CONNECTIVITY 矩形连接器 - 外壳 87456-5

87456-5概述

    AMPMODU IV/V 87456-5 电子元器件产品技术手册

    产品简介


    AMPMODU IV/V 87456-5 是一种用于电线与板式连接器(Wire-to-Board)的插槽(Receptacle)式接线端子。该接线端子具有10个位置,中心间距为2.54毫米(0.1英寸),适用于各种信号电路。主要应用于工业自动化、汽车电子、通信设备等领域。其独特的设计使其能够高效可靠地实现电气连接。

    技术参数


    - 基本参数:
    - 连接器系统:Wire-to-Board
    - 连接器类型:Receptacle
    - 位置数:10
    - 中心间距:2.54毫米(0.1英寸)
    - 行数:2
    - 颜色:黑色
    - 电气特性:
    - 接触电阻:12毫欧姆
    - 绝缘电阻:5000兆欧姆
    - 耐压电压(最大):750伏
    - 工作电压:250伏交流电
    - 最大接触电流:3安培
    - 机械特性:
    - 材料:尼龙-GF
    - 进入配置:两端封闭
    - 尺寸:
    - 连接器长度:12.83毫米(0.51英寸)
    - 连接器高度:6.1毫米(0.24英寸)
    - 行间距:2.54毫米(0.1英寸)
    - 操作条件:
    - 工作温度范围:-65°C至105°C(-85°F至221°F)

    产品特点和优势


    - 高可靠性:采用了铍铜作为接触基材,确保长期稳定运行。
    - 低电阻:接触电阻仅为12毫欧姆,确保电流传输效率。
    - 耐高温:能够在广泛的温度范围内正常工作,适用于恶劣环境。
    - 防火阻燃:通过UL 94V-0认证,材料具有良好的防火性能。
    - 环保合规:符合欧盟RoHS、ELV及REACH标准,不含有害物质。

    应用案例和使用建议


    - 应用场景:
    - 该产品适用于工业自动化中的信号传输、汽车电子模块之间的连接、以及通信设备内部布线。

    - 使用建议:
    - 在安装过程中,注意检查插槽是否正确插入并固定,避免因接触不良导致的信号传输不稳定。
    - 定期对连接点进行清洁和检查,以确保良好的电气性能。

    兼容性和支持


    - 兼容性:此产品与CSA LR7189和UL E28476认证的产品兼容。
    - 技术支持:如需帮助,请拨打+1 800 522 6752。制造商提供详尽的技术文档和支持服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - Q1:插槽不易插入怎么办?
    - A1:请确保插槽和针脚无灰尘或其他杂质,重新尝试插拔,必要时可使用专用工具辅助。
    - Q2:长时间使用后信号传输不稳定怎么办?
    - A2:检查连接部位是否有氧化或腐蚀现象,如有必要,请更换插槽或清洗接触点。
    - Q3:产品工作温度过高如何处理?
    - A3:请确保在产品的指定温度范围内使用,并保持良好的通风环境。如果环境温度过高,请采取适当散热措施。

    总结和推荐


    AMPMODU IV/V 87456-5 插槽式接线端子凭借其优良的设计和高可靠性,在各类应用中表现出色。其优异的电气性能和广泛的工作温度范围使其成为各种工业自动化和电子设备的理想选择。强烈推荐给需要高效、可靠信号传输解决方案的工程师和技术人员。
    总体而言,这款接线端子以其卓越的功能和广泛的适用性,证明了其在市场上的强大竞争力。无论是对于新项目的设计还是现有系统的升级,AMPMODU IV/V 87456-5都是一个值得信赖的选择。

87456-5参数

参数
触头端接 压接
针脚数 10pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 12.83mm*15.24mm*6.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
