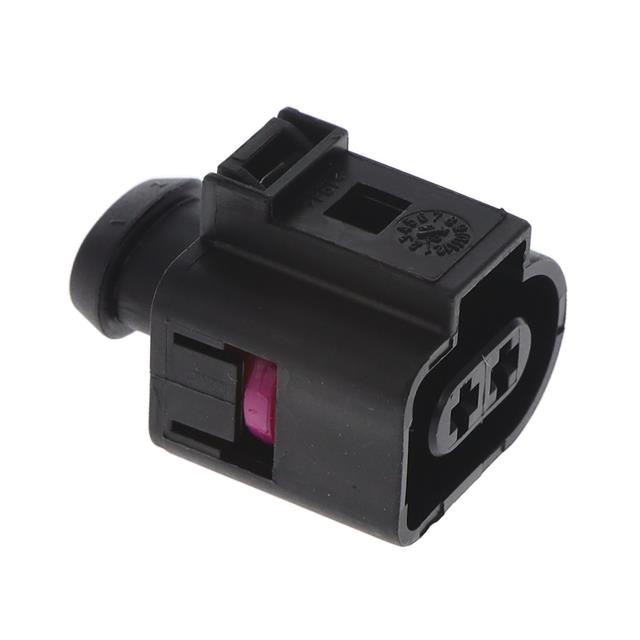

493989-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 定时器连接器壳体提供从电源到高位数 PCB 连接等多种孔选项。此类连接器使用定时器端子,且提供端子和母端护套。
供应商型号: 3792324
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 493989-1

493989-1概述

    电子元器件产品技术手册解析

    产品简介


    本产品是一款用于女性接线端子的连接器外壳,型号为493989-1。它适用于线对板及线对设备的连接,具有2个位置,中心线间距为6毫米(.236英寸)。此产品属于汽车连接器系列,特别适合用于时间继电器(Timer)连接器外壳。外壳密封性能良好,颜色为黑色,采用PBT材料制造,能够承受多种环境条件,广泛应用于各种电子设备中。

    技术参数


    - 产品类型: 用于女性接线端子的连接器外壳
    - 主要功能: 线对板及线对设备连接
    - 连接器系统: 线对板、线对设备
    - 位置数量: 2
    - 中心线间距: 6毫米(.236英寸)
    - 接触大小: 2.8毫米
    - 接触类型: 插座
    - 耐温范围: -40°C至130°C(-40°F至266°F)
    - 额定电压: 12V直流
    - 材料: PBT
    - 插拔角度: 180°
    - 尺寸:
    - 高度: 22.7毫米(.893英寸)
    - 宽度: 33毫米(1.299英寸)
    - 长度: 25毫米(.984英寸)

    产品特点和优势


    - 密封性好: 能够防止灰尘和水分进入连接器内部。
    - 结构稳固: 设计有终端位置保证,确保接触可靠。
    - 易于安装: 采用自由悬挂式电缆安装方式,方便布线。
    - 环保材料: 使用无卤素材料,符合欧盟RoHS、ELV标准和REACH法规要求。
    - 宽温范围: 能在-40°C至130°C的极端温度下正常工作,适应各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 汽车仪表盘: 用于仪表盘内部线路连接。
    - 家用电器: 用于空调、冰箱等家电设备的控制电路连接。
    使用建议:
    - 布线布局: 在布线时应注意保持足够的电缆长度,避免过度弯曲导致损坏。
    - 清洁维护: 定期清洁连接器表面,确保良好的电气接触。

    兼容性和支持


    - 兼容性: 此连接器外壳可以与多个不同型号的接线端子配套使用,如TE Part # AS612-98PN、174940-1等。
    - 支持: 用户可以通过拨打免费电话+1 800 522 6752获取技术支持和售后服务。

    常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决方案: 检查接触面是否有污物或损伤,必要时更换新的端子。
    - 问题: 密封效果不佳。
    - 解决方案: 检查密封圈是否正确安装,确认无破损后再重新密封。

    总结和推荐


    这款493989-1型连接器外壳在设计上充分考虑了工业应用的实际需求,具有出色的密封性、稳定性和可靠性。其广泛的工作温度范围和环保材料使其成为汽车和家电行业的理想选择。此外,TE公司提供的完善技术支持和服务也进一步提升了产品的市场竞争力。因此,我们强烈推荐这款产品用于需要高性能连接器的应用场合。

493989-1参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Holder,Receptacle
颜色 黑色
长*宽*高 25mm*33mm*22.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

493989-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

493989-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 493989-1 493989-1数据手册

493989-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.4169
10+ ¥ 12.4236
100+ ¥ 12.2018
800+ ¥ 12.2018
库存: 2212
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.41
直接购买
