5-794631-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

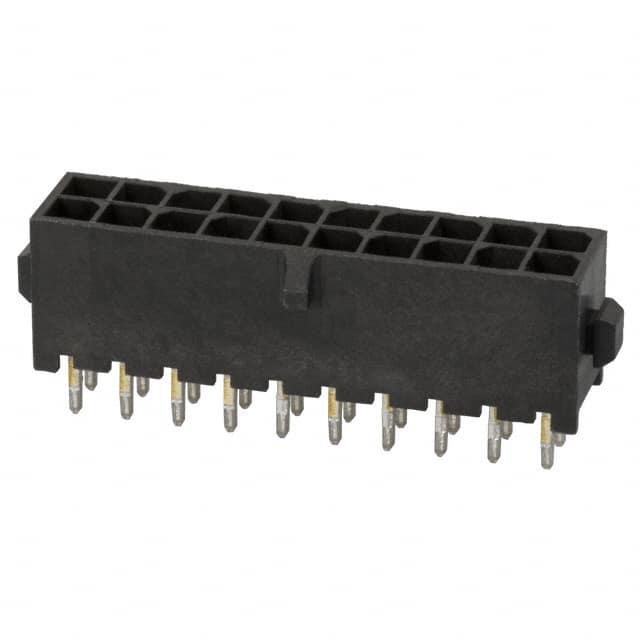

产品描述: Header,Locking Ramp 2 20pin 滑锁 Male Pin 黑色 通孔安装 34mm*9.2mm*8.7mm
供应商型号: Q-5-794631-0
供应商: 期货订购
标准整包数: 572
TE CONNECTIVITY 矩形连接器 - 外壳 5-794631-0

5-794631-0概述

    # 垂直插针连接器技术手册

    1. 产品简介


    垂直插针连接器(Vertical Header Assembly)是一种用于通过通孔技术实现电路板间连接的电子元器件。它采用双排结构设计,具有15金触点配置,专为TE Connectivity Micro Mate-N-Lok系列设计。这种连接器广泛应用于工业自动化、通信设备、医疗仪器及消费电子产品等领域,因其高可靠性和多功能性而备受青睐。

    2. 技术参数


    以下为垂直插针连接器的主要技术规格:
    | 参数名称 | 规格值 |

    | 插针直径 | 1.02 mm ± 0.02 mm |
    | 长度 | 2.0 mm 最小 |
    | 外壳材料 | 尼龙,UL 94V-0阻燃等级 |
    | 接触材料 | 黄铜 |
    | 接触镀层 | 金:0.00038 mm 最低 |
    | 板厚推荐值 | 1.57 mm |
    | 插入力 | 最大 20 磅 |

    3. 产品特点和优势


    - 高性能接点:镀金接触面确保了长期稳定的电气性能,特别适用于高振动环境。
    - 易于安装:兼容标准通孔技术,方便快速安装且无需额外工具。
    - 坚固耐用:采用阻燃尼龙外壳,在高温、潮湿环境下仍能保持稳定。
    - 多种配置:提供不同位置数的版本,满足多样化的应用需求。

    4. 应用案例和使用建议


    应用案例
    - 工业机器人控制系统中的信号传输。
    - 医疗成像设备中的关键连接部分。
    - 汽车电子系统中传感器与控制器之间的通信。
    使用建议
    - 在焊接过程中,请确保PCB板厚度符合推荐值(1.57 mm),避免因过薄导致强度不足。
    - 对于高频信号传输场合,建议结合屏蔽设计以减少干扰。

    5. 兼容性和支持


    垂直插针连接器与TE Connectivity系列中的其他组件完全兼容,可以无缝集成到现有的设计方案中。此外,制造商提供了详尽的技术文档和支持服务,帮助客户解决在开发过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 确保插针方向正确并检查PCB板焊接质量 |
    | 连接松动 | 使用适当的固定胶水进行加固 |

    7. 总结和推荐


    综上所述,垂直插针连接器凭借其卓越的设计理念、稳定的性能表现以及广泛的适用范围,成为众多行业中不可或缺的关键部件。对于需要高可靠性连接的应用场景,这款产品无疑是理想的选择。因此,强烈推荐此款连接器作为您的首选解决方案。

    如果您正在寻找一款能够兼顾成本效益与性能稳定性的连接器,那么TE Connectivity的这款垂直插针连接器无疑是一个值得信赖的选择。

5-794631-0参数

参数
类型 Header,Locking Ramp
颜色 黑色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 -
针脚数 20pin
长*宽*高 34mm*9.2mm*8.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5-794631-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794631-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-794631-0 5-794631-0数据手册

5-794631-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
572+ $ 4.1125 ¥ 33.7225
1144+ $ 3.8875 ¥ 31.8775
5000+ $ 3.4 ¥ 27.88
10000+ $ 3.1 ¥ 25.42
25000+ $ 2.725 ¥ 22.345
库存: 57200
起订量: 572 增量: 572
交货地:
最小起订量为:572
合计: ¥ 19289.27
