首页  >  产品百科  >  350783-1

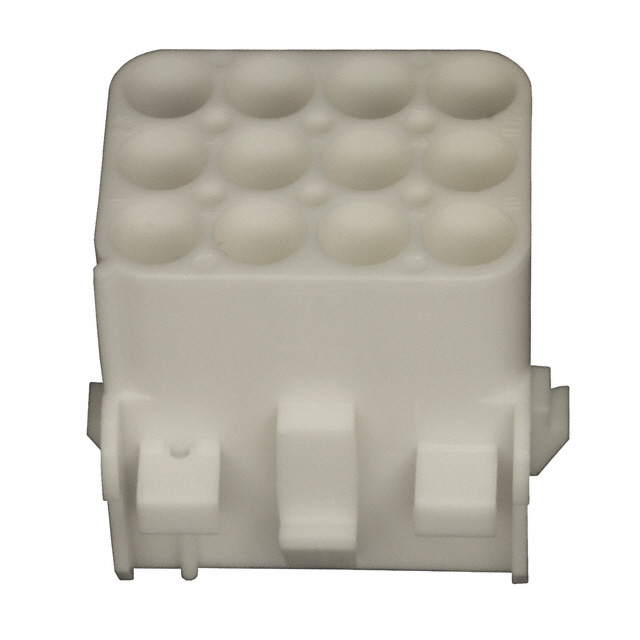

350783-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 12路, 6.35mm节距, 4行
供应商型号: 350783-1
供应商: 云汉优选
标准整包数: 900
TE CONNECTIVITY 矩形连接器 - 外壳 350783-1

350783-1概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种适用于电源电路的连接器,特别设计用于家用电器,特别是燃气器具。这些连接器包括电源电路连接器,每个连接器具有5.0 mm接触中心线,由导线端子插头壳体和PCB接头组件组成。这种连接器具备清晰的点击声,易于接触插入,并且双锁片机构确保了接触件的完全加载。此外,锁定杠杆周围有墙保护,防止与电线缠绕。

    技术参数


    - 电压额定值: 300 VAC
    - 电流额定值: 最大10A
    - 工作温度范围: -30°C ~ +105°C
    - 适用导线: 24-16 AWG
    - 适用PCB厚度: 1.6 mm

    产品特点和优势


    - 紧凑设计: 高度为19.4毫米,结构紧凑,节省空间。
    - 独特的键控机制: 四种不同颜色编码的键控类型,可以有效避免误配,提高装配效率。
    - 双重锁定片: 双重锁定片结构保证了接触的稳定性。
    - 保护结构: 锁定杠杆周围有墙壁保护,防止电线缠绕。

    应用案例和使用建议


    应用案例:
    5.0 mm Power Key Connectors 主要应用于家用电器中的电源电路,例如燃气器具。通过使用四种不同的键控机制,可以确保高效装配和防止错误连接。
    使用建议:
    对于用户来说,在安装时需注意选择合适的键控类型以避免错误连接。此外,在导线的选择上,应该根据实际情况选择合适的导线尺寸以确保安全和稳定性。

    兼容性和支持


    该产品符合RoHS标准,可与各种标准的PCB厚度和导线尺寸兼容。厂商提供全面的技术支持和维修服务,包括联系工具辅助中心(TAC)获取更多支持信息。

    常见问题与解决方案


    - 问题1: 连接器无法正确锁定。
    - 解决方案: 确认使用正确的键控类型,并检查双锁片是否已经正确设置。

    - 问题2: 导线连接不稳定。
    - 解决方案: 确保导线尺寸合适,并按照正确的方式进行压接。必要时可参考手册中的相关指导。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors 是一款集紧凑设计、多重防护及高效装配于一体的高品质连接器,非常适合在高要求的应用环境中使用。其坚固的结构和良好的可靠性使其在市场上具有较高的竞争力。强烈推荐用户在需要高可靠性的电源连接器时考虑选用这款产品。

350783-1参数

参数
排数 3
触头端接 压接
针脚数 12pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

350783-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350783-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 350783-1 350783-1数据手册

350783-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
