首页  >  产品百科  >  87733-4

87733-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 2 26pin 滑锁 Male or Female 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: U-87733-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 87733-4

87733-4概述


    产品简介

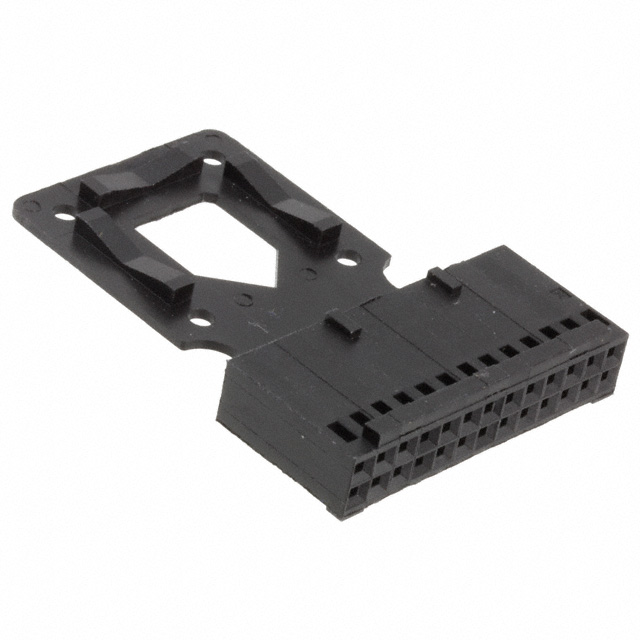

    本产品是一款连接器外壳(Housing),适用于电线到板端连接(Wire-to-Board)。具体型号为87733-4,属于AMP MODU IV/V系列。它主要用于信号传输,能够连接26个位置的电线,具有良好的抗拉力设计和2行结构。外壳采用黑色尼龙材料制成,可以承受-65至105°C的工作温度范围。该连接器系统具备广泛的电气特性和机械特性,适用于多种应用场景。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 位置数量:26个
    - 接插件系统:电线到板端(Wire-to-Board)
    - 接插件及外壳类型:插座(Receptacle)
    - 连接类型:焊接到电线和电缆
    - 接触电流额定值:最大3安培
    - 绝缘电阻:5000兆欧姆
    - 耐压电压:最大750伏
    - 操作电压:250伏交流电
    - 最大终止电阻:12毫欧姆
    - 材质:磷青铜接触,尼龙-GF(增强型尼龙)外壳
    - 接插件长度:33.02毫米(1.3英寸)
    - 接插件高度:6.1毫米(0.24英寸)
    - 排间距:2.54毫米(0.1英寸)
    - 工作温度范围:-65至105°C(-85至221°F)

    产品特点和优势


    这款连接器外壳具备以下显著特点和优势:
    1. 高可靠性:最大3安培的接触电流额定值,能够在各种电气应用中提供稳定可靠的连接。
    2. 耐高温:-65至105°C的工作温度范围使其适用于广泛的环境条件。
    3. 抗拉力设计:独特的插拔锁定机制(Detent Latching)确保连接的稳固性和安全性。
    4. 阻燃材料:UL 94V-0等级的材料确保其在火灾情况下的安全性。
    5. 易于安装:采用焊接到电线的设计,简化了安装过程。
    6. 环保合规:符合多项环保标准,包括欧盟RoHS、ELV以及REACH。

    应用案例和使用建议


    应用案例
    这款连接器外壳广泛应用于工业控制、自动化设备、汽车电子等领域。例如,在工业控制系统中,它可以用于连接传感器和执行器,保证信号的可靠传输;在汽车电子中,它可以用于连接各种电子模块,提高车辆的可靠性。
    使用建议
    1. 确保正确匹配:在安装前务必确认连接器与所选电线和电缆的匹配性。
    2. 检查机械附件:确保插拔锁定机制正常工作,避免松动和断开的风险。
    3. 环境适应性:根据具体应用环境选择合适的连接器,确保其在极端温度下的稳定性。

    兼容性和支持


    - 兼容性:该连接器外壳兼容其他同类连接器,适用于多种应用场景。
    - 支持:对于技术支持和售后服务,用户可以拨打免费电话+1 800 522 6752进行咨询。此外,还可以访问TE官网查看详细的产品文档和用户手册。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:可能是由于插拔锁定机制未完全锁紧。
    2. 接触不良:检查接触部位是否有氧化或其他污染物,必要时重新清洁。
    解决方案
    1. 重新锁定插拔锁定机构:确保插拔锁定机制已经完全锁紧,以增加接触的稳固性。
    2. 清洁接触部位:使用适当的工具和溶剂清洁接触部位,去除氧化层或其他污染物,确保良好接触。

    总结和推荐


    这款87733-4连接器外壳具备出色的电气特性和机械特性,能够满足各种严苛的应用需求。其高可靠性、广泛的适用性和良好的兼容性使其成为工业控制、汽车电子等领域的重要选择。我们强烈推荐使用该产品,特别是在需要高可靠性连接的应用场景中。无论是安装便捷性还是环保合规性,都充分体现了其在市场上的竞争力。

87733-4参数

参数
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 26pin
类型 Locking Ramp,Receptacle
颜色 黑色
触头类型 Male or Female
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

87733-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

87733-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 87733-4 87733-4数据手册

87733-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
