1376388-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 2路, 5mm节距, 1行
供应商型号: 26M-1376388-1
供应商: 云汉优选
标准整包数: 1

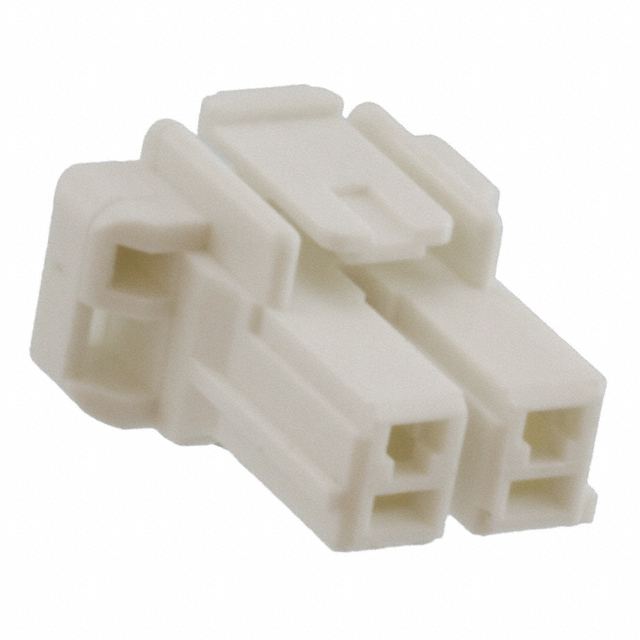

TE CONNECTIVITY 矩形连接器 - 外壳 1376388-1

1376388-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册解析

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一种用于电线到板载连接的插拔式电子元器件。这些连接器主要用于家庭电器,特别是燃气器具中的电源电路。它们具有紧凑的设计和五个主要功能:紧凑设计、功率电路连接、双锁结构、防缠绕设计和排气孔设计。这些特性使其在各种高要求应用中表现出色,特别是在家电和工业控制领域。

    技术参数


    - 接触中心线间距: 5.0 mm
    - 额定电压: 300 VAC(实际应用中可降低到150 VAC)
    - 最大电流: 10 A(适用于16 AWG线缆,且取决于接触数量)
    - 操作温度范围: -30°C 至 +105°C
    - 适用线缆: 24-16 AWG
    - 适用PCB厚度: 1.6 mm
    - 颜色编码: 自然色、红色、蓝色和黄色

    产品特点和优势


    - 紧凑设计: 连接器高度仅为19.4 mm,适合紧凑空间的应用。
    - 高效插入: 带有清晰点击声的接触插入方式,确保简单方便的安装。
    - 双重锁机制: 双锁片设计确保接触完全锁定。
    - 防缠绕设计: 锁定杠杆被墙保护,防止与线缆缠绕。
    - 气泡释放: 设计允许排出封装过程中产生的气泡,确保可靠性。
    - 认证: 获得UL和CSA认证,符合RoHS标准。

    应用案例和使用建议


    这类连接器广泛应用于家用电器,尤其是燃气器具。例如,在燃气热水器中,这些连接器能够稳定传输高压电力,确保设备安全可靠运行。在使用时,建议确保线缆与连接器的匹配,遵循规定的最大电流值以避免过热。此外,定期检查连接器的完整性和气密性是维护其长期性能的关键。

    兼容性和支持


    该产品系列涵盖了多种配置,包括不同类型的键控和颜色编码。它与相应的插头插座、PCB组件以及其他同类产品兼容。厂商提供详细的工程指南和技术文档,包括应用程序规范和产品规格说明,帮助用户更好地理解并使用这些产品。

    常见问题与解决方案


    - 问题: 接触点难以插入。
    - 解决办法: 确保正确的接触方向,并使用提供的工具轻轻按下。
    - 问题: 气泡问题。
    - 解决办法: 确保充分排出密封材料中的气泡,参考详细的操作步骤。
    - 问题: 防缠绕设计失效。
    - 解决办法: 定期检查和清洁锁定杠杆周围的保护墙,避免灰尘和其他杂质积累。

    总结和推荐


    5.0 mm Power Key Connectors凭借其紧凑设计、高效安装和高可靠性,成为家用电器和工业控制设备的理想选择。它的多项独特设计显著提升了用户体验,尤其是在高温、高湿度和腐蚀环境中。因此,我强烈推荐这款产品给需要高性能、高可靠性的客户。

1376388-1参数

参数
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
长*宽*高 15mm*16.2mm*9.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

1376388-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1376388-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1376388-1 1376388-1数据手册

1376388-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
