770035-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 4路, 6.35mm节距, 1行
供应商型号: 770035-1
供应商: 云汉优选
标准整包数: 1

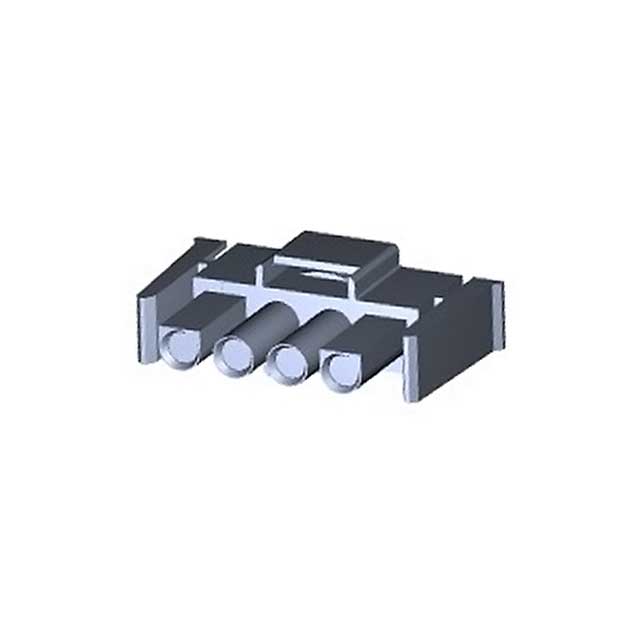

TE CONNECTIVITY 矩形连接器 - 外壳 770035-1

770035-1概述

    5.0 mm Power Key Connectors 技术手册

    产品简介


    5.0 mm Power Key Connectors 是一种设计用于电源电路连接的连接器,具有紧凑的设计和高效的功能。它们适用于家用电器,特别是燃气设备。这些连接器提供了四种不同的键控方式(自然、红色、蓝色、黄色),可有效防止误插。产品由插头组件(带线)和PCB端子组件组成,且具有双锁定机构,确保接触件的安全锁定。

    技术参数


    - 中心线标准密度:5.0 mm
    - 插合高度:19.4 mm
    - 电压等级:300 VAC
    - 电流等级:10 A最大值
    - 工作温度范围:-30°C 到 +105°C
    - 适用电线:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 材料:外壳材料为6/6尼龙,玻璃填充,黑色;插针和插座触点材料为预镀锡铜合金
    - 环境保护:具有防气泡释放功能和防缠绕设计

    产品特点和优势


    1. 紧凑设计:19.4 mm的插合高度,适用于空间受限的应用场合。
    2. 高性能电路连接:专为高压大电流应用设计。
    3. 易用性:通过清脆的点击声确认插接到位,双锁片设计确保安全可靠。
    4. 防误插机制:四种颜色编码的键控方式帮助防止误插,提升组装效率。
    5. 认证和合规:符合美国保险商实验室(UL)组件计划,加拿大标准协会(CSA)认证,符合RoHS标准。

    应用案例和使用建议


    1. 家用电器:如微波炉、电冰箱等大型家用电器中的电源连接。
    2. 燃气设备:如燃气热水器、燃气灶具中的电源控制。
    3. 工业设备:某些需要高压大电流连接的工业自动化设备。
    使用建议:
    - 在高湿度环境下使用时,应注意防水措施。
    - 选择合适的电线直径以保证电流传输效率。
    - 在安装过程中,注意按照正确的顺序进行插接,避免因错位导致的损坏。

    兼容性和支持


    - 该产品具有广泛的兼容性,可用于多种家电和工业设备中。
    - 厂商提供详尽的技术文档和支持服务,包括工具辅助中心(TAC)电话服务(1-800-722-1111)。

    常见问题与解决方案


    - 问题1:插接困难,不能发出“咔哒”声。
    - 解决方法:检查是否有异物阻碍,或者重新对齐并再次尝试插接。
    - 问题2:无法拔出已插接的连接器。
    - 解决方法:轻轻旋转连接器,然后缓慢拔出,避免用力过猛导致损坏。
    - 问题3:插接后出现短路。
    - 解决方法:检查电线绝缘层是否破损,更换受损部件后再重新插接。

    总结和推荐


    5.0 mm Power Key Connectors 是一款高性能、可靠性强的电源连接器,特别适用于家用电器和工业设备。其紧凑设计、易于使用的特点使其在市场上具有很强的竞争力。对于需要稳定大电流连接的应用场景,推荐使用这款产品。此外,丰富的配件支持和完善的售后服务也为其加分不少。

770035-1参数

参数
触头类型 Male or Female
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 Front Section,Latch Lock,Plug
颜色 白色
长*宽*高 7.62mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

770035-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770035-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770035-1 770035-1数据手册

770035-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
