641685-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Plug 2 4pin Non-Gendered 压接 红色 卡入式安装,按扣安装,面板安装
供应商型号: H-641685-1
供应商: Heilind
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 641685-1

641685-1概述


    产品简介

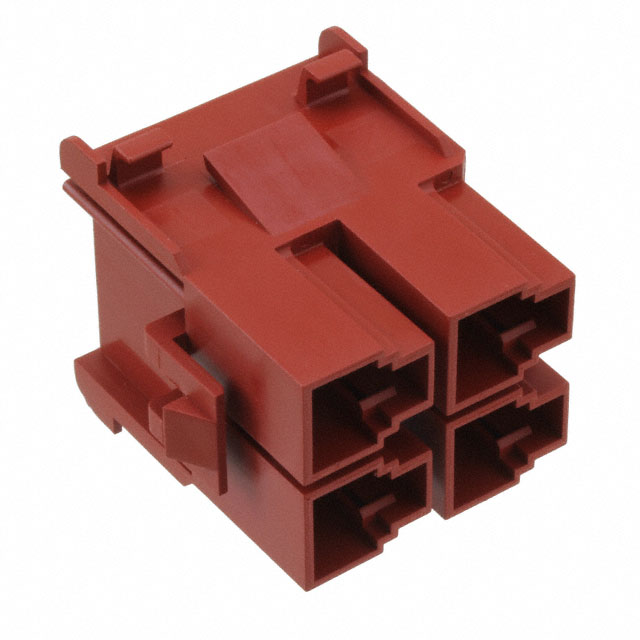

    产品名称: Housing, Plug, Wire-to-Wire, 4 Position, 13.97 mm [.55 in] Centerline, Wire & Cable, UL 94V-0, Rectangular Power Connectors
    产品类型: 这是一款矩形电源连接器(Rectangular Power Connector),主要用于电线对电线的连接(Wire-to-Wire)。它广泛应用于家用电器、工业自动化系统及各类需要高电流传输的应用场合。
    主要功能:
    - 支持高达600V DC的工作电压;
    - 最大接触电流为35A;
    - 能够可靠地传输电力,适用于高可靠性需求的应用。
    应用领域:
    - 家用电器;
    - 工业控制设备;
    - 自动化控制系统;
    - 交通运输工具。

    技术参数


    | 参数 | 规格 |

    | 中心线间距 | 13.97 mm [.55 in] |
    | 位置数量 | 4个 |
    | 接触电流 | 最大35A |
    | 工作电压 | 600V DC |
    | 工作温度范围 | -55 – 85°C [-67 – 185°F] |
    | 封装材料 | 尼龙GF |
    | 颜色 | 黑色 |
    | 组件高度 | 26.42 mm |
    | 组件宽度 | 33.15 mm |
    | 组件长度 | 40.64 mm |
    | 防火等级 | UL 94V-0 |
    | 铅含量 | 符合RoHS标准 |

    产品特点和优势


    特点:
    - 采用高强度尼龙材料,具有良好的机械强度和抗老化性能。
    - 支持高达35A的接触电流,满足大部分高电流应用的需求。
    - 防火等级达到UL 94V-0,确保在极端条件下的安全使用。
    - 中心线间距为13.97mm,适合紧凑布局的设计要求。
    优势:
    - 高效稳定的电力传输能力,降低因接触不良引起的故障率。
    - 防火设计,提高设备的整体安全性。
    - 优异的电气性能和稳定性,确保长时间运行无故障。
    - 兼容性强,适用于多种不同的电气设备。

    应用案例和使用建议


    应用场景:
    - 在家电设备中,如空调、洗衣机等;
    - 在工业自动化控制系统中,如机器人、输送线等;
    - 在交通运输工具中,如电动汽车、轨道交通系统等。
    使用建议:
    - 在高温环境中使用时,应确保周围环境符合其规定的温度范围。
    - 安装时需注意插头和插座的正确对接方式,避免反接。
    - 在高电流应用中,建议定期检查连接器的紧固情况,以保证长期可靠的连接。

    兼容性和支持


    - 该产品与市场上大多数标准电线电缆兼容。
    - 产品提供技术支持热线:+1 800 522 6752,以确保客户在使用过程中遇到任何问题都能得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入 | 检查插头和插座是否有损坏或污垢,清理后重新安装。 |
    | 电流传输不稳定 | 确认插头和插座之间的连接是否牢固,必要时更换新的连接器。 |
    | 温度异常升高 | 检查安装环境是否超出工作温度范围,调整安装位置或增加散热措施。 |

    总结和推荐


    这款Housing, Plug, Wire-to-Wire, 4 Position, 13.97 mm [.55 in] Centerline, Wire & Cable, UL 94V-0, Rectangular Power Connectors具备高效稳定、安全可靠的优点,特别适用于需要高电流传输的应用场合。综合来看,它的整体性能表现优秀,能够满足大多数用户的使用需求。因此,强烈推荐这一产品用于各类高压电力传输应用中。

641685-1参数

参数
触头类型 Non-Gendered
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Plug
颜色 红色
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

641685-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

641685-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 641685-1 641685-1数据手册

641685-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
