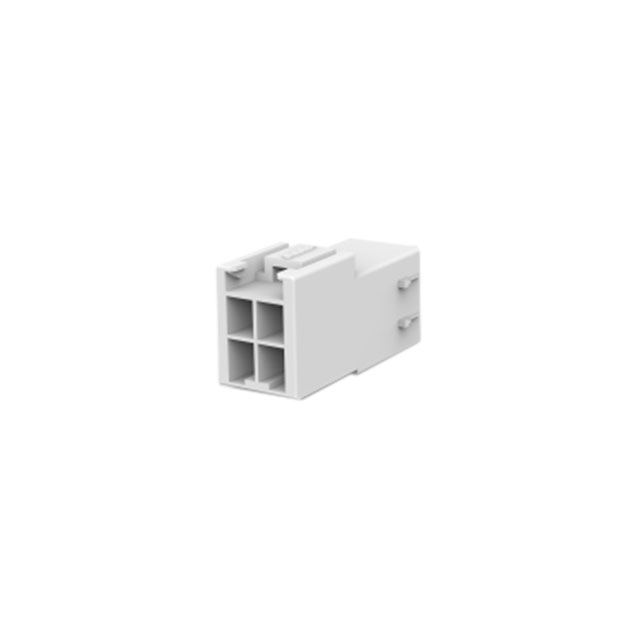

5-179465-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 2 4pin Tab 压接 自然色 导线安装,自由悬挂,通孔安装 11.74mm(长度)
供应商型号: 5-179465-1-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 5-179465-1

5-179465-1概述


    产品简介


    这款产品是一款矩形电源连接器的端盖(Housing),属于线对线(Wire-to-Wire)连接系统,特别适用于需要高稳定性和可靠性的电源连接场合。它具有4个位置,中心间距为3.96毫米(0.156英寸),通过UL 94V-0认证,具备防火性能。该连接器的端盖(Cap)设计采用了双锁(Double Lock)机制,能够提供额外的安全性和可靠性。该系列连接器广泛应用于各种需要高压和大电流传输的工业应用中,如电力系统、机械设备及自动化控制系统。

    技术参数


    - 连接器类型:矩形电源连接器,端盖(Cap)
    - 位置数:4
    - 中心间距:3.96 mm [0.156 in]
    - 工作电压:300 VAC
    - 工作温度范围:-30 °C 至 105 °C [-22 °F 至 221 °F]
    - 材料:尼龙6/6
    - 包装数量:200个/包
    - 防护等级:UL 94V-0
    - 燃烧测试结果:GWT 750°C (无火焰)
    - 电气特性:可承载300 VAC电压
    - 安装方式:电缆安装(自由悬挂)

    产品特点和优势


    1. 双锁设计:通过独特的双锁机制增强连接器的稳定性,确保在恶劣环境下也能保持良好的连接状态。
    2. UL 94V-0认证:符合严格的防火标准,适合于需要高安全等级的应用场合。
    3. 宽泛的工作温度范围:能够在-30 °C至105 °C之间稳定工作,适用于多种严苛环境。
    4. 可靠性和耐用性:采用优质材料制成,具有出色的机械强度和耐久性,能够在频繁插拔的情况下保持稳定的性能。
    5. 兼容性强:可以与其他同系列的连接器配合使用,提高系统的灵活性和扩展性。

    应用案例和使用建议


    应用案例
    1. 电力系统:在风力发电站或光伏发电站中,用于将多个组件之间的电路进行连接。
    2. 机械设备:用于机器人手臂、传送带和机床等设备的电源供应连接。
    3. 自动化控制系统:在自动化生产线中,用于传感器和执行机构之间的连接,确保高效可靠的信号传输。
    使用建议
    1. 正确选择接线工具:使用专用的压接工具进行连接器的安装,以确保良好的接触效果和稳定性。
    2. 注意环境条件:由于其宽泛的工作温度范围,该连接器适合在高温或低温环境中使用。但在极端温度下,建议定期检查以确保连接可靠。
    3. 合理布线:在布线时,确保导线长度合适,避免过度拉扯导致连接不良。适当使用护套可以提高安全性。
    4. 防止物理损伤:尽量避免对连接器及其相关部件造成物理损伤,特别是在运输和安装过程中。

    兼容性和支持


    该连接器系统与其系列内的其他连接器相兼容,例如:
    - TE Part #177900-1: POWER DBL LOCK PLUG HSG 4P
    - TE Part #177918-1: POWER DBL LOCK PLATE 2P
    对于技术支持和更多兼容信息,可以通过电话+1 800 522 6752联系TE Connectivity的客户服务团队。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解决方案:使用配套的压接工具进行安装,确保压接到位且无松动。按照技术手册上的步骤操作,确保每一步都正确完成。
    2. 问题:在安装过程中遇到接头无法插入的情况怎么办?
    - 解决方案:检查连接器是否有异物堵塞或变形。如果是新设备,可能需要确认安装方向是否正确。如果仍然无法插入,检查连接器是否清洁并尝试重新安装。
    3. 问题:发现连接器在工作过程中过热怎么办?
    - 解决方案:首先检查连接器是否安装正确且没有损坏。如果连接器和电路正常,则可能是负载过大,应调整负载,确保不超过最大额定值。另外,也要考虑周围环境因素,如散热条件。

    总结和推荐


    综上所述,这款矩形电源连接器端盖(Cap)不仅具备高度的安全性和可靠性,还具有良好的兼容性和广泛的适用性。它特别适用于需要高性能和高稳定性的电力系统和其他工业应用。因此,我们强烈推荐在需要可靠电源连接的场合中使用这款连接器。希望上述信息能帮助您更好地了解和使用该产品。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

5-179465-1参数

参数
颜色 自然色
触头类型 Tab
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Holder,Receptacle
长*宽*高 11.74mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

5-179465-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-179465-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-179465-1 5-179465-1数据手册

5-179465-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 9.254
10+ $ 0.7841 ¥ 7.0893
50+ $ 0.6544 ¥ 5.8595
200+ $ 0.5786 ¥ 5.1812
400+ $ 0.5441 ¥ 4.8719
600+ $ 0.5249 ¥ 4.6999
1000+ $ 0.5016 ¥ 4.4919
2600+ $ 0.4609 ¥ 4.1271
库存: 2450
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.25
