647401-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 3.96mm Wire-to-board housing: receptacle housing, with mating alignment, SL 156
供应商型号: JY-647401-3
供应商: 云汉优选
标准整包数: 1

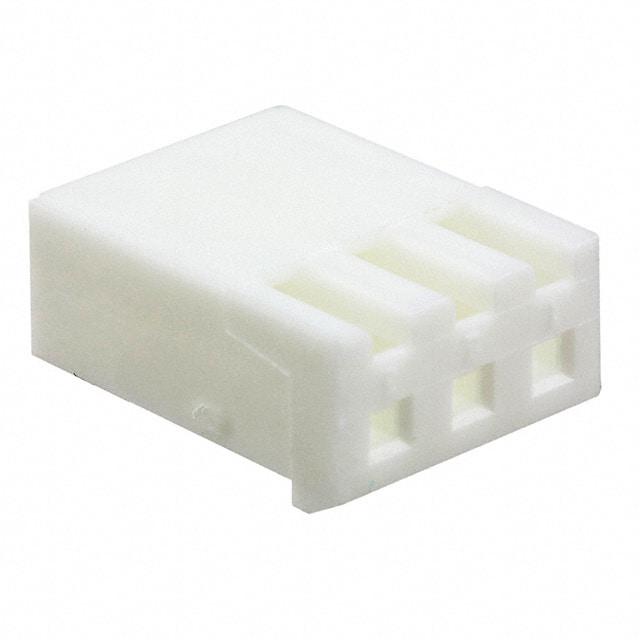

TE CONNECTIVITY 矩形连接器 - 外壳 647401-3

647401-3概述


    产品简介


    产品类型: 接收器外壳(Receptacle Housing)
    主要功能: 用于电线到印刷电路板(Wire-to-Board)连接的接线端子,提供可靠和稳定的电连接。
    应用领域: 广泛应用于电力及信号传输系统,包括汽车、工业自动化、通信设备等领域。

    技术参数


    - 产品型号: 647401-3
    - 中心线间距(Pitch): 3.96 mm [0.156 in]
    - 位置数: 3
    - 额定电流: 6.5 A
    - 操作电压: 250 VAC
    - 材料: 尼龙 - 增强玻璃纤维(Nylon - GF)
    - 使用温度范围: -55 – 105°C [-67 – 221°F]
    - 包装数量: 1
    - 安装方式: 电缆安装(自由悬挂)
    - 锁定机制: 锁定斜坡(Locking Ramp)
    - 端子方法: 压接(Crimp)
    - 插针布局: 直列式(Inline)

    产品特点和优势


    该接收器外壳具有以下独特功能和优势:
    - 高可靠性: 采用锁紧斜坡机制确保连接稳固,避免意外松脱。
    - 适应性强: 适用于多种电压和电流的应用环境,额定电流可达6.5A,满足不同应用场景需求。
    - 耐温性: 工作温度范围广泛,可在极端温度环境下稳定工作。
    - 环保设计: 低卤素含量,符合REACH和RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 工业自动化控制面板: 作为控制信号和电源接口的关键组件,确保连接稳定。
    - 汽车电子产品: 用于车灯控制模块和传感器之间的连接,提高系统的可靠性和稳定性。
    使用建议
    - 在高压应用环境中,建议结合其他防护措施如套管和绝缘材料,以增加安全性。
    - 针对高温或低温环境应用,应选择适合温度范围的产品,并确保安装环境符合要求。

    兼容性和支持


    该产品与TE公司的多个系列配件兼容,如:
    - 相关系列配件: 3-641121-3, 3-641120-3, 644753-3 等
    - 技术支持: 如有任何技术疑问或需要进一步帮助,请拨打+1 800 522 6752联系支持团队。

    常见问题与解决方案


    - Q1: 产品的工作温度范围是多少?
    - A1: 工作温度范围为-55至105°C [-67至221°F]。
    - Q2: 是否支持焊接过程?
    - A2: 不适用,该产品不适用于焊接过程。
    - Q3: 如何正确进行压接操作?
    - A3: 参考技术手册中提供的详细步骤和工具使用说明,确保正确压接以达到最佳效果。

    总结和推荐


    综合评估:
    - 该接收器外壳凭借其高可靠性、广泛的温度适应性和环境友好特性,在电力及信号传输领域具有显著的优势。
    - 符合RoHS和REACH标准,确保符合严格的环保要求。
    - 与多个系列配件兼容,为用户提供更灵活的选择。
    推荐使用:
    - 高度推荐用于工业自动化、汽车电子以及其他需要高可靠性连接的场合。
    - 对于需要在极端温度环境下工作的应用场景,该产品是理想的选择。
    如果您有任何疑问或需要进一步的技术支持,请随时联系我们的支持团队。

647401-3参数

参数
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 滑锁
排数 1
长*宽*高 12.7508mm(长度)*6.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

647401-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

647401-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 647401-3 647401-3数据手册

647401-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
