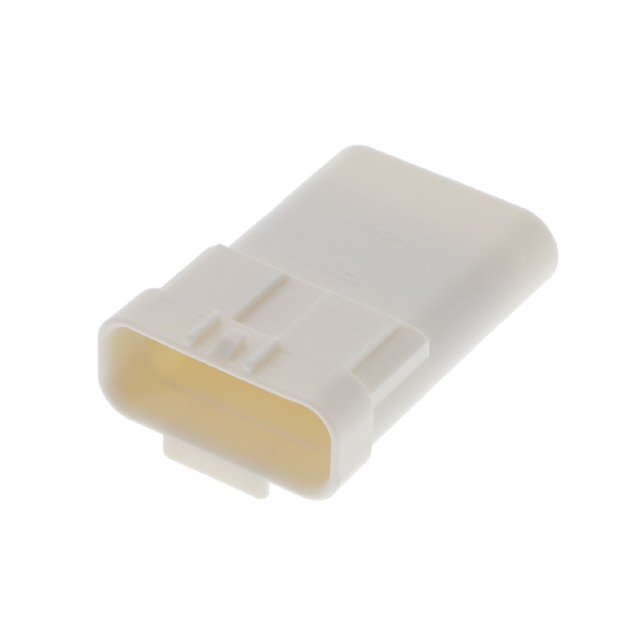

2321924-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 2.5mm Sealed Connector: Housings, Signal Double Lock Connectors.
供应商型号: JY-2321924-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2321924-5

2321924-5概述

    防水信号双锁连接系统及旋锁连接系统的防水型技术手册

    产品简介


    本技术手册涵盖了防水信号双锁连接系统及旋锁连接系统的要求。这两种系统均适用于中心线为2.5毫米的应用场合。防水信号双锁连接系统提供2到6个位置单排自由悬挂面板安装配置,适用于22至26 AWG导线范围。而旋锁连接系统则提供4或6个位置双排,以及12个位置三排自由悬挂面板安装配置,同样适用于22至26 AWG导线范围。这些连接系统均可选装密封件,以达到IP67的防护等级。

    技术参数


    - 产品型号: 包括2321918、2321921、2321922等。
    - 导线规格: 支持22至26 AWG导线。
    - 接触规格: 接触接受1至6根铜线,导线绝缘直径范围为0.90至1.60毫米。
    - 防护等级: IP67(若需要密封)。
    - 终端保障配件(TPA): 适用于所有导线尺寸,可与选配密封件一同使用。

    产品特点和优势


    防水信号双锁连接系统和旋锁连接系统具有如下显著优势:
    - 防水防尘: 达到IP67防护等级,确保在恶劣环境下正常使用。
    - 双锁定机制: 提供更可靠的机械连接和电气连接。
    - 集成式密封: 确保在复杂环境中的可靠性和使用寿命。
    - 安装简便: 采用自由悬挂和面板安装方式,便于各种应用场景的使用。

    应用案例和使用建议


    根据手册中的应用场景,这些连接系统广泛应用于汽车、工业自动化、通信和医疗等领域。例如,在汽车制造中,这类连接系统可用于车载传感器和控制单元之间的连接,以提高系统的稳定性和可靠性。使用时,需注意:
    - 正确剥离导线: 严格按照手册要求进行导线剥皮处理,避免损伤导线。
    - 装配精度: 确保所有组件正确插入并锁定,特别是TPA设备的安装和拆卸需严格遵循步骤。
    - 弯折允许度: 确保导线与连接器之间的弯曲度在手册规定的范围内,避免过度弯曲导致连接器损坏。

    兼容性和支持


    这些连接系统可以与各种类型的设备和其他电子元件无缝兼容,确保在不同应用场景下的灵活性。厂商提供了全面的技术支持和维护服务,可以通过访问官网或拨打页面底部的电话获得详细信息。

    常见问题与解决方案


    - 导线剥离不当导致连接不稳: 按照手册要求准确剥离导线,避免刮伤或切断导线。
    - TPA设备未正确安装: 在安装前确保所有接触点已完全插入,安装TPA设备时应听到明显的“咔哒”声。
    - 安装后导线损坏: 在装配过程中保持导线直且垂直于连接器,避免过度弯折。

    总结和推荐


    总体来看,防水信号双锁连接系统和旋锁连接系统具备高度的防水防尘能力和稳定的电气连接性能,适用于多种复杂应用场景。我们强烈推荐在需要高可靠性和耐用性的场合使用此类连接系统。希望这份手册能为您提供详尽的技术指导和支持。

2321924-5参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Tab
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装
