2-1563878-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: UA-2-1563878-1
供应商: 海外现货
标准整包数: 230

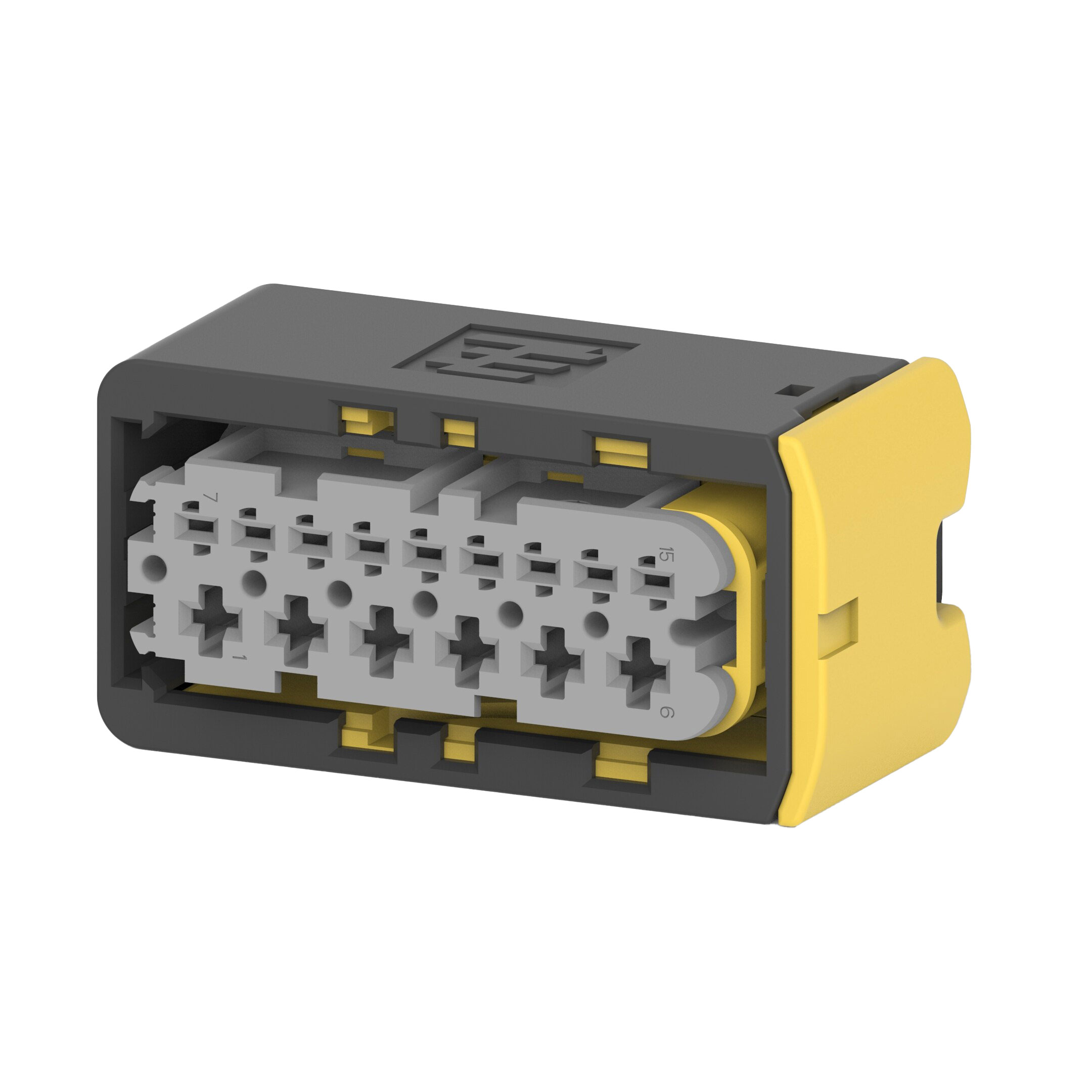

TE CONNECTIVITY 矩形连接器 - 外壳 2-1563878-1

2-1563878-1概述


    产品简介


    Housing for Female Terminals, Wire-to-Wire, 15 Position
    这种连接器是重载密封连接器系列的一部分,专门设计用于需要高可靠性的严苛环境。该产品主要用于汽车、工业自动化和其他对连接器耐用性和可靠性要求较高的场合。此款连接器具备防水防尘能力,适合多种电缆和线束应用。

    技术参数


    - 中心间距:4 mm / 6 mm [0.157 in / 0.236 in]
    - 位置数:15
    - 接触方式:插座式
    - 最大电流承载能力:40 A
    - 最大工作电压:60 VDC
    - 防护等级:IP67
    - 工作温度范围:-40°C 至 140°C [-40°F 至 284°F]
    - 材质:PBT GF30(增强聚对苯二甲酸丁二酯)
    - 包装数量:230

    产品特点和优势


    - 混合型连接器:支持不同规格的线缆,适用于多种应用场景。
    - 密封设计:提供良好的防水防尘保护,适合户外和工业环境。
    - 高可靠性:经过严格的机械和电气测试,确保长期稳定运行。
    - 高温适应性:能在高达140°C的环境中正常工作,适用于发动机舱等高温区域。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于汽车线束系统、工业自动化控制设备、电源分配系统等。例如,在电动汽车中,可以作为高压电池组与电机之间的连接器。
    使用建议
    - 正确安装:确保安装时没有灰尘或杂质进入,避免影响密封效果。
    - 电缆选择:根据电流需求选择合适的电缆规格,确保连接器能够有效传输电流。
    - 定期检查:定期检查连接器是否有磨损或腐蚀迹象,以确保长期可靠的运行。

    兼容性和支持


    - 兼容配件:可搭配一系列TE Connectivity提供的兼容部件,如接线端子、密封帽等,具体型号见手册。
    - 技术支持:如需帮助,可通过电话+1 800 522 6752联系TE Connectivity的技术支持团队。

    常见问题与解决方案


    1. 如何确保连接器密封效果?
    - 解答:确保安装前清洁连接器和相关组件,使用适当的工具和步骤进行安装,防止杂质进入。
    2. 连接器在极端温度下能否正常工作?
    - 解答:该连接器可在-40°C至140°C的温度范围内正常工作。在安装时应考虑环境温度的影响。

    总结和推荐


    综合评估:
    - 高度密封,适用于各种恶劣环境。
    - 多种规格支持,适应性强。
    - 经过严格测试,质量可靠。
    推荐意见:
    强烈推荐在高可靠性要求的应用中使用该产品,特别是汽车、工业自动化等领域。其出色的密封性能和广泛的温度适应性使其成为严苛环境下连接器的理想选择。

2-1563878-1参数

参数
类型 Receptacle,Slide-On
颜色 灰色
触头类型 Female Socket
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 15pin
长*宽*高 67.2mm*25.7mm*31.25mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2-1563878-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1563878-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1563878-1 2-1563878-1数据手册
