2-1744036-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 1 6pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: JY-2-1744036-6
供应商: 云汉优选
标准整包数: 1

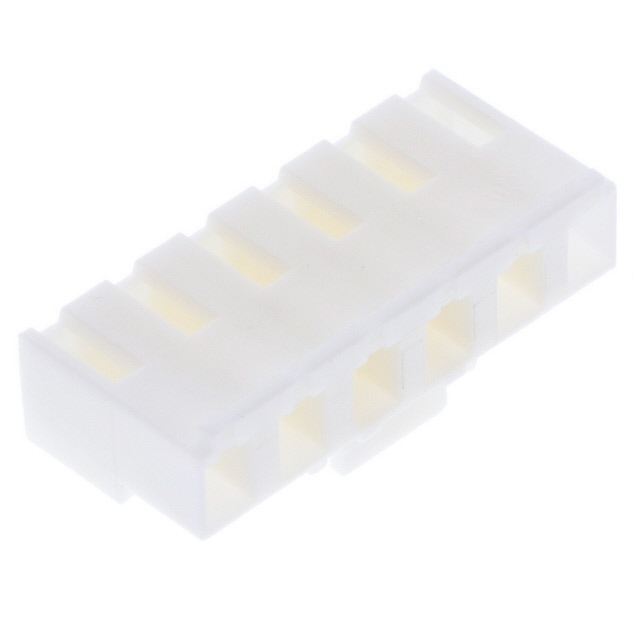

TE CONNECTIVITY 矩形连接器 - 外壳 2-1744036-6

2-1744036-6概述


    产品简介


    本产品为一款6位数排针式连接器,采用线对板(Wire-to-Board)连接系统,中心线间距为5.08毫米(0.2英寸),单行排列。此连接器主体材料为尼龙,具备经济型电力传输功能。适用于多种电子设备和电路中,可实现稳定可靠的电源和信号传输。

    技术参数


    - 型号: 2-1744036-6
    - 连接系统: 线对板(Wire-to-Board)
    - 位数: 6
    - 中心线间距: 5.08毫米(0.2英寸)
    - 排数: 单排(1 Row)
    - 材质: 尼龙(Nylon)
    - 安装方式: 电缆悬挂式
    - 颜色: 自然色(Natural)
    - 电气特性:
    - 额定电压: 250伏交流电(VAC)
    - 机械附件:
    - 插入力: 6.9牛顿(Newton)
    - 使用条件:
    - 操作温度范围: -25°C 至 105°C(-13°F 至 221°F)

    产品特点和优势


    该连接器采用尼龙材质,具有优异的耐热性和耐腐蚀性。设计紧凑,占用空间小,适用于小型化电子设备。此外,其额定电压高达250VAC,能够满足多数电子设备的供电需求。内部结构采用直线接触布局,保证了高可靠性。在机械附件方面,其插入力仅为6.9牛顿,便于手动插拔,降低了操作难度。符合欧盟RoHS、ELV和REACH标准,确保环保和安全性。

    应用案例和使用建议


    该连接器广泛应用于各种消费电子、工业控制和通信设备中。例如,在家用电器中用于电源输入连接;在工业自动化设备中用于信号和电源传输。根据实际应用经验,建议在布线时预留足够的裕量,以避免在操作过程中受到物理应力。同时,需确保连接器正确安装并固定好,防止松动造成接触不良。

    兼容性和支持


    该连接器可以与其他多种TE Connectivity品牌的连接器配套使用,如TE Part #42660-1的250 FASTON REC 18-14 AWG BR等。TE Connectivity公司提供全面的技术支持和售后服务,用户可以通过电话+1 800 522 6752联系客服获取帮助。此外,官方网站提供了详细的文档资料和CAD文件下载,方便用户进行设计和应用参考。

    常见问题与解决方案


    1. 问题: 插入时感觉插入力过大。
    - 解决方案: 检查插针是否有弯曲或者变形,确保插座干净无异物,必要时重新插拔几次。
    2. 问题: 连接器在长时间使用后出现接触不良现象。
    - 解决方案: 清理插针和插座的触点,确保没有灰尘和氧化层影响导电性。如有需要,更换新的连接器以确保可靠连接。
    3. 问题: 连接器在高温环境下工作时发生故障。
    - 解决方案: 确保连接器工作在规定的温度范围内(-25°C至105°C)。如超出此范围,需采取适当的散热措施,或选择耐高温型号的连接器。

    总结和推荐


    综上所述,这款6位数排针式连接器具备出色的性能和可靠性,尤其适合于需要稳定电源传输的小型电子设备。其优良的兼容性、全面的支持服务及环保特性使其在市场上具有很高的竞争力。我们强烈推荐在相关项目中选用该款连接器,以获得最佳的应用效果。

2-1744036-6参数

参数
触头端接 压接
针脚数 6pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

2-1744036-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1744036-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1744036-6 2-1744036-6数据手册

2-1744036-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4321
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.43
直接购买
加入购物车
