首页  >  产品百科  >  650133-000

650133-000

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: Connector Terminals Splice Terminal 16-20AWG Copper Alloy Blue 14.86mm Nickel Bag/Box
供应商型号: Q-650133-000
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 端子 - 电线接头端子 650133-000

650133-000概述

    电子元器件产品技术手册:多线内联防水绝缘套管系统

    产品简介

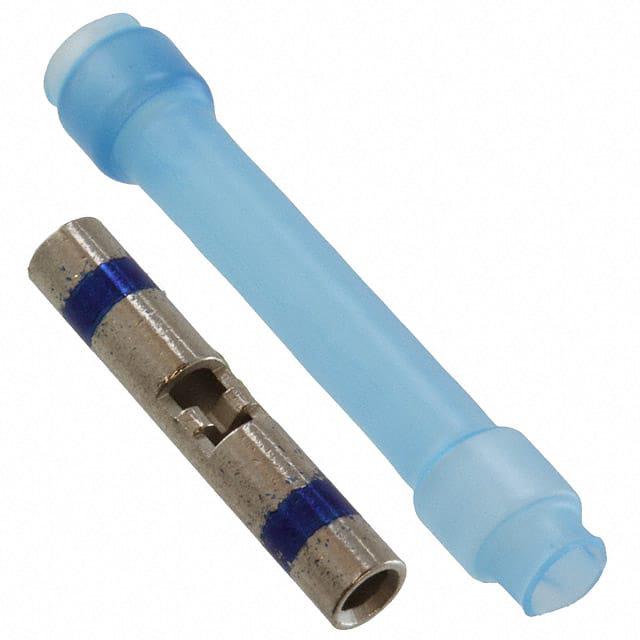

    本产品是一款Raychem品牌的多线内联防水绝缘套管系统(Multi-Wire Inline Sealing System),用于实现2至3根电线的浸水防护式内联连接。它特别适用于需要高耐温、防潮性能的应用场合。该套管系统包含一个密封套和一个压接套筒,能够为镍镀层导体和至少135°C耐温等级的绝缘材料提供可靠的浸水防护解决方案。其应用领域广泛,适合于汽车、航空、工业控制等多个行业。

    技术参数


    | 参数名称 | 描述 |

    | 绝缘套材质 | 透明蓝色,辐射交联改性聚偏氟乙烯,热缩套管 |
    | 多线密封材质 | 蓝色,低析气浸渍抗性热塑性氟橡胶 |
    | 压接套筒材质 | 铜合金101或102(ASTM B-75标准) |
    | 压接套筒镀层 | 镍镀层(SAE AMS-QQ-N-290标准) |
    | 压接套筒尺寸范围 | AWG 26-24, 28-24; AWG 24-20, 24-22; AWG 22-16, 22-18 |
    | 工作温度 | 最高135°C |

    产品特点和优势


    该产品具有以下显著特点和优势:
    1. 高效防水性能:密封套和多线密封双重保护,确保在各种恶劣环境下仍能有效隔离水分。
    2. 镍镀层铜合金:高强度且抗腐蚀,提高长期稳定性和使用寿命。
    3. 色码标识:通过不同颜色区分不同的规格,方便安装和识别。
    4. 易于安装:只需按照指定步骤即可快速完成安装,节省时间和人力成本。

    应用案例和使用建议


    此产品可用于汽车的线束连接,特别是需要进行防水处理的部分。例如,在引擎舱内电线的连接点使用该套管可以有效防止油液侵蚀。安装时建议遵循手册中的步骤,确保每一步骤都严格按照要求执行,以达到最佳效果。

    兼容性和支持


    该产品适用于与Raychem品牌或其他相关标准的电气组件配套使用。此外,制造商提供了详细的安装指导及技术支持,确保用户能够顺利完成安装并获得满意的效果。

    常见问题与解决方案


    1. 问题:压接套筒不能正确固定到电线。
    - 解决办法:检查是否有足够的剥离长度,确保压接时无扭曲。

    2. 问题:密封套未能充分熔合。
    - 解决办法:调整加热工具设置或延长加热时间。
    3. 问题:套管内进水。
    - 解决办法:检查套管与电线之间的密封是否完好,必要时重新安装。

    总结和推荐


    综上所述,Raychem的多线内联防水绝缘套管系统以其卓越的防水性能、稳固的机械结构以及简便的操作流程,在同类产品中表现出色。对于需要高质量防水连接的场合,我们强烈推荐使用此产品。然而,在使用过程中务必严格按照手册指示操作,以充分发挥其性能优势。

650133-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

650133-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

650133-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 650133-000 650133-000数据手册

650133-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
