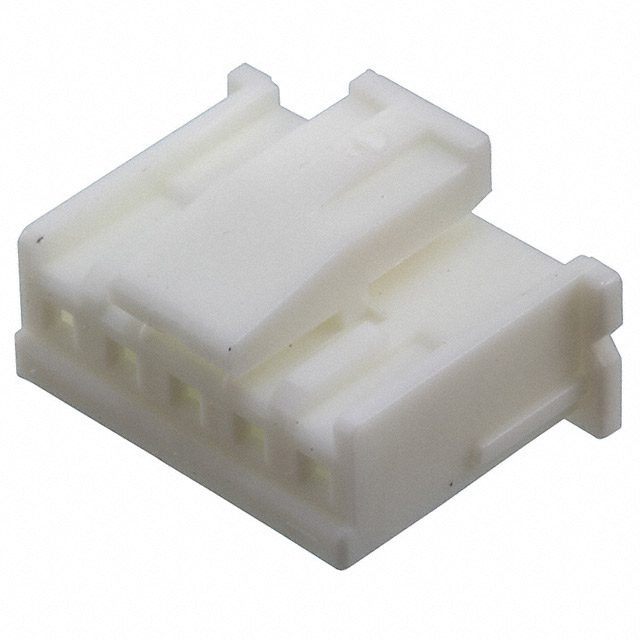

1969442-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 5路, 2.5mm节距, 1行
供应商型号: 18E8-1969442-5
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1969442-5

1969442-5概述

    Economy Power 2.5 Connectors: A Comprehensive Overview

    产品简介


    Economy Power 2.5 (EP 2.5) 连接器是一款单排或双排压接连接系统。其以2.5毫米(0.098英寸)中心线间距为基础,提供了一种非常紧凑的解决方案。EP 2.5 连接器通过垂直和直角接头、可选的TPA保持器、线对线和线对板选项以及一系列树脂材料(包括符合阻燃测试和UL 94 V-0标准的产品),提供了全面的互连解决方案。此外,EP 2.5 连接器可以与市场上类似的其他产品互配,便于简单改造。EP 2.5连接器广泛应用于家用电器、暖通空调系统和工业机械,适合各种设计需求和挑战。

    技术参数


    - 产品规格:108-2418
    - 应用规格:114-13315
    - 电压等级:250VAC
    - 电流等级:单排最大4.2A
    - 接触位置数:单排2至15个;双排8至40个
    - 电线尺寸:0.13至0.56平方毫米(26至20 AWG)
    - 中心线间距:2.5毫米(0.098英寸)
    - 操作温度范围:-55°C至105°C

    产品特点和优势


    - 锁止扣设计:增加连接可靠性
    - 极化片:防止错误连接
    - 不对称端子:只能一个方向加载,防止错误装配
    - 标准或低插入力端子:降低安装难度
    - 抗磨蚀接触润滑剂:延长使用寿命
    - 多种配置选择:垂直和直角接头,单排和双排布局
    - 符合Glow Wire测试:满足IEC/EN 60335-1第5版和UL 94 V-0标准

    应用案例和使用建议


    EP 2.5 连接器在家电、HVAC和工业机械等领域广泛应用。根据手册中提供的示例,EP 2.5连接器适用于需要紧凑、高效互连的应用。建议在组装过程中注意不对称端子的方向性,以确保正确装配。在高密度电路板上使用时,应考虑散热措施,以避免过热问题。

    兼容性和支持


    EP 2.5 连接器与市场上的其他类似产品兼容,便于改造和升级。制造商提供OCEAN应用工具,适用于自动和半自动应用,也提供手动工具用于小批量生产和原型制作。TE Connectivity 提供技术支持和售后服务,以确保客户获得最佳体验。

    常见问题与解决方案


    1. 错误连接:确保使用正确的端子,并遵循装配指南。极化片和不对称端子设计有助于防止错误连接。
    2. 插入力过高:使用低插入力端子,如LIF插座,插入力仅需3.5N,远低于标准端子的8.9N。
    3. 磨损问题:使用抗磨蚀接触润滑剂,有效延长连接器的使用寿命。

    总结和推荐


    EP 2.5 连接器是一款高度可靠、适用广泛的互连解决方案。其紧凑的设计和多种配置选项使其成为高密度电路板的理想选择。结合其良好的电气性能和机械特性,EP 2.5 连接器是各种应用场合的优选产品。强烈推荐使用此连接器,特别是在需要高效、紧凑互连的应用场景中。
    本文档提供的信息旨在为用户提供关于Economy Power 2.5连接器的全面了解,帮助用户在实际应用中做出明智的选择。

1969442-5参数

参数
排数 1
触头端接 压接
针脚数 5pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 14.8mm*10.5mm*8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1969442-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1969442-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1969442-5 1969442-5数据手册

1969442-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
