3-1969584-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

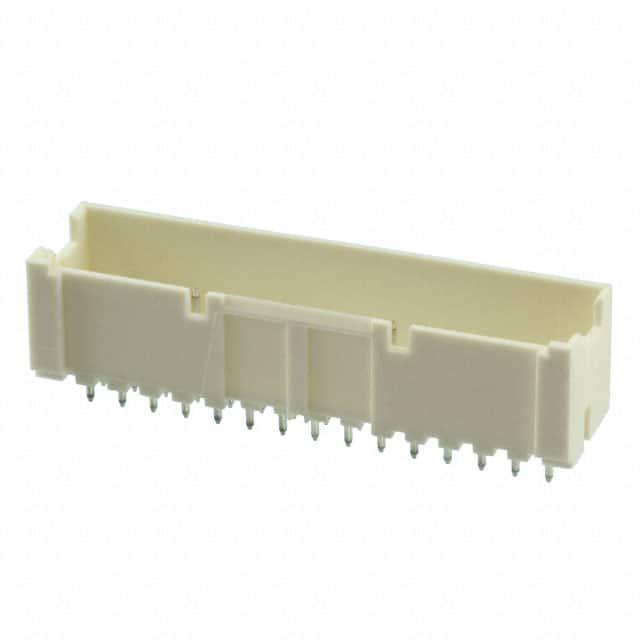

产品描述: Friction Lock,Header 2 30pin 摩擦锁 Male Pin 白色 通孔安装 40.39mm(长度)*10.16mm(高度)
供应商型号: N-3-1969584-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 3-1969584-0

3-1969584-0概述

    经济型2.5电源连接器(Economy Power 2.5 Connectors)技术手册

    产品简介


    经济型2.5电源连接器(Economy Power 2.5 Connectors)是专为电线对电线及电线对板的互连设计的一系列电子元器件。该系列产品包含插头、插座、垂直和直角接头等多种组件,广泛应用于工业控制、汽车电子、通信设备等领域。

    技术参数


    1. 材料与结构
    - 接触件:由铜合金制成,具备绝缘筒、导线筒和稳定筒。
    - 接触锁定卡扣:设计用于锁定在插座卡扣坡道上,确保接触深度正确。
    - 插头和插座外壳:可单排或双排,包含终端位置保证(TPA)。
    - TPA位置:提供2到40个位置选择。
    - 外壳材质:阻燃尼龙(UL 94 V-0)。

    2. 电气特性
    - 接线范围:接受直径1.30-1.91mm的绝缘导线。
    - 导线尺寸:适用0.13-0.36mm²和0.20-0.56mm²的导线。
    - 绝缘和导体长度:导线剥离长度应在2.03-2.54mm之间。
    - 压接高度:接触部件导线部分的压接高度需在特定范围内。
    3. 工作环境
    - 存储条件:避免紫外线暴露、化学品腐蚀、过度堆叠等。
    - 温度和湿度:工作温度范围需符合具体要求,湿度不超过一定限度。

    产品特点和优势


    1. 多功能性和适应性:支持多种导线尺寸和接口配置,适用于不同的应用需求。
    2. 高效装配:设计有方便安装的TPA系统,能够快速完成组装。
    3. 耐用可靠:使用高质量的材料和精密制造工艺,确保长期使用中的稳定性和可靠性。

    应用案例和使用建议


    1. 应用实例:在工业自动化设备中,用于信号传输和电源供应的连接。
    2. 使用建议:对于批量生产,建议采用自动焊接设备进行高效组装。对于少量生产和现场维修,可以手动插入TPA并确保锁定。

    兼容性和支持


    1. 兼容性:经济型2.5电源连接器与多种TE Connectivity和其他品牌的插头、插座和接头兼容。
    2. 技术支持:TE Connectivity提供全面的技术文档和支持服务,用户可通过电话或访问官网获取相关资料。

    常见问题与解决方案


    1. 问题1:接触不良
    - 解决办法:检查压接是否达到指定的压接高度和宽度。
    2. 问题2:TPA安装困难
    - 解决办法:确保所有接触部件都已完全插入,再将TPA正确对齐并推入。
    3. 问题3:接触件变形
    - 解决办法:避免强力操作和不正确的存储方式,按照手册中描述的存储条件妥善保存。

    总结和推荐


    总体而言,经济型2.5电源连接器具有多方面的优势和广泛应用前景。其高可靠性和广泛的兼容性使其成为众多行业优选的产品。如果需要一个性能稳定且易于维护的连接器解决方案,这款产品是一个值得推荐的选择。

3-1969584-0参数

参数
触头端接 -
针脚数 30pin
类型 Friction Lock,Header
颜色 白色
触头类型 Male Pin
紧固类型 摩擦锁
排数 2
长*宽*高 40.39mm(长度)*10.16mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
