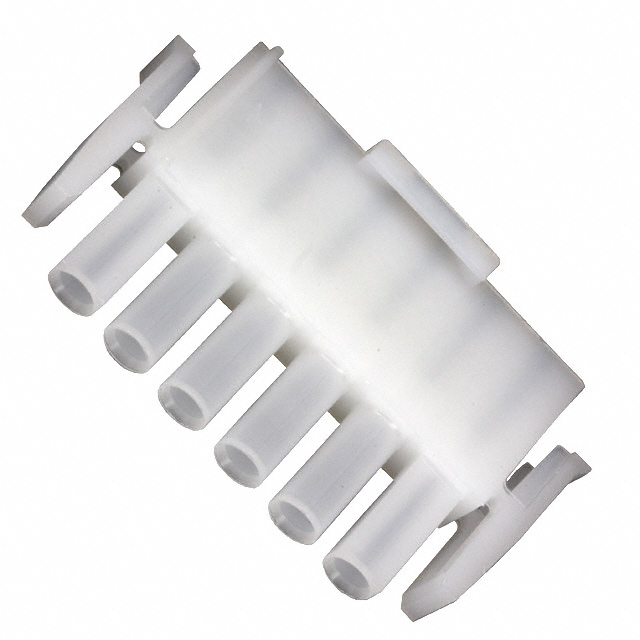

640585-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 PCB连接器外壳, 6路, 6.35mm节距, 1行
供应商型号: 18E8-640585-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 640585-1

640585-1概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC)
    5.0 mm Power Key Connectors(5.0 PKC)是一种紧凑型设计的电源电路连接器,主要用于家庭电器中的电源电路,特别是燃气器具。这些连接器采用插头与插座组合形式,其中插头部分用于线缆,而插座部分则安装在印刷电路板上。这种连接器的特点是具有清晰的咔嗒声,易于接触插入;双锁片设计可确保完全装载接点;锁片周围有壁障,防止锁片与电线缠绕;并且连接器能够释放浇注过程中产生的气泡,提高可靠性。

    技术参数


    - 电压等级: 300 VAC
    - 电流等级: 最大10A
    - 适用导线: 24-16 AWG
    - 适用电路板厚度: 1.6mm
    - 工作温度范围: -30°C至+105°C
    - 接触中心线间距: 5.0 mm

    产品特点和优势


    1. 紧凑设计: 具有较小的尺寸和高度,便于在空间受限的应用中安装。
    2. 高效组装: 新的键控机制不仅提高了装配效率,还减少了错配的可能性。
    3. 多样的键控选项: 每个外壳提供四种不同的键控方式,有助于简化盲配过程。
    4. 安全性高: 双锁片设计和壁障保护,确保连接稳定可靠。
    5. 符合认证: 获得Underwriters Laboratories Inc. 和Canadian Standards Association 的认可。

    应用案例和使用建议


    这些连接器广泛应用于家用电器中的电源连接,如燃气灶具、微波炉等。由于其键控机制和颜色编码的设计,这些连接器能够有效防止错误连接。在实际应用中,用户应确保导线选择合适,并遵循正确的装配步骤以达到最佳效果。对于大型项目,建议进行完整的电气测试以确保所有组件的安全性和可靠性。

    兼容性和支持


    这些连接器的外壳提供了多种颜色编码和键控选项,因此可以与其他标准电气元件兼容。制造商提供了详细的技术文档和技术支持,确保用户能够顺利安装和维护这些连接器。

    常见问题与解决方案


    1. 问题: 导致导线无法正确插入连接器?
    - 解决方案: 确保导线直径符合规格要求,并检查是否有任何物理阻碍或损坏。
    2. 问题: 连接器无法正常锁定?
    - 解决方案: 检查锁片是否完好无损,并确保按照正确的顺序和方向操作锁片。
    3. 问题: 连接器出现短路?
    - 解决方案: 检查电路板连接和导线是否正确且牢固,确认没有金属碎屑或杂物导致短路。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors凭借其紧凑的设计、高效的组装机制、以及多样化和可靠的特性,在家庭电器和其他需要电力连接的应用中表现出色。其优越的性能和高可靠性使其成为理想的电力连接解决方案。因此,我强烈推荐这一产品。

640585-1参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Male or Female
长*宽*高 39.37mm*14.73mm*14.73mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

640585-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640585-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 640585-1 640585-1数据手册

640585-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
