4-1971905-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 4路, 3.3mm节距, 2行
供应商型号: N-4-1971905-2
供应商: 云汉优选
标准整包数: 1

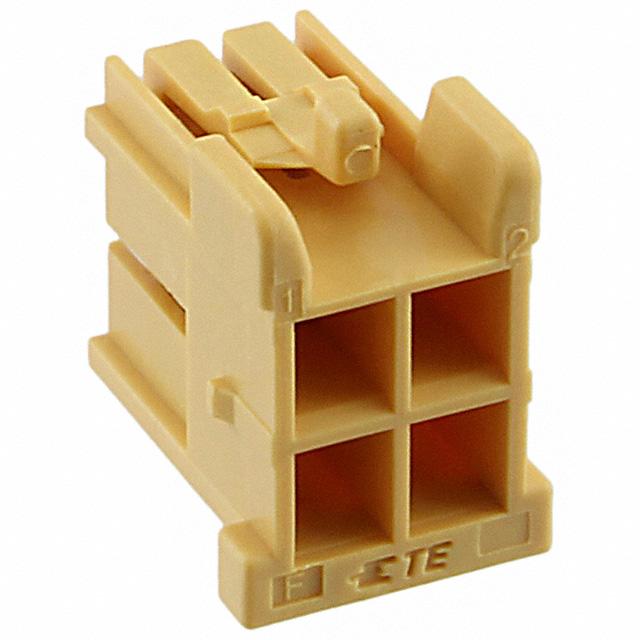

TE CONNECTIVITY 矩形连接器 - 外壳 4-1971905-2

4-1971905-2概述

    Grace Inertia Connector 3.3 技术手册

    1. 产品简介


    Grace Inertia Connector 3.3 是一种专为电子设备设计的小型线对线连接器,适用于家用电器、自动售货机等多种大型电气产品。其独特的惰性锁紧机制能够确保在连接时完成电路并“锁定”插头,提高接合可靠性和防止误配。该连接器可以有效地减少装配过程中的错误,并且可以在恶劣的环境中保持稳定的连接性能。

    2. 技术参数


    - 电压额定值: 250V AC/DC
    - 电流额定值: 最大4A
    - 材料:
    - 壳体及TPA:UL94-V0级尼龙
    - 色彩:自然色、蓝色、红色、黄色(黑色用于TPA)
    - 接触件:镀锡铜合金
    - 机械参数:
    - 位置数: 4, 6, 8, 10, 12针(双排)
    - 距离: 3.3mm
    - 导线规格: #20 - #24 AWG
    - 导线绝缘层范围: 1.5 - 2.5mm
    - 认证标准:
    - 按照IEC 60335-1标准进行火焰测试

    3. 产品特点和优势


    - 高度隔离性: 插座接触件与PCB之间的距离为8mm,可防止脲醛涂层流入壳体。
    - 设计保障: 防止不当插入导致的插头引脚变形。
    - 惰性锁紧机制: 在移动或运输过程中防止连接器意外断开。
    - 颜色编码: 四种不同的颜色编码方法可以避免盲插。
    - 无刺接触件: 防止导线缠绕或勾住。
    - 双弹簧接触设计: 提供良好的接触性和耐用性。
    - 人体工程学设计: 易于手动拔出操作。
    - 可选终端位置保证装置(TPA): 确保插针完全插入壳体。

    4. 应用案例和使用建议


    Grace Inertia Connector 3.3 可广泛应用于洗衣机、家用电器和带有PCB板的其他设备。这些连接器能够在恶劣环境中稳定工作,并能有效减少安装错误。为了充分利用这些连接器的优势,建议遵循制造商提供的详细安装指南,并确保所有连接点都正确安装以避免接触不良。

    5. 兼容性和支持


    根据手册内容,这些连接器与其他电子元件具有良好的兼容性。TE Connectivity 提供了完整的工具和支持服务,包括各种型号的模具和适配器。此外,还提供了丰富的在线资源和客户服务,帮助客户解决问题和进行技术支持。

    6. 常见问题与解决方案


    - 问题: 插针变形
    - 解决方案: 使用专用工具安装,并严格按照安装指南操作,避免不当插入。
    - 问题: 连接不稳定
    - 解决方案: 检查所有连接部件是否正确安装,并确保所有接触件已正确插入壳体。
    - 问题: 导线缠绕
    - 解决方案: 选择无刺接触件,并确保导线排列整齐。

    7. 总结和推荐


    Grace Inertia Connector 3.3 是一款高可靠性的小型连接器,适用于多种家用电器和其他需要高质量连接的设备。它的独特设计使其在恶劣环境中表现出色,并能有效减少装配错误。推荐在要求高可靠性和稳定性的应用场景中使用。无论是家庭用户还是专业工程师,都能从中受益。

4-1971905-2参数

参数
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 黄色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 9mm*12mm*12.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
