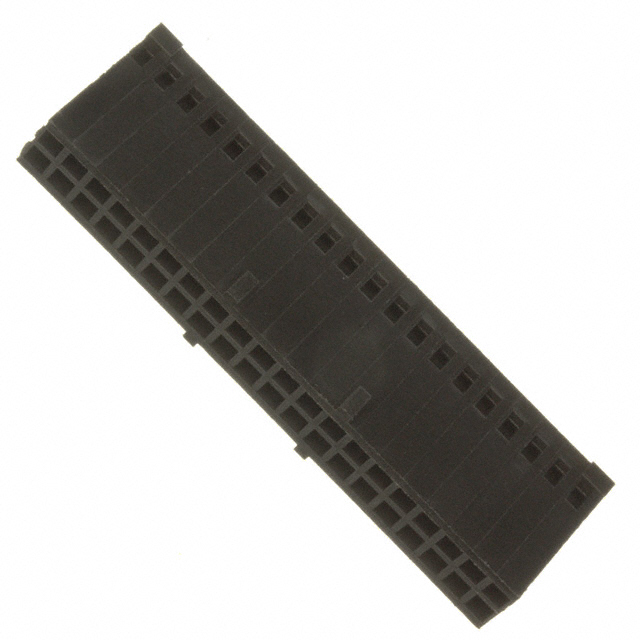

4-87977-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 40pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 50.8mm(长度)
供应商型号: N-4-87977-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 4-87977-5

4-87977-5概述


    产品简介


    本产品为AMP Modu IV/V系列的40位接线板连接器外壳,主要用于电线与电路板之间的连接。它采用双排设计,2.54毫米(0.1英寸)的中心线间距,便于高密度布线。该连接器系统支持250伏交流电操作电压,适用于信号传输等多种应用领域。

    技术参数


    - 连接器系统:线对板
    - 插座类型:插头
    - 接触方式:焊接式,最大额定电流为3安培
    - 中心线间距:2.54毫米(0.1英寸)
    - 位置数:40
    - 行数:2
    - 绝缘电阻:5000兆欧姆
    - 介电耐压:最大750伏
    - 额定工作温度范围:-65至105摄氏度
    - 包装数量:单个包装
    - 材料:尼龙(含玻璃纤维)

    产品特点和优势


    1. 高密度设计:40位的紧凑布局使得该连接器非常适合空间受限的应用场合。
    2. 可靠性强:额定绝缘电阻和介电耐压值确保了连接器在各种条件下的稳定性能。
    3. 广泛的兼容性:符合CSA LR7189和UL E28476标准,保证了在多种工业环境中使用的可靠性。
    4. 安全性高:UL 94V-0级别的阻燃等级确保了其在高温环境下的安全使用。

    应用案例和使用建议


    该连接器广泛应用于通信设备、自动化控制系统、消费电子产品等领域。例如,在通信基站的电源分配系统中,可以通过这些连接器实现多个电路板间的信号传输。使用时应注意:
    - 在安装过程中要确保每个连接器插针正确对齐,避免损坏插针。
    - 使用适当的压力工具进行插入和拔出,以防止过度应力损伤。

    兼容性和支持


    该产品与同系列的其他连接器和配件具有良好的兼容性,能够方便地组成复杂的连接系统。此外,制造商提供了详细的技术支持文档和电话热线(+1 800 522 6752),以帮助用户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    1. 连接不稳定:检查是否有足够的压力工具用于插入和拔出连接器;确保插针正确对齐且没有弯曲。
    2. 接触电阻过高:确认焊接点牢固无虚焊现象;检查焊接是否严格按照制造商要求进行。
    3. 温度过高:确保工作环境温度在额定范围内,避免长时间暴露于极端条件下。

    总结和推荐


    综上所述,这款AMP Modu IV/V系列的40位接线板连接器外壳是一款高性能、可靠的产品,特别适合在高密度布线需求和高稳定性要求的应用场景中使用。由于其出色的电气特性和兼容性,强烈推荐在各种工业控制和通信系统中选用。如果您有任何疑问或需要技术支持,请联系制造商提供的支持热线。

4-87977-5参数

参数
针脚数 40pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 50.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-87977-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-87977-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 4-87977-5 4-87977-5数据手册

4-87977-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.5016 ¥ 22.7521
150+ $ 2.3896 ¥ 21.7334
250+ $ 2.3256 ¥ 21.1513
450+ $ 2.2848 ¥ 20.7803
库存: 1199
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 1023.84
