FR107L

产品分类: 整流二极管/整流桥
产品描述: 500ns 5uA@1kV 1A SOD-123FL
供应商型号: 14M-FR107L SOD-123FL
供应商: 云汉优选
标准整包数: 1
HOTTECH/广东合科泰 整流二极管/整流桥 FR107L

FR107L概述

    # 快恢复二极管(FR101L-FR107L)技术手册

    产品简介


    快恢复二极管(FR101L-FR107L)是深圳合泰电子有限公司推出的一款高性能半导体器件,适用于表面贴装及各种高可靠性应用场景。该系列二极管采用玻璃钝化技术,具有低反向漏电流、金属结合结构和高热稳定性等特点。凭借这些卓越特性,FR101L-FR107L在通信设备、开关电源、变频器等众多领域有着广泛的应用前景。

    技术参数


    | 参数名称 | 符号 | 型号 | 单位 |
    ||
    | 重复峰值反向电压 | VRRM | 50/100/200/400/600/800/1000 | V |
    | 最大均方根电压 | VRMS | 35/70/140/280/420/560/700 | V |
    | 最大直流阻断电压 | VDC | 50/100/200/400/600/800/1000 | V |
    | 正向平均电流(Ta=65℃) | IFAV | ≤1A | A |
    | 峰值正向浪涌电流(Ta=25℃) | IFSM | 50A | A |
    | 反向漏电流(Ta=25℃) | IR | ≤5μA | μA |
    | 反向漏电流(Ta=125℃) | IR | ≤50μA | μA |
    | 反向恢复时间 | trr | ≤250ns | ns |
    | 典型结电容 | Cj | ≤30pF | pF |
    | 热阻 | RθJA | ≤1.3℃/W | ℃/W |
    | 工作结温 | Tj | -55~150℃ | ℃ |

    产品特点和优势


    1. 玻璃钝化技术:提高器件耐久性和抗潮湿能力,适合恶劣环境。
    2. 低反向漏电流:显著减少功率损耗,提升能效。
    3. 快速恢复特性:trr≤250ns,适用于高频开关电路。
    4. 卓越的热稳定性:高热阻设计确保长期运行可靠性。
    5. 兼容性强:SOD-123FL封装形式便于自动化生产,适合大规模应用。

    应用案例和使用建议


    应用案例
    1. 通信电源模块:用于隔离式电源转换电路中的整流和保护功能。
    2. 变频驱动器:快速恢复特性使其在电机控制应用中表现优异。
    3. 太阳能逆变器:配合高效率特性实现绿色能源系统优化。
    使用建议
    1. 散热管理:选用适当的PCB布局以降低热效应,特别是高功率场景下应考虑加装散热片。
    2. 避免过压冲击:对于瞬态高压环境,需额外配置TVS管或其他防护器件。
    3. 布局优化:参考SOD-123FL建议的焊盘布局,确保良好的焊接质量和导热性能。

    兼容性和支持


    FR101L-FR107L与多种主流电子设备兼容,适用于通用焊接工艺和自动贴装设备。深圳合泰提供全方位的技术支持服务,包括样品申请、设计指导和售后维修。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 加强散热措施或调整工作负载 |
    | 反向漏电流异常增大 | 检查焊接质量并重新测试 |
    | 正向电压降过大 | 确保工作电流不超过额定范围 |

    总结和推荐


    FR101L-FR107L是一款高性能快恢复二极管,以其优异的电气特性和紧凑的设计脱颖而出。其广泛的应用范围和强大的兼容性使其成为现代电子系统不可或缺的一部分。综上所述,我们强烈推荐此款产品,尤其适用于需要高效能、高可靠性的场景。
    如需进一步技术支持或样品需求,请联系深圳合泰电子有限公司,邮箱:hkt@heketai.com。

FR107L参数

参数
Ir - 反向电流 5uA@1kV
Vr-反向电压 -
反向恢复时间 500ns
正向浪涌电流 -
配置 -
If - 正向电流 1A

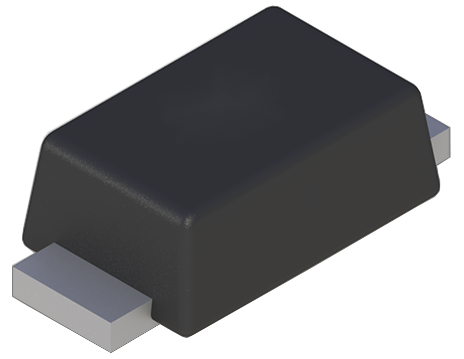

通用封装 SOD-123FL

FR107L厂商介绍

HOTTECH公司是一家专注于热处理技术的高科技企业,致力于提供先进的热处理解决方案和设备。公司主营产品包括:

1. 热处理炉:用于金属工件的加热和冷却过程,以改变其物理和化学性质。
2. 真空炉:在真空环境中进行热处理,以减少氧化和污染。
3. 感应加热设备:利用电磁感应原理对金属进行快速加热。
4. 热处理自动化系统:集成自动化技术,提高热处理过程的效率和一致性。

这些产品广泛应用于****、汽车制造、机械加工、电子和能源等多个领域,为客户提供高质量的热处理服务。

HOTTECH的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供定制化的热处理解决方案。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户支持:提供全方位的技术支持和售后服务,帮助客户解决实际问题。

HOTTECH以其专业的技术和服务,赢得了全球客户的信赖和支持。

FR107L数据手册

厂牌 PDF简要描述 下载
HOTTECH/广东合科泰 整流二极管/整流桥 HOTTECH/广东合科泰 FR107L FR107L数据手册

FR107L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0337
1000+ ¥ 0.0317
3000+ ¥ 0.0282
10000+ ¥ 0.0212
30000+ ¥ 0.0204
50000+ ¥ 0.0198
库存: 6000
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 3.37
