首页  >  产品百科  >  ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR

产品分类: 电机驱动器
厂牌: FESTO
产品描述: Festo 电动缸 ELGE系列, 600mm 最大行程, 24V 直流 输入, 50N
供应商型号: 2039788
供应商: 海外现货
标准整包数: 1
FESTO 电机驱动器 ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR概述

    电子元器件产品技术手册:齿形带轴单元ELGE

    产品简介

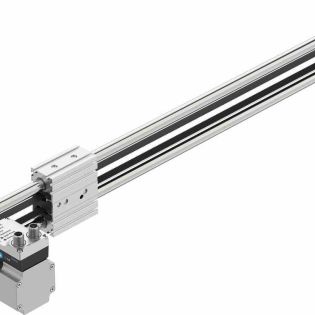

    齿形带轴单元ELGE是Festo公司推出的电动自动化驱动产品,适用于需要简单运动和定位任务的应用场合。ELGE单元将气动系统的简易性和电驱动的优势相结合,特别适合于简单的往复运动和位置控制任务。ELGE单元可以单独作为模块化机械系统使用,也可以集成到更复杂的系统中,提供灵活且高效的解决方案。

    技术参数


    - 尺寸与行程:
    - 尺寸:35
    - 行程长度:50至800毫米
    - 电机类型:
    - 步进电机
    - 导轨类型:
    - 循环球轴承导轨
    - 额定电压:24伏直流(±15%)
    - 额定电流:5.3安培
    - 最大电流消耗(负载):5.3安培
    - 最大电流消耗(逻辑):300毫安
    - 速度:最高1.2米/秒(注意:行程小于250毫米时无法达到此速度)
    - 加速度:最高8.5米/秒²
    - 重复精度:±0.1毫米
    - 操作温度范围:0℃至50℃
    - 储存温度范围:-20℃至60℃
    - 相对湿度范围:0%至90%

    产品特点和优势


    1. 集成驱动:所有必要的电子组件均集成在驱动器内,无需外部伺服驱动。
    2. 双控模式:内置数字I/O接口和IO-Link标准,支持手动和远程配置。
    3. 简化调校:所有参数均可直接在驱动器上手动设置,无需专业知识。
    4. 成本效益:适合成本优化的设计,寿命长达5000公里。

    应用案例和使用建议


    1. 应用场景:
    - Pick & Place任务:适合搬运重量不超过15千克的小型负载。
    - 自动装配线:用于精确的运动和定位控制,如自动化生产线上的零件安装。
    2. 使用建议:
    - 在安装过程中确保正确连接电源和逻辑接口,以避免不必要的错误。
    - 定期检查负载值,避免超过规定值,特别是在减速阶段。
    - 对于特殊负载需求,考虑调整加速和减速参数,以提高系统寿命。

    兼容性和支持


    - 兼容性:可与多种驱动器和附件配套使用,具体组合请参考附件表格。
    - 支持:厂商提供详细的使用手册和技术支持,帮助用户解决问题。

    常见问题与解决方案


    1. 问题:电机无法启动
    - 解决方案:检查电源连接,确保正确的电压和电流供应。
    2. 问题:重复精度不达标
    - 解决方案:重新设置参数,调整速度和加速度。
    3. 问题:运动过程中出现异常噪音
    - 解决方案:检查轴承和导轨是否磨损,必要时更换。

    总结和推荐


    齿形带轴单元ELGE凭借其集成化设计和简便的操作方式,非常适合需要简单而高效的运动和定位控制的应用场景。其强大的功能和高可靠性使其成为市场上一个有力的竞争者。总体而言,我们非常推荐这款产品给需要高效且易于维护的自动化系统的客户。

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR参数

参数
电压 - 负载 -
接口类型 -
拓扑 -
额定电流 -
功率 -
电机类型 步进电机
工艺 -
最大工作供电电压 -
电机类型 - AC,DC -
最小工作供电电压 -
功能 -
安装方式 导线安装
应用等级 商业级
包装方式 散装

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR数据手册

厂牌 PDF简要描述 下载
FESTO 电机驱动器 FESTO ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR数据手册

ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR封装设计

查看详情并下载
Symbol
Footprint
3D Model
