ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR

产品分类: 电机驱动器
厂牌: FESTO
产品描述: Festo 电动缸 ELGE系列, 200mm 最大行程, 24V 直流 输入, 50N
供应商型号: 2039784
供应商: 海外现货
标准整包数: 1

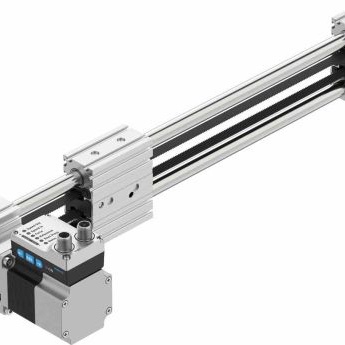

FESTO 电机驱动器 ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR

ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为带齿形带轴单元(Toothed belt axis units ELGE),属于Festo公司生产的机械自动化系统的一部分。这些单元设计用于需要简单且高效运动控制的应用场合,如位置定位任务。产品的主要功能是通过电驱动实现高精度的线性运动,并且可以通过数字输入输出接口或IO-Link进行控制。
    主要应用领域:
    - 工业自动化
    - 机器人技术
    - 包装设备
    - 分拣系统
    - 测试台

    2. 技术参数


    - 驱动电机类型:步进电机
    - 滑动负载:2.8千克
    - 最大馈送力(Fx):50牛顿
    - 速度:1.2米/秒(仅限于行程长度大于250毫米时)
    - 最大加速度:8.5米/秒²
    - 重复精度:±0.1毫米
    - 操作电压:直流24伏特(±15%)
    - 电流消耗:逻辑电压下最大电流消耗为300毫安
    - 接口:IO-Link通信协议
    - 保护等级:IP20
    - 环境温度:0至+50摄氏度
    - 存储温度:-20至+60摄氏度
    - 相对湿度:0至90%
    - 工作寿命:带齿形带系统设计寿命为5000公里

    3. 产品特点和优势


    - 简化操作:无需外部伺服驱动器,所有必要的电子组件都集成在驱动器内,实现了“即插即用”的操作。
    - 多功能控制:标准配置包含数字I/O和IO-Link两种控制选项。
    - 高性价比:设计旨在提供成本效益高的解决方案,适用于多种工业应用。
    - 快速安装:驱动器上的参数设置简单直观,无需特殊专业知识即可完成配置。
    - 高灵活性:提供多种电机安装方式,并可自由选择中间位置。

    4. 应用案例和使用建议


    - 应用案例:在自动化包装线上,这款带齿形带轴单元可以用于准确地将产品从一端移动到另一端,同时支持快速安装和参数调整。
    - 使用建议:对于需要精确定位的应用,应使用适当的附件(如传感器)来检测轴的位置,以确保系统的稳定性和准确性。在选择系统参数时,应根据具体的工作负荷和预期使用寿命来选择合适的型号。

    5. 兼容性和支持


    - 兼容性:可与多种类型的传感器和控制器配合使用,包括Festo品牌的EPCO电动气缸。产品支持IO-Link协议,可以轻松集成到现有的自动化系统中。
    - 厂商支持:Festo提供全面的技术支持和维护服务,包括产品手册下载、在线技术支持等。

    6. 常见问题与解决方案


    - Q1:如何正确连接电源?
    - A1:应将电源连接到M12x1 4针插头的第1脚上,而接地则应连接到第2脚。详细步骤请参考产品手册。
    - Q2:如何配置参数?
    - A2:使用IO-Link连接到控制器后,可通过特定的软件界面进行参数设置。也可以通过直接在驱动器上手动设置来实现。
    - Q3:如何解决异常温度导致的停机问题?
    - A3:当检测到过热时,驱动器会自动停止运行。此时应检查工作环境是否过于恶劣,并适当减少负载或延长运行时间间隔以降低温度。

    7. 总结和推荐


    总体而言,带齿形带轴单元ELGE在自动化控制系统中表现出了出色的性能,特别是其易于使用和高成本效益的特点使其非常适合于需要精准运动控制的工业应用。如果你正在寻找一种可靠且简便的自动化解决方案,Festo的这款产品无疑是一个明智的选择。我们强烈推荐使用这款产品以满足你的自动化需求。

ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR参数

参数
工艺 -
最小工作供电电压 -
拓扑 -
功率 -
电机类型 步进电机
功能 -
额定电流 -
接口类型 -
电机类型 - AC,DC -
最大工作供电电压 -
电压 - 负载 -
安装方式 导线安装
应用等级 商业级
包装方式 散装

ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR数据手册

厂牌 PDF简要描述 下载
FESTO 电机驱动器 FESTO ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR数据手册

ELGE-TB-35-200-0H-ST-M-H1-PLK-AA-AT-FR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7894.9927
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
