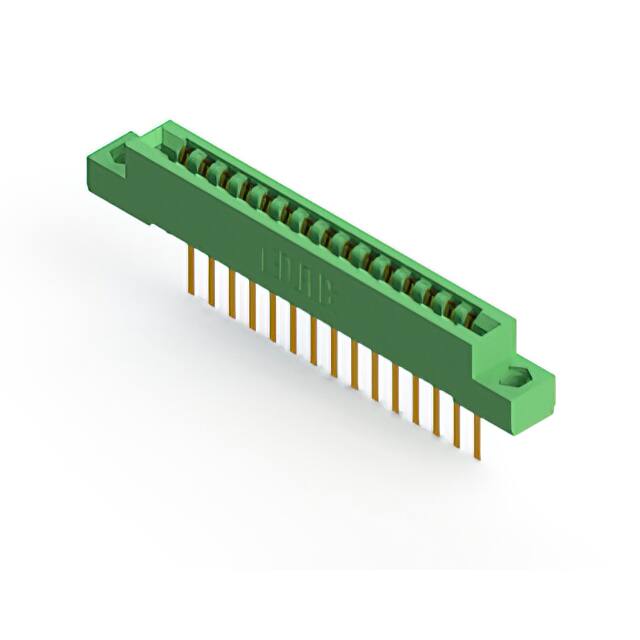

307-015-545-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 15 POS 3.96mm Wire Wrap ST Panel Mount
供应商型号: Q-307-015-545-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-015-545-104

307-015-545-104概述


    产品简介


    本电子元器件为卡边缘连接器(Card Edge Connector),设计用于高密度电路板连接。产品提供单行和双行配置选项,适用于多种电气和电子设备中,如服务器、网络设备和工业控制系统。卡边缘连接器通过简单的机械插接实现信号传输,广泛应用于计算机主板、显卡和其他扩展卡之间。

    技术参数


    - 绝缘电阻:5000兆欧(Megohms)以上
    - 接触力:插入力最大为16盎司(约4.45牛顿),拔出力最小为1盎司(约0.28牛顿)
    - 耐电压:在海平面条件下,相邻触点之间的耐电压可达1800伏交流电
    - 接触电阻:最大10毫欧
    - 电流承载能力:连续电流可达5安培
    - 工作温度范围:-40°C至+105°C
    - 接触材料:铜合金
    - 接触镀层:与接触面配对区域镀金,其余部分镀锡并加镍底镀层
    - 安装选项:包括无安装座、安装孔、浮动眼片等
    - 绝缘材料:UL 94V-0等级的热塑性聚酯

    产品特点和优势


    这款卡边缘连接器采用高品质铜合金作为接触材料,并采用金镀层以保证优异的导电性和抗腐蚀性。镀锡尾部和镍底镀层增加了其在不同环境下的稳定性和可靠性。该系列提供了多种接触数量选择(单行和双行)以及丰富的安装选项,可适应各种复杂的应用场景。此外,低插入力的设计也极大地提升了用户体验。

    应用案例和使用建议


    应用案例:这款连接器在服务器主板中得到了广泛应用。服务器主板通常需要大量的接口来支持高速数据传输和电源供应,卡边缘连接器的高密度和可靠性能很好地满足了这些需求。
    使用建议:在使用过程中,建议确保电路板的厚度和连接器的设计相匹配,以确保接触力和电气性能。同时,注意环境温度的变化,确保在规定的温度范围内使用。对于长期在高温环境下运行的设备,建议选择具有更高温度等级的产品。

    兼容性和支持


    此款卡边缘连接器符合RoHS标准,并获得了UL认证。其安装选项丰富,可以灵活地配合不同的安装需求。厂商提供技术支持和售后保障,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方法:检查接触表面是否干净,重新插拔以确保良好接触;如果仍然存在问题,可能需要更换连接器。

    - 问题:插入力过大
    - 解决方法:确认电路板厚度与连接器适配,若电路板过厚或过薄则可能导致插入力异常。
    - 问题:电气连接不稳定
    - 解决方法:检查所有连接器和电路板是否牢固固定,必要时可以尝试清洁和润滑连接点。

    总结和推荐


    这款卡边缘连接器以其出色的电气性能、高可靠性和多样化配置,成为高端电子设备的理想选择。尤其适合那些需要在严苛环境中保持长时间稳定运行的应用场合。强烈推荐给寻求高性能连接解决方案的工程师和技术采购人员。

307-015-545-104参数

参数
长*宽*高 82.45mm(长度)*29.66mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-015-545-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-015-545-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-015-545-104 307-015-545-104数据手册

307-015-545-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 58.848
100+ ¥ 32.4146
250+ ¥ 28.7469
500+ ¥ 27.144
1000+ ¥ 22.6464
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1471.2
