009159012651906

厂牌: AVX
产品描述: Conn Card Edge SKT 12 POS 1mm Solder ST SMD T/R
供应商型号: TS-009159012651906
供应商: 海外现货
标准整包数: 700

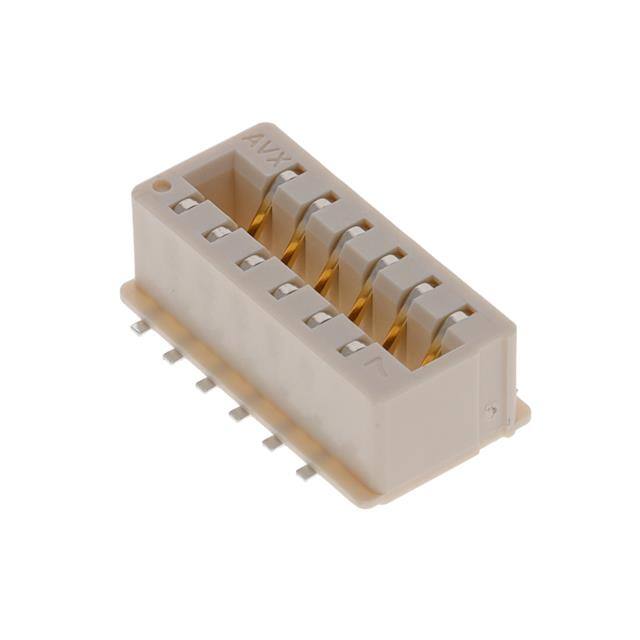

AVX 卡边缘连接器 - 边缘板连接器 009159012651906

009159012651906概述

    # 垂直双排顶入式卡边缘连接器 9159-650 技术手册

    产品简介


    垂直双排顶入式卡边缘连接器(型号:9159-650)是京瓷AVX互联产品线的一部分,旨在为众多应用提供可靠的板对板连接解决方案。这款连接器属于单件式设计,适用于汽车及运输、工业以及照明等领域。它通过增强的接触系统,提供了高可靠性,能够在广泛的温度范围内工作,并且可以承受高达2.5安培/触点的电流。此外,这种设计还支持双排位配置,从而在较小的空间内提供了更多的接触位置。

    技术参数


    电气参数
    - 电流评级: 2.5 安培/触点
    - 电压评级: 300 VAC
    - 绝缘材料: 高温尼龙,符合UL94V-0标准
    - 接触材料: 黄铜铍铜
    - 镀层: 金/镍上锡
    - 循环寿命: 10次
    环境参数
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -40°C 至 +70°C
    机械参数
    - 连接器尺寸: 多种选项,例如2x2至2x6
    - 插针间距: 2.5 毫米
    - 绝缘体颜色: 白色
    - 连接器外壳材料: 玻璃填充高温尼龙,UL94V-0阻燃

    产品特点和优势


    垂直双排顶入式卡边缘连接器具备多种显著的优势,使其在市场上的竞争力非常强。这些优势包括:
    - 双排位设计: 提供了在相同空间内的双倍触点数。
    - 高性能镀层: 金/镍上锡接触系统,确保高可靠性,并适合在恶劣环境中使用。
    - 可选热缩带版本: 支持拾放机器和表面贴装技术(SMT)焊接。
    - 可极化版本: 支持错误插入预防。

    应用案例和使用建议


    应用场景
    这款连接器广泛应用于汽车、运输、工业控制和照明等多个领域。特别是在需要高密度、高可靠性的应用场景中表现出色。例如,在某些汽车应用中,此款连接器可用于电源和信号传输,以提高系统的稳定性和安全性。
    使用建议
    在选择连接器时,考虑应用的具体需求至关重要。对于需要高电流传输的应用,可以选择具有更高电流评级的版本。而对于需要高精度、防止误插的场合,则建议选用带极化的版本。

    兼容性和支持


    垂直双排顶入式卡边缘连接器设计用于与指定厚度的电路板进行垂直焊接安装,确保连接器能够紧密贴合电路板。此外,京瓷AVX提供相应的技术支持和服务,包括产品说明书和应用指南,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 连接器未能正确锁定:
    - 解决方法: 确认电路板设计是否符合连接器的推荐布局,并检查是否存在机械障碍。
    2. 电流传输不足:
    - 解决方法: 核实所选连接器的电流评级是否满足应用要求。
    附加支持
    请参考京瓷AVX的产品规范文件201-01-226和应用说明201-01-227以获得更详细的指导和支持。

    总结和推荐


    综上所述,垂直双排顶入式卡边缘连接器9159-650以其强大的性能、高可靠性以及广泛的应用范围成为市场上的一款优质产品。它不仅适用于各种复杂的工作环境,还能有效地提升系统的整体性能。因此,强烈推荐使用这款连接器来实现高效率的板对板连接解决方案。

009159012651906参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009159012651906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009159012651906数据手册

厂牌 PDF简要描述 下载
AVX 卡边缘连接器 - 边缘板连接器 AVX 009159012651906 009159012651906数据手册

009159012651906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 1.0004 ¥ 8.5034
1400+ $ 0.8658 ¥ 7.3593
2100+ $ 0.8322 ¥ 7.0737
3500+ $ 0.8208 ¥ 6.9768
4900+ $ 0.798 ¥ 6.783
库存: 2800
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 5952.38
