首页  >  产品百科  >  306-036-520-101

306-036-520-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 36 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-306-036-520-101
供应商: 期货订购
标准整包数: 25

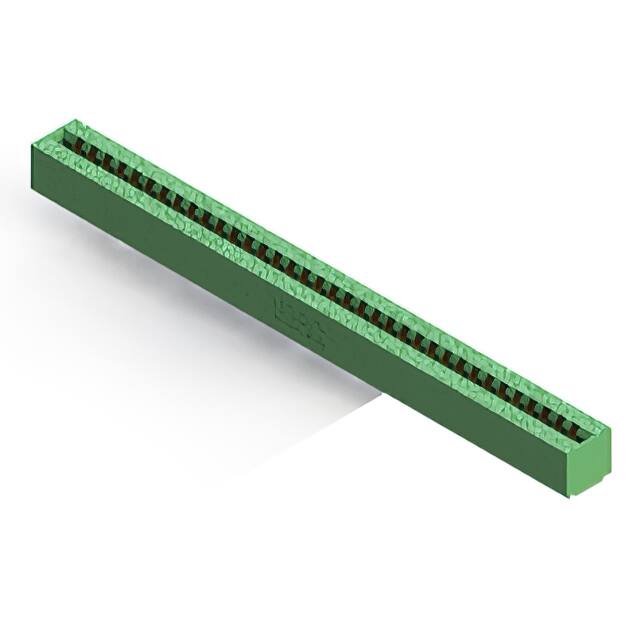

EDAC 卡边缘连接器 - 边缘板连接器 306-036-520-101

306-036-520-101概述

    Card Edge Connector 0.156” (3.96mm) Pitch

    产品简介


    Card Edge Connectors 是一种广泛应用于各种电子设备中的连接组件,主要用于电路板之间的电气连接。这些连接器以紧凑的设计提供可靠的电气连接,适用于计算设备、通信系统、工业自动化设备等多种应用场景。该系列的卡边缘连接器采用了标准化设计,并提供了多种配置选项以适应不同的设计需求。

    技术参数


    - 间距: 0.156英寸(3.96毫米)
    - 绝缘体颜色: 绿色或黑色
    - 接触行数: 单行
    - 总接触数: 可达43个(双排)
    - 尾部尺寸: .087 x .015英寸(2.21 x 0.38毫米)至.037 x .015英寸(0.94 x 0.38毫米)
    - 尾部长度: 可选.282英寸(7.16毫米)至.125英寸(3.18毫米)
    - 接插力: 每对接触对最大16盎司(4.45牛顿)
    - 拔出力: 每对接触对最小1盎司(0.28牛顿)
    - 电流容量: 最大5安培
    - 接触电阻: 最大10毫欧姆
    - 绝缘电阻: 最小5000兆欧姆
    - 耐压等级: 1800伏交流(峰值)在海平面
    - 工作温度范围: -40°C 至 +105°C
    - 材料: 绝缘材料为UL 94V-0级热塑性聚酯;接触材料为铜合金,金涂层在配接区域,锡涂层在尾部,镍底涂层

    产品特点和优势


    - 高度集成设计: 适用于电路板间的电气连接,特别适合需要高密度连接的应用场合。
    - 多样化接触选项: 包括导线孔和PC尾部,可满足不同电气连接的需求。
    - 灵活的安装方式: 提供多种安装选项,如无耳环、圆形安装孔、浮动眼片等,确保适应不同机械环境。
    - 可靠性和耐用性: 具有低接触电阻和高耐压等级,确保长期使用稳定可靠。
    - 符合RoHS标准: 环保设计,符合全球环境保护要求。

    应用案例和使用建议


    - 服务器主板: 用于数据中心的服务器主板,要求高性能和可靠性。
    - 网络交换机: 在电信级设备中用于内部电路板之间的连接,确保高速数据传输的稳定性。
    - 工业控制设备: 适用于需要高可靠性的工业自动化系统,能够承受恶劣的工作环境。
    - 医疗设备: 高可靠性要求的医疗设备中用于关键信号的传输。
    使用建议:
    - 环境适应性: 使用前需考虑工作环境中的湿度和温度变化,确保符合操作条件。
    - 正确安装: 根据设备的具体要求选择合适的安装方式,避免因安装不当导致接触不良。
    - 保持清洁: 定期清洁接触点,避免灰尘和腐蚀物的影响。

    兼容性和支持


    - 兼容性: 这些连接器可以兼容多种电路板厚度(.054至.070英寸),并可与多种其他标准电子元器件配合使用。
    - 技术支持: EDAC公司提供了全面的技术支持,包括安装指导、故障排除和定制化服务。

    常见问题与解决方案


    - 接触不良: 检查连接器是否正确安装,确保没有灰尘或腐蚀物影响接触点。
    - 电流容量不足: 检查所选连接器的电流容量是否足够,并确认其用于适当的应用场合。
    - 耐压问题: 确认是否在适当的电压下使用,避免超出额定值导致损坏。

    总结和推荐


    总体而言,Card Edge Connectors是一款非常可靠且多样化的电子元件,适用于多种应用场景。其优良的电气性能、灵活的安装选项和广泛的兼容性使其成为市场上的一款优秀产品。对于需要高性能和可靠连接的应用,强烈推荐使用这款连接器。

306-036-520-101参数

参数
长*宽*高 150.52mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

306-036-520-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-036-520-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-036-520-101 306-036-520-101数据手册

306-036-520-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 111.348
100+ ¥ 62.8232
250+ ¥ 51.597
500+ ¥ 46.1796
1000+ ¥ 41.72
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2783.7
