首页  >  产品百科  >  307-012-501-102

307-012-501-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-307-012-501-102
供应商: 期货订购
标准整包数: 25

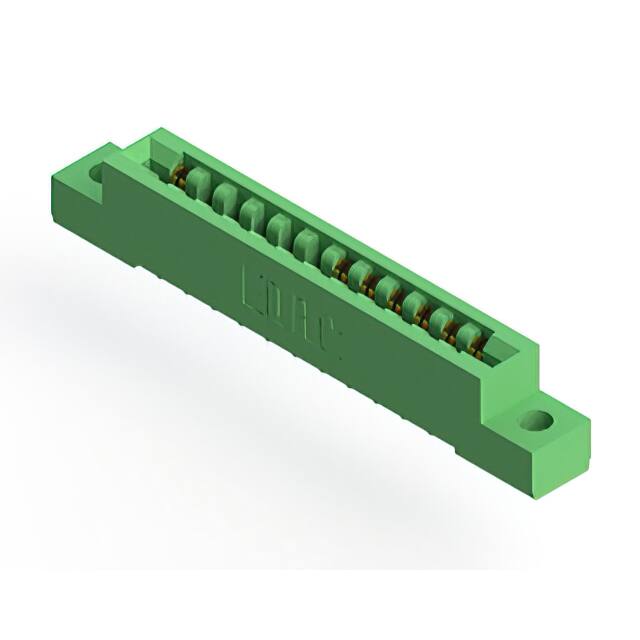

EDAC 卡边缘连接器 - 边缘板连接器 307-012-501-102

307-012-501-102概述

    # 高质量文章:电子元器件产品技术手册解析

    产品简介


    本文介绍了一款高可靠性、多功能的电子元器件——307/357系列卡边缘连接器。该连接器广泛应用于各种电子设备,如计算机主板、服务器背板和通信设备。它通过其独特的设计提供了卓越的电气性能和机械强度。

    技术参数


    以下是该连接器的主要技术参数:
    | 参数 | 规格 |

    | 绝缘材料 | UL 94V-0等级热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 接合面为金电镀,尾部为锡电镀,镍底层电镀 |
    | 额定电流 | 5A(连续) |
    | 接触电阻 | 最大10毫欧 |
    | 耐电压 | 1800VAC rms(海拔高度) |
    | 拔出力 | 每对接触点最小1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作温度 | -40°C 至 +105°C |
    | 插入力 | 每对接触点最大16盎司(4.45牛顿) |

    产品特点和优势


    - 低拔出力和插入力:易于插拔,减少安装和拆卸时的操作复杂性。
    - 高可靠性:UL 94V-0等级绝缘材料确保优异的阻燃性。
    - 多接触配置:单排或多排接触点配置可选,适应不同的应用需求。
    - 低接触电阻:接触电阻不超过10毫欧,确保可靠的电气连接。
    - 宽工作温度范围:可在极端温度环境下稳定工作,适合工业和汽车应用。

    应用案例和使用建议


    该连接器在多种应用场景下表现优异,例如:
    - 服务器和数据中心:作为高密度互连的解决方案,确保高效的数据传输。
    - 通信设备:在高速数据传输环境中提供稳定的连接性能。
    - 工业自动化:适用于恶劣的工作环境,如高湿度和振动条件。
    使用建议:
    - 在使用过程中确保正确的插拔力度,避免过度用力导致接触不良。
    - 定期检查连接器状态,特别是在高温和高湿度环境下使用时,应更频繁地进行维护。

    兼容性和支持


    - 兼容性:支持不同厚度的PCB板,确保广泛的适用性。
    - 维护支持:制造商提供详尽的技术支持文档和在线服务,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查并确保所有连接器都正确安装。 |
    | 插入力过大 | 确保使用的材料符合要求,减少插入时的阻力。 |
    | 耐压不足 | 更换为更高耐压等级的连接器,或减少使用环境中的干扰。 |

    总结和推荐


    综上所述,307/357系列卡边缘连接器以其卓越的电气性能、可靠性和广泛的适用性,在多个应用领域表现出色。它不仅满足了严苛的工作环境需求,还提供了多样化的配置选择,是一款值得推荐的高性能连接器。
    总之,如果您正在寻找一款可靠且高效的连接解决方案,307/357系列连接器是一个理想的选择。

307-012-501-102参数

参数
长*宽*高 70.56mm(长度)*17.09mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-012-501-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-012-501-102数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-012-501-102 307-012-501-102数据手册

307-012-501-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 105.192
100+ ¥ 58.6342
250+ ¥ 53.6679
500+ ¥ 49.8568
1000+ ¥ 39.592
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2629.8
