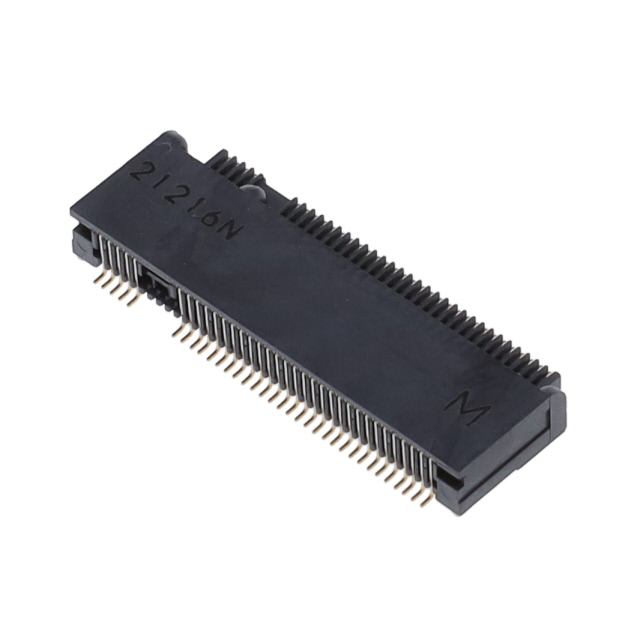

1-2199119-6

厂牌: TE CONNECTIVITY
产品描述: M.2 Connectors are part of the Next Generation Form Factor (NGFF) product line. They are available with 2.25mm, 3.2mm, or 4.2mm height and GF, 15U\", or 30u\" gold plating. Spring Fingers can be used in the consumer electronics, industrial, automotive, and medical industries. They can be used for many applications including notebook, Ultrabook, and desktop PCs, tablets, servers, gaming devices, and portable mobile devices.
供应商型号: Q-1-2199119-6
供应商: 国内现货
标准整包数: 4800
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 1-2199119-6

1-2199119-6概述

    M.2 NGFF Connectors: 技术手册解析

    1. 产品简介


    产品类型:M.2 NGFF连接器
    主要功能:用于板到板连接,适用于电源电路
    应用领域:广泛应用于计算机主板、存储模块、服务器及移动设备等领域

    2. 技术参数


    - 高度:3.2毫米 [.126英寸]
    - 连接器和键控代码:M
    - 金镀层:用于接触点
    - 操作温度范围:-40°C至80°C [-40°F至176°F]
    - 电路应用:电源
    - 接触面积电镀材料:金
    - 端子配置:两行,67个位置
    - PCB安装方向:直角安装
    - 终止方式:PCB表面贴装
    - 机械附件:板载安装
    - 外壳材料:高温热塑性塑料
    - 中心线(节距):0.5毫米 [.02英寸]
    - 连接器长度:21.9毫米 [.862英寸]
    - 连接器宽度:8.7毫米 [.343英寸]
    - 接口电镀材料:金
    - 电流承载能力:最大0.5安培
    - 耐焊锡工艺能力:最高260°C
    - 包装方法:带卷包装
    - 合规性:符合欧盟RoHS、ELV和REACH标准

    3. 产品特点和优势


    - 高可靠性:采用高温热塑性塑料外壳,适合极端工作环境。
    - 高性能:支持高达50VAC的操作电压,具有出色的电气特性。
    - 灵活性:多种安装选项和配置选择,适应不同应用场景。
    - 易于安装:表面贴装设计简化了组装过程。
    - 环境友好:低卤素材料,不含有害物质,环保安全。

    4. 应用案例和使用建议


    应用案例:
    - 在笔记本电脑中,M.2 NGFF连接器常用于连接SSD硬盘,提高数据传输速度。
    - 在服务器中,它们被用来连接各种扩展卡,如网络卡和存储扩展卡,以增强服务器的功能。
    使用建议:
    - 确保连接器与对应的插座正确对齐,避免强制插入导致损坏。
    - 使用适当焊接温度,确保可靠连接。
    - 在安装过程中,要确保插头和插座之间的接触面积尽可能大,以获得最佳的电气性能。

    5. 兼容性和支持


    - 兼容性:该产品与市场上常见的M.2 NGFF插槽兼容,可以无缝集成到现有系统中。
    - 技术支持:客户可以通过拨打免费电话+1 800 522 6752获得技术支持和咨询服务。

    6. 常见问题与解决方案


    - 问题1:连接不稳定
    解决方案:检查是否有正确的电源供应,并确保所有接线正确连接。
    - 问题2:电流承载能力不足
    解决方案:检查系统中的总电流需求,确认是否超过了连接器的最大承载能力。
    - 问题3:温度异常
    解决方案:确认是否工作在规定的温度范围内,如果超过范围,可能需要采取散热措施。

    7. 总结和推荐


    综合评估:
    M.2 NGFF连接器以其卓越的电气性能、可靠的机械结构和广泛的适用性,成为了现代计算设备中的理想选择。其高可靠性、灵活性和环境友好性使其在多种应用场景中表现出色。
    推荐:
    强烈推荐使用M.2 NGFF连接器,尤其是在要求高性能、高可靠性的应用场合。无论是用于笔记本电脑还是服务器,它都能提供稳定且高效的电源连接解决方案。

1-2199119-6参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1-2199119-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2199119-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 1-2199119-6 1-2199119-6数据手册

1-2199119-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9600+ ¥ 10.3539
10000+ ¥ 8.6219
25000+ ¥ 8.2404
库存: 960000
起订量: 9600 增量: 0
交货地:
最小起订量为:9600
合计: ¥ 99397.44
直接购买
加入购物车
