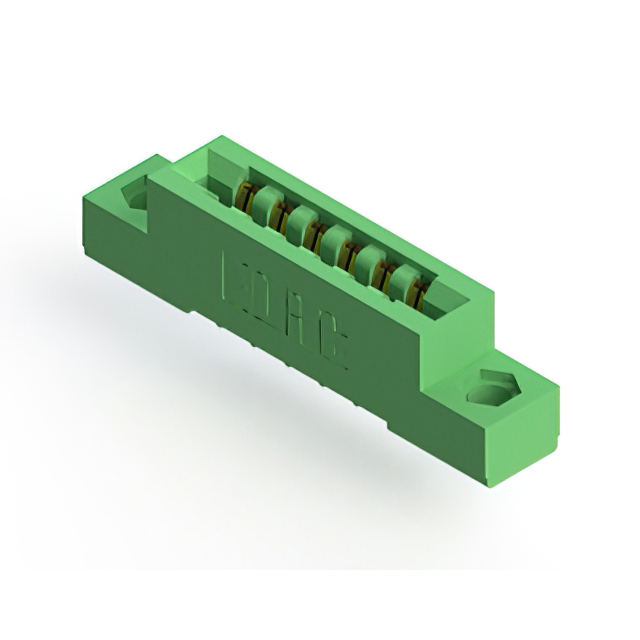

307-006-531-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 6 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-006-531-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-006-531-104

307-006-531-104概述

    # 电子元器件产品技术手册

    1. 产品简介


    基本介绍
    本文介绍的是一款适用于电路板连接的电子元器件——卡边缘连接器(Card Edge Connector),型号为307/357系列。该产品主要用于PCB(印刷电路板)之间的电连接,具有紧凑设计、高性能和高可靠性等特点。广泛应用于计算机、服务器、工业控制设备等领域。
    主要功能
    - 实现PCB之间高效稳定的电连接。
    - 支持多种接触方式,包括焊接尾部(P.C. Tail)、穿线孔(Wire Hole)等。
    - 多种接插方向选择,可适应不同的安装需求。
    - 提供多个孔位和接插行数选择,以满足不同应用场景。
    应用领域
    - 计算机主板和扩展卡连接
    - 工业自动化控制系统
    - 数据中心和服务器系统
    - 高性能计算和网络设备

    2. 技术参数


    基本技术规格
    | 参数 | 规格 |

    | 绝缘材料 | UL 94V-0级热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 端接面金镀层,其他部分锡镀层,镍底层镀层 |
    | 连续电流等级 | 5A |
    | 接触电阻 | 最大10毫欧 |
    | 耐压等级 | 1800VAC rms |
    | 拔出力 | 最小0.28牛顿(每对接点对) |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 操作温度范围 | -40°C 至 +105°C |
    接触点规格
    - 单排接触点:读取单侧的子板
    - 双排接触点:读取双侧的子板
    插拔力
    | 参数 | 最大值(牛顿) |

    | 插入力 | 4.45 |
    | 拔出力 | 0.28 |
    尾部尺寸和长度
    | 类型 | 端子代码 | 形状 | 尺寸(英寸) | 长度(英寸) |

    | 穿线孔 | 505 | 圆孔 | 0.087 x 0.013 | 0.282 |
    | 焊接尾 | 525 | 平坦尾 | 0.046 x 0.013 | 0.213 |
    | 焊接尾 | 527 | 平坦尾 | 0.046 x 0.013 | 0.358 |
    | 穿线孔 | 501 | 圆孔 | 0.089 x 0.014 | 0.213 |

    3. 产品特点和优势


    独特功能和优势
    - 高性能绝缘材料:采用UL 94V-0等级的热塑性聚酯,保证了产品的耐燃性和稳定性。
    - 耐用的接触材料:铜合金作为接触材料,并在其表面进行了特殊的镀层处理,提高了导电性能和防腐蚀能力。
    - 灵活的接触形式:提供多种接触形式,如焊接尾部、穿线孔和绕线等,可以适应不同场景下的连接需求。
    - 易于组装:接触点间距为0.156英寸(3.96毫米),支持标准的PCB厚度,使组装更加方便快捷。
    - 多样的安装选项:提供了丰富的安装选项,用户可以根据具体需求选择合适的安装方式。
    市场竞争力
    - 高可靠性:通过严格的电气和机械测试,确保了产品在恶劣环境下依然能够稳定工作。
    - 高密度集成:单排最多可达44个接触点,双排可达88个接触点,适用于需要高密度连接的应用场合。
    - 环保设计:RoHS合规认证,符合全球环保标准,降低了对环境的影响。

    4. 应用案例和使用建议


    应用案例
    - 计算机主板:用于主板与扩展卡之间的连接。
    - 服务器系统:在数据中心环境中实现高效的电源和数据传输。
    - 工业控制设备:实现工业现场各种传感器和执行器的可靠连接。
    使用建议
    - 在使用过程中,需确保接触点清洁无尘,避免氧化影响电性能。
    - 为了延长使用寿命,定期进行维护检查,确保所有连接牢固可靠。
    - 在高温高湿环境中使用时,需注意适当防护措施,以防湿气和灰尘进入影响性能。

    5. 兼容性和支持


    兼容性
    该连接器适用于厚度为0.062英寸(1.57毫米)的PCB,可与大多数PCB主板和扩展卡良好兼容。
    支持和服务
    - 厂商提供详尽的技术文档和支持服务。
    - 提供定制化生产,满足客户特定需求。
    - 配套齐全的安装指南和使用手册,便于用户快速上手。

    6. 常见问题与解决方案


    问题一:插入力过大
    解决方案:检查是否使用正确的安装工具和方法,确认接触点和PCB之间没有异物阻碍。
    问题二:接触不良
    解决方案:清洁接触点,确保接触面干净无污垢;检查插头和插座是否匹配正确,必要时更换新的连接器。
    问题三:频繁出现连接不稳定的情况
    解决方案:检查是否有松动的接触点,重新安装并确保所有的连接牢固;检查电路设计是否合理,避免过载。

    7. 总结和推荐


    综合评估
    该产品在设计和性能上表现优秀,尤其在高密度集成、环境适应性方面具有显著优势。通过多种材料和工艺的选择,保证了连接器在各种复杂应用场景下的稳定性和可靠性。
    是否推荐使用
    综上所述,我们强烈推荐这款307/357系列卡边缘连接器。它不仅在性能上表现出色,而且在制造工艺和用户体验方面也做了充分的考虑。无论是对于普通消费者还是专业工程师来说,都是一个值得信赖和推荐的产品。
