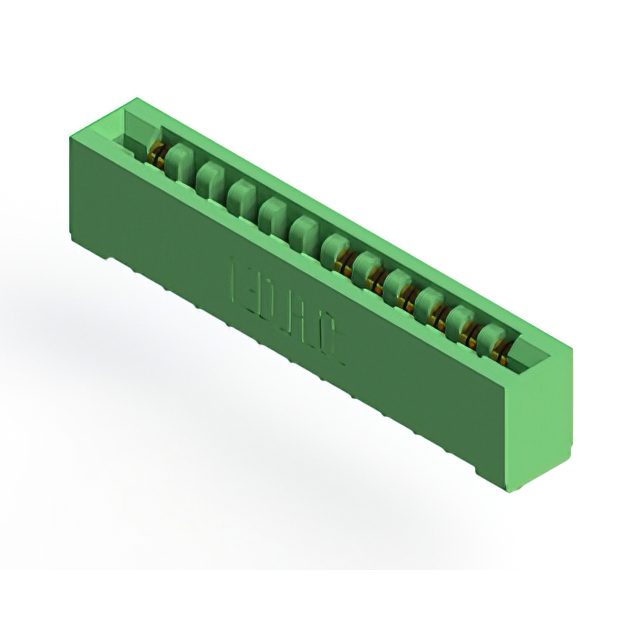

307-012-501-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder Lug ST
供应商型号: Q-307-012-501-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-012-501-101

307-012-501-101概述

    # 307/357系列卡边连接器技术手册

    产品简介


    307/357系列卡边连接器是一种高性能的卡边缘接触装置,专为PC板上的电子信号传输设计。其独特的0.156英寸(3.96毫米)接触间距和0.200英寸(5.08毫米)行间距使得它能够轻松满足各种高密度布线需求。此连接器支持0.062英寸(1.57毫米)厚度的PC板,适合多种不同的应用场合。此外,它提供单排或多排配置,支持不同数量的接触点(从6到88个),并且提供了广泛的安装选项以适应不同的机械结构要求。
    主要功能
    - 高密度接触点布局:紧凑的设计确保了在有限空间内实现更多的触点连接。
    - 多种尾部端接方式:包括焊锡孔、压接针脚及电线绕接等多种形式。
    - 出色的绝缘性能:采用UL 94 V-0级阻燃材料作为绝缘体,保障安全可靠的操作环境。
    - 广泛的应用范围:适用于计算机、通信设备、工业控制等领域。
    应用领域
    - 计算机主板和其他电路板之间的数据交换;
    - 网络设备如路由器、交换机等内部组件间的互联;
    - 工业自动化控制系统中的信号传输。

    技术参数


    | 参数名称 | 规格值 |

    | 绝缘材料 | UL 94 V-0级热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 插针区域金镀层;尾部锡镀层+镍底涂层 |
    | 额定电流 | 连续5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 耐电压 | 海拔高度下1800伏交流电 |
    | 拔出力 | 每对接触点至少1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作温度 | -40°C至+105°C |

    产品特点和优势


    1. 卓越的电气性能:通过严格测试验证,保证了低接触电阻和稳定的信号传递质量。
    2. 多样化的设计选择:无论是单排还是双排配置,都能灵活应对各种复杂的布线需求。
    3. 坚固耐用:采用高品质铜合金材质并经过专业表面处理,具有优异的抗腐蚀性和长期稳定性。
    4. 易于安装与维护:多种安装方式可供选择,便于装配过程中的操作便捷性。

    应用案例和使用建议


    示例一:服务器背板连接
    在一个典型的服务器系统中,多个处理器模块需要同时连接到同一块背板上。此时可以选用双排44针脚版本的产品来实现高效的多通道通信。
    使用建议:
    - 在实际部署前务必检查所有连接点是否正确无误;
    - 定期清理接口处灰尘以防氧化影响导电效果。
    示例二:打印机内部电路连接
    打印机通常包含复杂的小型化电路板组网,对于此类应用来说,单排10针脚型号将是理想之选。
    使用建议:
    - 根据打印频率调整电源输入功率;
    - 若发现异常断开现象,可尝试重新插拔或清洁触点表面。

    兼容性和支持


    307/357系列卡边连接器完全符合RoHS环保标准,并且得到了UL的认可证书。我们提供全面的技术文档支持,包括详细的产品规格说明书、安装指南以及故障排查手册。如果您有任何疑问,请随时联系我们的客户服务团队获取帮助。

    常见问题与解决方案


    1. 问:如何判断连接器已经损坏?
    - 答:如果发现信号传输中断或者连接不稳定,则可能是连接器出现故障。此时应立即停止使用并进行检查。

    2. 问:如何预防短路的发生?
    - 答:确保每次插入时都按照指示方向平稳操作,避免强行按压造成内部损坏。

    总结和推荐


    综上所述,307/357系列卡边连接器凭借其出色的电气性能、多样化的配置选项以及可靠的机械强度,在众多行业中得到了广泛应用。特别适合那些对连接稳定性要求极高的场合。因此,我们强烈推荐这一款产品给所有需要高性能卡边缘连接解决方案的专业人士。
    如果您正在寻找一款既能满足高标准又兼顾成本效益的连接器产品,那么307/357系列无疑是您的最佳选择!

307-012-501-101参数

参数
长*宽*高 55.42mm(长度)*17.09mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-012-501-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-012-501-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-012-501-101 307-012-501-101数据手册

307-012-501-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 105.192
100+ ¥ 58.6342
250+ ¥ 53.6679
500+ ¥ 49.8568
1000+ ¥ 39.592
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2629.8
