305-050-521-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 50 POS 3.96mm Solder ST Thru-Hole
供应商型号: 3807080
供应商: 海外现货
标准整包数: 1

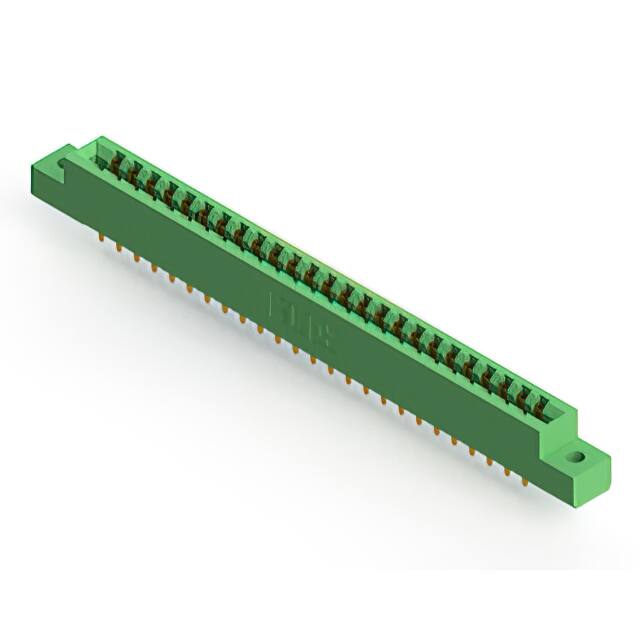

EDAC 卡边缘连接器 - 边缘板连接器 305-050-521-202

305-050-521-202概述


    产品简介


    该电子元器件是EDAC公司生产的305/315/355系列卡边缘连接器(Card Edge Connector),适用于0.156英寸(3.96毫米)间距的应用。这类连接器主要用于印刷电路板(PCB)之间的电气互连,广泛应用于计算机、通信设备以及其他需要高密度连接的应用领域。

    技术参数


    - 绝缘材料:UL 94V-0等级的热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:接触区域镀金,尾部镀锡且底部有镍镀层
    - 电流容量:最大5安培
    - 接触电阻:最大10毫欧姆
    - 耐电压:在海平面,相邻接触之间可承受1800伏特AC(均方根值)
    - 拔出力:每对接点最小为1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接点最大为16盎司(4.45牛顿)

    产品特点和优势


    该系列连接器具有以下特点和优势:
    - 接触间距为0.156英寸(3.96毫米),行间距为0.140英寸(3.56毫米)
    - 可接受0.062英寸(1.57毫米)厚的PCB
    - 低轮廓绝缘体,高度为0.470英寸(11.94毫米)
    - 接触尾端配置选项包括PCB尾端、导线孔、引伸板弯折
    - 单排或双排配置
    - 多种安装方式
    - 可接受接触极化键
    - 预装板引导组件可用
    - 符合RoHS标准及UL认证
    这些特点使其成为高可靠性应用的理想选择,尤其适合需要高密度连接的场景。

    应用案例和使用建议


    该连接器常用于高速数据传输系统中,如服务器、路由器、交换机等。由于其可靠的机械性能和电气特性,确保了长时间稳定运行。对于使用此连接器的应用,建议定期进行电气检测以保证性能稳定,并根据应用需求选择合适的安装方式。

    兼容性和支持


    该连接器与各种PCB尺寸兼容,可根据具体应用场景选择合适的绝缘颜色和安装选项。EDAC公司提供了详尽的技术支持和维护服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:插入力过大,影响装配效率
    - 解决方案:检查插入工具是否符合要求,确保接触表面无损伤或污染。
    2. 问题:接触电阻过高,影响信号完整性
    - 解决方案:清洁接触表面并重新装配,确保镀层完整。
    3. 问题:耐电压测试失败
    - 解决方案:确认连接器正确安装,检查是否有任何物理损坏或污染。

    总结和推荐


    综上所述,EDAC公司的305/315/355系列卡边缘连接器凭借其稳定的性能和多样的配置选项,在高密度互连应用中表现出色。无论是对可靠性有严格要求的工业控制领域,还是追求高性能的数据中心,都是理想的选择。建议在相关项目中优先考虑这一产品。

305-050-521-202参数

参数
长*宽*高 122.07mm(长度)*8.71mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-050-521-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-050-521-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-050-521-202 305-050-521-202数据手册

305-050-521-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.8499
10+ ¥ 82.9265
25+ ¥ 81.4457
50+ ¥ 79.9649
250+ ¥ 79.9649
500+ ¥ 79.9649
1000+ ¥ 79.9649
库存: 71
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 88.84
