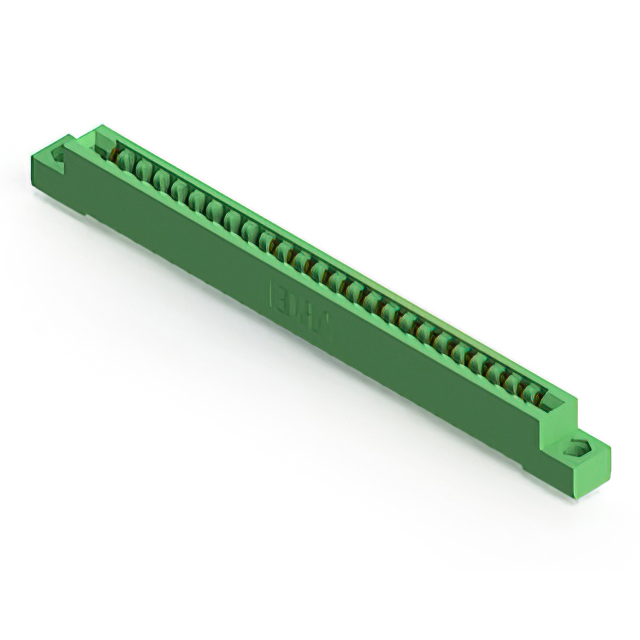

307-025-505-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 25 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-307-025-505-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-025-505-104

307-025-505-104概述

    307-025-505-104 卡边连接器技术手册

    产品简介


    307-025-505-104 是一款卡边连接器,广泛应用于电路板间的数据传输和电源传输。该连接器通过卡槽与PCB板配合使用,主要用于各种电子设备,如计算机、服务器、通信设备及工业控制设备中。该产品通过标准接口确保可靠的数据传输和稳定的电源供应,适用于多种复杂的应用环境。

    技术参数


    以下是307-025-505-104卡边连接器的主要技术规格:
    - 外形尺寸:单排或双排接触点排列,接触点间距为0.240英寸(6.10毫米)至0.260英寸(6.60毫米)。
    - 安装孔直径:安装孔直径为0.156英寸(3.96毫米)。
    - 接触点尾部长度:接触点尾部长度为0.282英寸(7.16毫米)。
    - 接触点间距:接触点之间的间距为0.156英寸(3.96毫米),行间距为0.200英寸(5.08毫米)。
    - 卡槽厚度:卡槽接受0.054英寸(1.37毫米)至0.070英寸(1.78毫米)厚的PCB板。
    - 接触点位置:接触点的位置距离底部0.175英寸(4.45毫米)。
    - 接触代码:接触点具有不同的代码,用于标识不同的功能。

    产品特点和优势


    307-025-505-104卡边连接器具有以下特点和优势:
    - 高可靠性:设计有坚固的结构和可靠的接触机制,确保在不同环境下的稳定运行。
    - 易用性:安装孔的设计使得安装过程简单方便,减少了安装时间。
    - 多功能性:适用于多种应用场合,特别是需要高密度连接的应用。
    - 耐用性:材料选择上考虑了耐久性,能够在长时间内保持稳定的性能。

    应用案例和使用建议


    307-025-505-104卡边连接器常用于以下场景:
    - 服务器和数据中心:用于主板和扩展卡之间的高速数据传输。
    - 通信设备:提供可靠的信号传输和电源供应。
    - 工业控制系统:适应于各种工业环境,保证稳定的数据传输和控制信号传输。
    使用建议:
    - 在使用前仔细检查安装孔的直径和接触点的位置,确保正确安装。
    - 定期检查连接器的状态,确保接触良好,避免接触不良导致的数据传输问题。

    兼容性和支持


    - 兼容性:本产品兼容多种PCB板厚度和尺寸,适用范围广泛。
    - 支持和服务:制造商提供详尽的技术文档和售后服务,包括安装指导和故障排除支持。

    常见问题与解决方案


    - 问题:接触不良导致数据传输不稳定。
    解决方案:检查安装是否正确,确保接触点充分接触并清洁接触面。
    - 问题:接触点磨损。
    解决方案:定期更换接触点,以保持良好的接触效果。

    总结和推荐


    307-025-505-104是一款设计优良、性能稳定的卡边连接器,适用于多种应用环境。其可靠的接触机制和简便的安装方式使其在市场上具有较高的竞争力。总体而言,该产品非常值得推荐使用。

307-025-505-104参数

参数
长*宽*高 122.07mm(长度)*18.84mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
