306-006-525-101

厂牌: EDAC
产品描述: Card Edge Connector
供应商型号: Q-306-006-525-101
供应商: 期货订购
标准整包数: 25

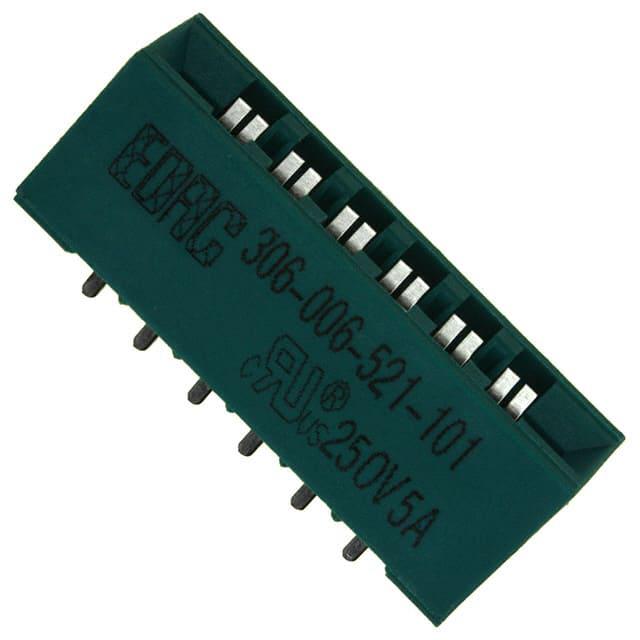

EDAC 卡边缘连接器 - 边缘板连接器 306-006-525-101

306-006-525-101概述

    电子元器件产品技术手册:Card Edge Connector

    产品简介


    本产品是一款卡边连接器,具有0.156英寸(3.96毫米)的接触间距。其主要功能是在印刷电路板(PCB)之间提供高密度的数据传输接口。这类连接器广泛应用于电信设备、服务器、计算机、网络交换机以及其他需要高速数据传输的应用场景。

    技术参数


    以下是Card Edge Connector的主要技术规格和性能参数:
    - 接触间距:0.156英寸(3.96毫米)
    - 绝缘体颜色:绿色(306/316系列)和黑色(356系列)
    - 卡槽长度:标准长度(根据MIL-C-21097标准),316系列较短
    - 接触总数:6到43个接触点
    - 接触代码:
    - 500型:带焊线孔
    - 520型:PC尾部,尺寸0.046 x 0.015英寸
    - 521型:PC尾部,尺寸0.037 x 0.015英寸
    - 尾部尺寸:“G”型,0.282英寸(7.16毫米)
    - 安装选项:
    - 无安装座(代码x101)
    - 直径0.128英寸(3.25毫米)安装孔(代码x102)
    - 直径0.156英寸(3.96毫米)安装孔(代码x104)
    - 绝缘材料:UL 94V-0等级的聚酯塑料
    - 接触材料:铜合金
    - 接触镀层:插合区域镀金,尾部镀锡并含有镍底镀层
    - 额定电流:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压:1800伏交流(海平面),相邻接触间
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接触点最大16盎司(4.45牛顿)
    - 拔出力:每对接触点最小1盎司(0.28牛顿)

    产品特点和优势


    这款Card Edge Connector具备多种安装选项和广泛的接触范围,使其能够适应多种不同的应用场景。其低轮廓设计和大型接触区域确保了稳定可靠的信号传输。此外,其优异的耐热性和机械强度使其能够在极端环境下正常工作,增强了产品的耐用性和可靠性。

    应用案例和使用建议


    Card Edge Connector被广泛用于电信设备和服务器中。例如,在服务器机箱中,它们通常用于连接主板与扩展卡,实现高速数据传输。为了提高可靠性和稳定性,建议在安装时采用直径为0.156英寸的安装孔(代码x104)和直径为0.128英寸的侧安装孔(代码x112)。这将有助于更好地固定连接器,减少振动和冲击的影响。

    兼容性和支持


    此连接器适用于多种厚度的PCB板(0.054英寸至0.070英寸)。对于带有整体锡电镀的接触点,可以将接触代码的第一个数字从5更改为4。EDAC公司提供了详尽的技术支持和售后服务,包括在线资料库、客户热线以及快速响应的客户服务团队,确保用户能够获得及时的帮助和解决方案。

    常见问题与解决方案


    - 问题:插入力过大
    - 解决办法:检查PCB板的厚度是否符合要求,如有必要可更换为更薄的PCB板,以减少插入力。
    - 问题:接触不良
    - 解决办法:确认PCB板安装正确且焊接良好,尝试重新插拔以清除任何氧化物或污染物。
    - 问题:拔出力不足
    - 解决办法:确保连接器正确安装,并按照手册上的指示检查所有的安装选项设置。

    总结和推荐


    Card Edge Connector以其高密度接触、稳定的电气性能和广泛的适用性,成为电信和计算行业中的理想选择。其坚固的设计和优良的制造质量使得它在恶劣的工作环境中表现出色。总体而言,我们强烈推荐这款连接器,尤其是对那些需要高性能、高可靠性的应用场景。

306-006-525-101参数

参数
安装方式 通孔安装
零件状态 停产
包装方式 散装

306-006-525-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-006-525-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-006-525-101 306-006-525-101数据手册

306-006-525-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
