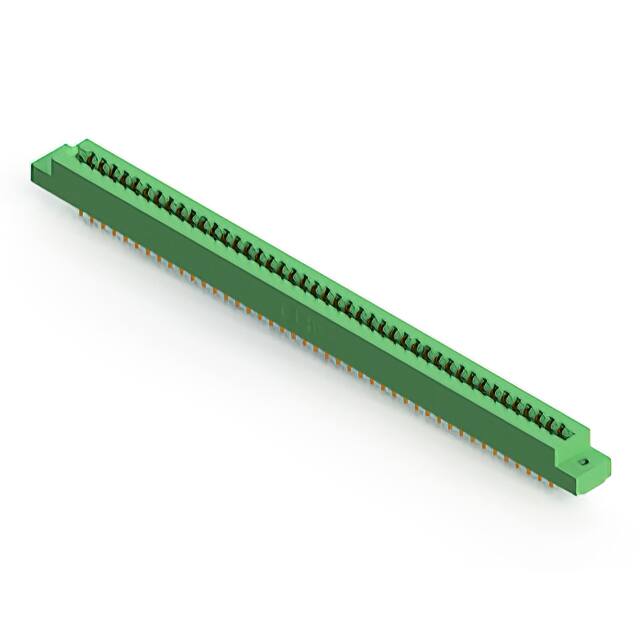

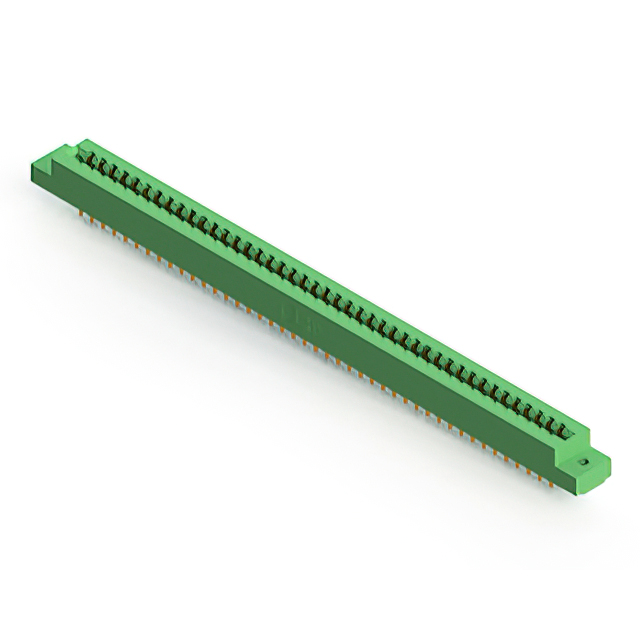

305-086-520-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 86 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-086-520-202
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 305-086-520-202

305-086-520-202概述


    产品简介


    这款卡边连接器是一款高性能的电子元器件,主要用于电路板之间的信号传输和电源分配。它采用了0.156英寸(3.96毫米)的接触间距,支持最大86个接触点的双排配置。产品材料包括阻燃塑料聚酯和铜合金,接触部位经过金镀处理以确保低接触电阻。适用于多种应用场景,包括计算机、通信设备、工业控制等领域。

    技术参数


    - 绝缘材料:UL 94V-0等级的热塑性聚酯
    - 接触材料:铜合金
    - 接触电镀:接触区域镀金,尾部镀锡且底层镍镀层
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 介电强度:在海平面上,相邻触点之间为1800伏交流(有效值)
    - 插入力:每对触点最大16盎司(4.45牛顿),使用0.070英寸(1.78毫米)厚的板
    - 拔出力:每对触点最小1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 操作温度范围:-40°C 至 +105°C

    产品特点和优势


    - 灵活的安装选项:提供多种安装方式,如螺纹孔、浮式眼套等,方便客户根据具体需求选择。
    - 低剖面设计:低剖面的绝缘体,整体高度仅为0.470英寸(11.94毫米),适合空间受限的应用。
    - 兼容性与扩展性:接受0.062英寸(1.57毫米)厚度的PCB板,并可选配延长板弯,便于在不同环境中使用。
    - 认证与环保:符合RoHS标准并获得UL认可。

    应用案例和使用建议


    应用场景:
    该款连接器常用于服务器、交换机和路由器等电信基础设施中。例如,在数据中心中,它们可以连接不同的电路板,以实现高效的数据传输。
    使用建议:
    - 在组装过程中,确保所有接触点正确安装和对齐,避免损坏或接触不良。
    - 考虑使用预装配的卡片导轨,以提高安装效率。
    - 针对不同环境条件,可以选择不同的接触点数量和接触点布局。

    兼容性和支持


    - 兼容性:支持标准和非标准厚度的PCB板,提供多种安装选项,适用于广泛的电子设备。
    - 支持和服务:提供详尽的技术文档、快速响应的技术支持,并可通过EDAC官方网站获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻高 | 检查接触点是否有氧化或污染,必要时重新清洁或更换 |
    | 插入力过大 | 确认插针和插孔尺寸匹配,检查是否存在过紧的接触点 |
    | 无法正确对齐 | 确保正确的安装方向,检查并调整卡片导轨位置 |

    总结和推荐


    总体而言,这款卡边连接器具有卓越的电气性能、广泛的应用场景和灵活的安装选项。在电信基础设施和工业自动化设备中表现尤为出色。通过丰富的配置选项和良好的市场口碑,使其成为设计工程师的理想选择。因此,强烈推荐在需要可靠信号传输和电源分配的应用中使用此产品。

305-086-520-202参数

参数
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-086-520-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。
