305-086-521-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 86 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-086-521-204
供应商: 期货订购
标准整包数: 25

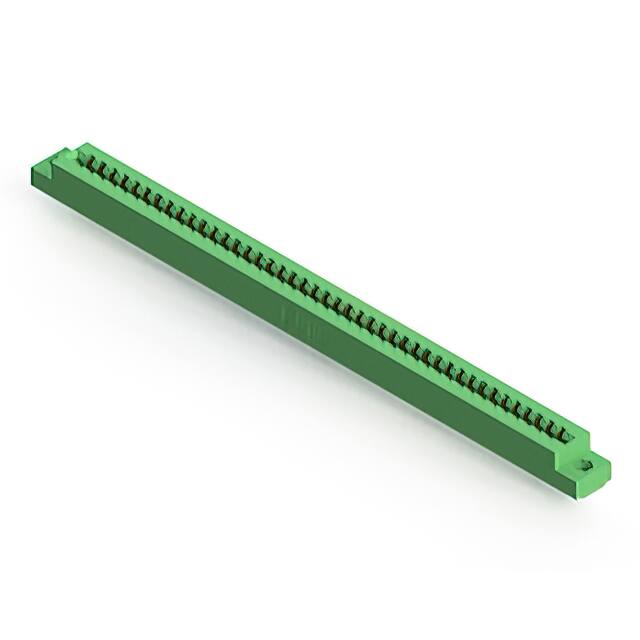

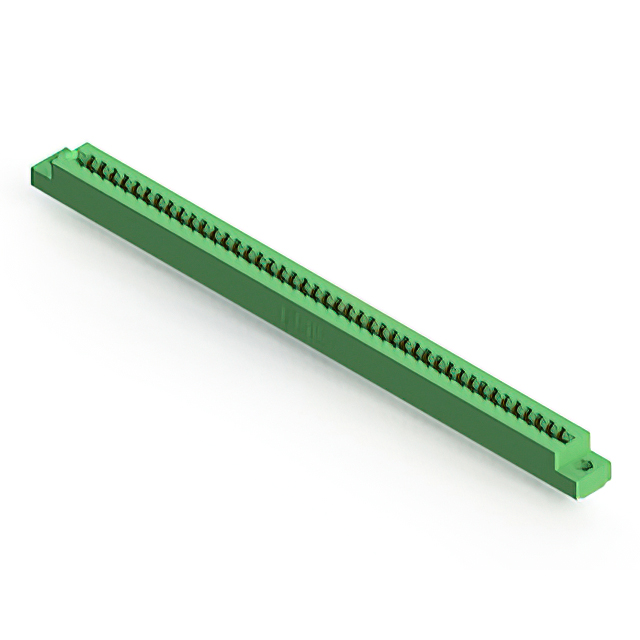

EDAC 卡边缘连接器 - 边缘板连接器 305-086-521-204

305-086-521-204概述


    产品简介


    本文介绍的是305/315/355系列卡边缘连接器,适用于各种电子设备中的电路板互连。这类连接器采用标准的0.156英寸(3.96毫米)间距设计,广泛应用于电信、计算机、消费电子和工业自动化等领域。它们提供单排和双排配置选项,并具有多种安装方式,以适应不同的应用场景。

    技术参数


    以下是这些连接器的关键技术参数和规格:
    - 绝缘材料:UL 94V-0等级热塑性聚酯。
    - 接触材料:铜合金。
    - 接触电镀:配对区域为金电镀,尾部为锡电镀,所有接触部位均镀有镍底层。
    - 电流额定值:5安培。
    - 接触电阻:最大10毫欧姆。
    - 介电耐压:海平面条件下,相邻触点之间为1800伏交流电压(rms)。
    - 插入力:每对接触点最大4.45牛顿(16盎司)。
    - 拔出力:每对接触点最小0.28牛顿(1盎司)。
    - 绝缘电阻:最小5000兆欧。
    - 操作温度范围:-40°C至+105°C。

    产品特点和优势


    这款卡边缘连接器的特点和优势包括:
    - 标准化设计:提供0.156英寸(3.96毫米)的触点间距和0.140英寸(3.56毫米)的行间距,便于安装和兼容性。
    - 宽幅应用范围:接受0.062英寸(1.57毫米)厚度的标准PCB。
    - 低轮廓设计:绝缘体高度仅0.470英寸(11.94毫米),减少整体空间占用。
    - 多样的触点终止选项:包括PC尾、电线孔和延展板弯折。
    - 可选的单排或双排配置。
    - 大量安装选择:提供不同类型的安装选项,确保灵活性。
    - 兼容性钥匙设计:接触间和接触内的极化键可以增加安全性。
    - 预组装的卡片导轨:方便快捷安装。
    - 符合RoHS和UL认证:环保且安全可靠。

    应用案例和使用建议


    这些连接器主要用于电信设备、计算机主板和各类消费电子产品中,如路由器、交换机、服务器和智能家电等。在使用时,可根据具体应用场景选择合适的型号和配置。例如,在高密度电路板上,可以选择双排或多排配置以增加接点数量;在空间受限的环境中,可以选择低轮廓设计的版本以节省空间。
    建议在安装前仔细阅读产品手册,确认所有电气和机械要求都得到满足。此外,为了提高可靠性,建议定期进行维护检查,特别是在高湿度或极端温度环境下使用时。

    兼容性和支持


    这些连接器与其他标准PCB元件和系统完全兼容,适用于各种标准的应用场景。制造商EDAC提供了详细的技术支持和服务,包括但不限于安装指南、维修服务和定制化解决方案。此外,Mouser Electronics作为授权分销商,提供了库存查询、价格比较及配送信息等服务,确保用户能够快速获得所需配件。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    1. 插入力过高:检查PCB厚度是否符合标准。如果厚度超出规格,可能需要调整或更换PCB。
    2. 接触不良:确保接触电镀面干净无损,必要时可重新清洁或更换连接器。
    3. 温度超出范围:使用过程中注意避免长时间处于超高温或低温环境,防止损坏连接器。
    4. 不兼容其他品牌设备:确保所选型号与特定设备的接口相匹配,或咨询制造商获取更多信息。

    总结和推荐


    综上所述,305/315/355系列卡边缘连接器凭借其标准化设计、多样化配置、环保材料和高可靠性等特点,适用于广泛的电子设备中。这些连接器经过严格的测试和认证,符合多项国际标准。对于需要高性能和可靠性的应用场景,强烈推荐选用此系列连接器。此外,通过使用高质量的制造工艺和材料,这些连接器可以长期稳定运行,满足用户的长期需求。

305-086-521-204参数

参数
长*宽*高 193.4mm(长度)*12.7mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-086-521-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-086-521-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-086-521-204 305-086-521-204数据手册

305-086-521-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 87.6629
100+ ¥ 72.7817
250+ ¥ 65.1238
500+ ¥ 61.3371
1000+ ¥ 52.0934
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2191.57
