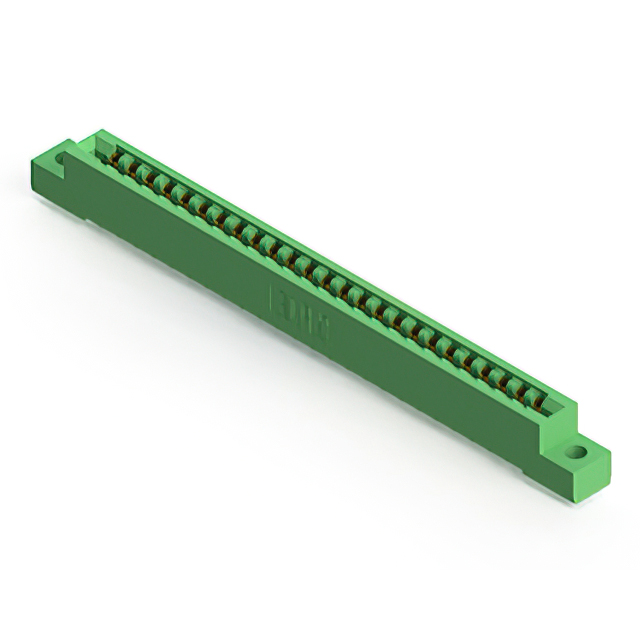

307-025-521-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 25 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-025-521-102
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-025-521-102

307-025-521-102概述

    307/357系列卡边缘连接器技术手册

    产品简介


    307/357系列卡边缘连接器是电子设备中用于信号传输的重要组件。它适用于PCB板(印刷电路板)之间的连接,广泛应用于计算机、网络设备、通信系统以及其他需要高可靠性和高性能互连的应用场合。

    技术参数


    以下是307/357系列卡边缘连接器的主要技术参数:
    - 型号:307-025-521-102
    - 触点规格:
    - 尾部:.046x.014 (1.17x0.36) 英寸,长度为.213 (5.41) 英寸
    - 间距:.156 (3.96) 英寸
    - 行距:.200 (5.08) 英寸
    - 安装孔直径:.128 (3.25) 英寸
    - 最大尾部间距:.045 (1.14) 到 .060 (1.52) 英寸
    - 尾部外侧间距:.125 (3.18) 到 .210 (5.33) 英寸
    - 浮游眼规格:
    - 直径:.250 (6.35) 英寸
    - 内径:.116 (2.95) 英寸
    - 螺纹插入规格:
    - M3-0.5 公制
    - #4-40 UNC
    - 接触弯折细节:通过特定的弯折细节确保稳定可靠的连接

    产品特点和优势


    1. 高可靠性:307/357系列连接器设计采用了高质量材料和精密制造工艺,确保了其长期的稳定性与可靠性。
    2. 紧凑设计:小巧轻便的设计使其适用于空间有限的环境中,而不会影响整体系统的性能。
    3. 高插拔次数:可达数千次插拔,适合频繁更换或升级的场景。
    4. 易安装性:配备不同类型的安装选项,使安装过程变得简单快捷。
    5. 广泛的适用性:适用于多种电子设备和应用场景,如计算机主板、网络设备、电信设备等。

    应用案例和使用建议


    1. 计算机主板:适用于各种尺寸的计算机主板连接,提供高速稳定的信号传输。
    2. 网络交换机:适用于路由器、交换机等网络设备的内部互连,保证高效的数据传输。
    3. 电信设备:可应用于无线基站、光纤通信设备等场景,提供可靠的信号传输能力。
    使用建议:
    - 确保在安装过程中按照技术手册中的安装步骤进行操作,以避免任何不必要的损坏。
    - 使用前检查所有接口和连接部分是否清洁,以确保最佳的导电性能。
    - 在高频率应用中,可以考虑采用更高级别的屏蔽措施,以减少电磁干扰。

    兼容性和支持


    307/357系列连接器支持各种标准厚度的PCB板,并且具有广泛的兼容性。EDAC公司提供了详尽的技术支持和维护服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 安装困难:
    - 解决方法:确保安装孔正确无误,使用合适的工具辅助安装。
    2. 信号传输不稳定:
    - 解决方法:检查接触面是否干净,重新插入连接器并确保连接稳固。
    3. 触点磨损:
    - 解决方法:定期检查和清洁触点,确保其处于良好状态。

    总结和推荐


    总体来说,307/357系列卡边缘连接器凭借其高可靠性、易安装性及广泛的应用范围,是一款值得推荐的产品。无论是对于初次使用还是经验丰富的工程师,它都能提供卓越的性能和保障。强烈推荐在关键的信号传输场合使用该产品。

307-025-521-102参数

参数
长*宽*高 122.07mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
