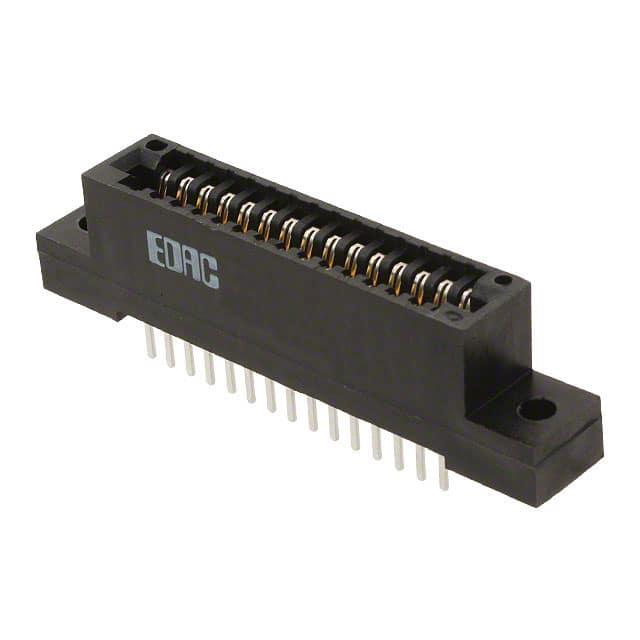

395-030-520-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 30 POS 2.54mm Solder ST Thru-Hole
供应商型号: 3807110
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 395-030-520-202

395-030-520-202概述

    电子元器件产品技术手册解析

    产品简介


    本文档将详细介绍一款适用于电路板连接的卡边缘连接器(Card Edge Connector)。这款连接器采用0.100英寸(2.54毫米)间距的接触点设计,专为高密度和高速数据传输而设计。它广泛应用于计算机主板、网络设备、通信系统及各类工业自动化设备中。

    技术参数


    该款连接器的技术规格包括:
    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:接触区域镀金,尾部镀锡并镍底镀层
    - 电流容量:3安培
    - 接触电阻:最大10毫欧姆
    - 耐电压:1200V AC RMS 海平面条件下相邻接触点间
    - 插入力:每对接触点最大16盎司(4.45牛顿)
    - 拔出力:每对接触点最小1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度:-40°C 到 +105°C
    该连接器支持单排(005到072个接触点)和双排(010到144个接触点)配置,适用于多种电路板厚度,且符合RoHS标准和UL认可。

    产品特点和优势


    这款连接器具备以下特点和优势:
    - 可接受标准0.062英寸(1.57毫米)厚度的PCB板
    - 高轮廓绝缘体,提供更高的机械稳定性
    - 灵活的接触终端选项,包括PC尾端、接线端子、90度弯头和扩展板弯头
    - 多种安装方式选择,包括内嵌式或偏置端子
    - 预装配的卡导轨可选,方便组装
    - 符合RoHS和UL标准
    这些特性使其在各种严苛的环境中仍能保持稳定可靠的工作表现,尤其适合于需要高度可靠性、紧凑布局的应用场合。

    应用案例和使用建议


    该连接器已在多个领域得到广泛应用,例如计算机、服务器、路由器和工业控制设备。具体应用场景包括服务器背板互连、数据交换中心机柜内部连接以及工业控制系统中复杂布线的需求。
    使用建议:
    - 在安装过程中确保接触点清洁无尘,避免污垢影响电气性能
    - 在高振动环境下使用时,考虑额外加固措施以防止连接松动
    - 对于高电流应用,务必关注散热问题,保证良好的空气流通或加装散热片

    兼容性和支持


    该连接器与各种类型的PCB和不同厚度的板料兼容,适用于大多数行业标准的连接需求。制造商提供详尽的支持文档和技术咨询服务,帮助客户解决安装和调试过程中的问题。此外,厂商还提供了丰富的配件选择,如预装配的卡导轨和不同长度的线缆,以满足特定项目的定制需求。

    常见问题与解决方案


    以下是一些常见的安装和使用问题及其解决方案:
    - 问题:接触不良导致信号干扰
    解决方案:检查连接器是否完全插入,确认接触点清洁无损;如有必要,重新安装连接器。
    - 问题:连接器表面出现腐蚀
    解决方案:使用酒精棉球轻轻擦拭受腐蚀部位,并确保在潮湿环境中使用防潮剂。
    - 问题:PCB板焊接点开裂
    解决方案:选择合适的焊锡材料,确保足够的焊锡量,并采用正确的焊接工艺进行操作。

    总结和推荐


    综上所述,这款卡边缘连接器凭借其高性能、高可靠性以及广泛的适用性,在同类产品中脱颖而出。其多样化的配置选项和灵活的安装方式,使得它能够满足不同应用场景的需求。无论是从技术规格还是实际应用来看,这款连接器都是一款值得信赖的产品。因此,我们强烈推荐给需要高可靠性和高性能连接解决方案的用户。

395-030-520-202参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

395-030-520-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

395-030-520-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 395-030-520-202 395-030-520-202数据手册

395-030-520-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.3119
10+ ¥ 49.5595
25+ ¥ 49.5595
50+ ¥ 48.6745
100+ ¥ 47.7895
250+ ¥ 47.7895
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.31
