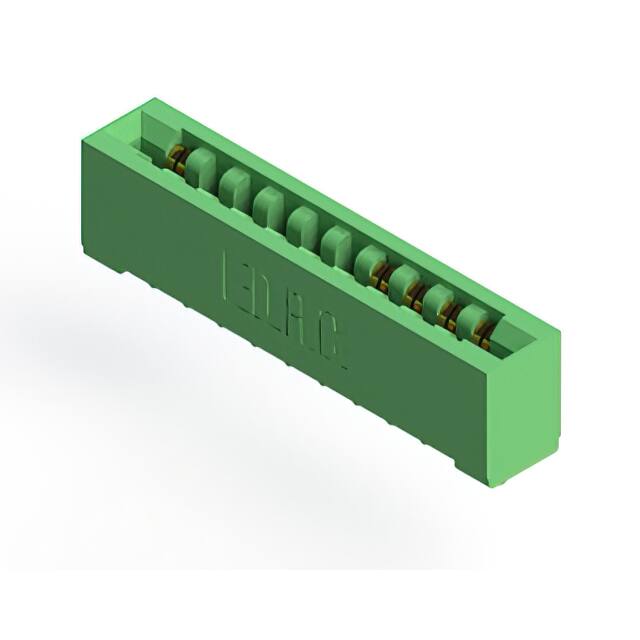

307-010-501-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 10 POS 3.96mm Solder Lug ST
供应商型号: 307-010-501-101
供应商: Master
标准整包数: 5
EDAC 卡边缘连接器 - 边缘板连接器 307-010-501-101

307-010-501-101概述


    产品简介


    本篇技术手册介绍了EDAC公司的307系列卡边连接器(Card Edge Connector)。这款连接器主要用于电路板之间的电气连接,广泛应用于计算机、通信设备及各种电子控制系统中。它的基本功能是提供一种可靠且高效的接口解决方案,以实现不同电路板之间的信号传输和电力供应。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0.473 x 12.01 mm |
    | 接触间距 | 0.156 [3.96] mm |
    | 排间距 | 0.200 [5.08] mm |
    | 尾部长度 | 0.213 [5.41] mm |
    | 尾部间隙 | 0.045 [1.14] 至 0.060 [1.52] mm |
    | 外部间隙 | 0.125 [3.18] 至 0.210 [5.33] mm |
    | 尾孔直径 | 0.089 x 0.014 [2.29 x 0.36] mm |
    | 尾孔长度 | 0.213 [5.41] mm |
    | 接触点位置 | 0.175 [4.45] mm (距卡槽底部) |

    产品特点和优势


    1. 高可靠性:通过精确的接触间距和排间距设计,确保了稳定的电气连接和可靠的信号传输。
    2. 灵活性:支持单排和双排接触方式,可根据不同的电路板需求进行选择。
    3. 易于安装:没有安装耳片,方便快速安装和拆卸,提高了生产效率。
    4. 适应性强:适用于多种电路板厚度和尺寸,如0.070 [1.78] mm至0.156 [3.96] mm的PCB厚度。

    应用案例和使用建议


    应用案例:
    - 用于个人电脑(PC)主板上的内存条接口。
    - 在服务器和路由器中作为内部扩展接口。
    使用建议:
    - 确保电路板插入时均匀受力,避免接触点损坏。
    - 定期清洁接触点,防止氧化和灰尘影响信号传输质量。

    兼容性和支持


    本系列产品具有广泛的兼容性,适用于各种标准和非标准电路板。EDAC公司提供了详细的技术文档和支持服务,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查接触点是否有氧化或污垢,进行清洁并重新插拔。

    2. 问题:安装困难
    - 解决办法:确认安装位置正确,使用适当的工具辅助安装,确保均匀施力。

    总结和推荐


    综上所述,307系列卡边连接器以其高可靠性和良好的兼容性,在电子元器件市场上具有很强的竞争力。无论是对于工业应用还是消费电子产品,它都是一个值得信赖的选择。因此,我们强烈推荐这一系列产品。

307-010-501-101参数

参数
长*宽*高 47.5mm(长度)*17.09mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-010-501-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-010-501-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-010-501-101 307-010-501-101数据手册

307-010-501-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.4861 ¥ 120.4459
25+ $ 13.625 ¥ 113.2863
50+ $ 7.8371 ¥ 65.1623
100+ $ 6.4872 ¥ 53.9099
250+ $ 6.2562 ¥ 51.2316
500+ $ 5.0324 ¥ 41.2099
1000+ $ 5.0324 ¥ 41.2099
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 602.22
