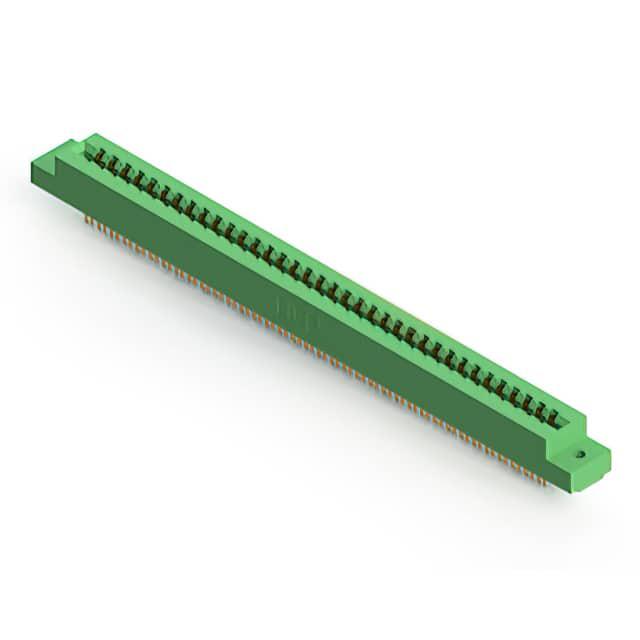

305-072-500-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 72 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 305-072-500-202
供应商: Master
标准整包数: 5
EDAC 卡边缘连接器 - 边缘板连接器 305-072-500-202

305-072-500-202概述


    产品简介


    该电子元器件是一款卡边缘连接器(Card Edge Connector),具有独特的设计和广泛的应用。该连接器采用0.156英寸(3.96毫米)间距的设计,适用于需要高可靠性和高密度互连的应用场景。主要应用于计算机、服务器、网络设备以及其他需要高性能互连解决方案的场合。此外,其优良的电气特性和机械特性使其在工业自动化、电信、医疗设备等领域也有广泛的应用。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | UL 94V-0 聚酯热塑塑料 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 端子接触面镀金,尾端镀锡,镍底层 |
    | 电流承载能力 | 5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 绝缘耐压 | 海平面条件下1800伏交流电压 |
    | 拔出力 | 每对接头最小1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作温度 | -40°C至+105°C |
    | 插入力 | 每对接头最大16盎司(4.45牛顿) |

    产品特点和优势


    - 低阻抗设计:接触电阻低至10毫欧,确保信号传输的高效性。
    - 高可靠性:采用UL 94V-0认证的材料,保障长期使用的安全性。
    - 多接触点选择:提供多种安装选项和接触点配置,适应不同应用场景。
    - 环保设计:RoHS合规,符合现代环保标准。
    - 多种应用选项:可定制化的卡槽深度、接触代码等,适用于多样化的需求。

    应用案例和使用建议


    应用案例:该连接器在计算机主板、显卡、内存条等应用中得到广泛应用。例如,在服务器中,它能够提供稳定的电源和数据连接,满足高速传输的需求。
    使用建议:
    - 在高密度互连应用中,建议选择单排或多排配置以增加连接点的数量。
    - 确保所选连接器与所需PCB厚度相匹配,防止插入力过大导致损坏。
    - 安装过程中需注意防尘和静电保护,以免影响连接器的性能。

    兼容性和支持


    - 兼容性:该连接器适用于厚度为0.054英寸(1.37毫米)至0.070英寸(1.78毫米)的PCB,且支持不同厚度的板卡安装。
    - 厂商支持:提供详细的安装指南和售后服务,支持客户咨询和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 确保插头和插座清洁无尘;调整合适的接触间距和厚度 |
    | 接触不良 | 检查接触面是否有氧化或污渍;重新清洁并重新装配 |
    | 连接不稳定 | 确认所有接触点都正确插入,检查固定装置是否松动;必要时更换连接器 |

    总结和推荐


    该连接器凭借其卓越的电气性能、可靠的机械结构和丰富的应用选项,成为市场上的一款优质产品。它不仅满足了高密度互连的要求,还通过低接触电阻和高稳定性提供了卓越的数据传输性能。对于需要高性能互连解决方案的应用场景,强烈推荐使用这款连接器。
