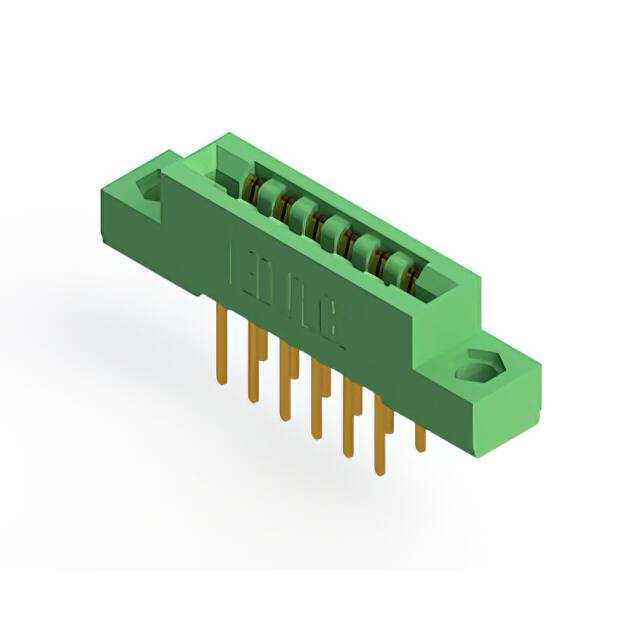

307-012-522-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder ST Thru-Hole
供应商型号: 587-307-012-522-204
供应商: Mouser
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 307-012-522-204

307-012-522-204概述

    电子元器件产品技术手册

    1. 产品简介


    本文将详细介绍一款具有高性能特性的电子元器件——卡边缘连接器(Card Edge Connector)。该连接器采用0.156英寸(3.96毫米)间距设计,广泛应用于电路板之间信号传输、电源管理等领域。本连接器支持多种接触配置和安装选项,使得它成为电子设备中不可或缺的一部分。

    2. 技术参数


    | 参数 | 描述 |

    | 绝缘材料 | UL 94V-0级热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 接合区域金镀层,尾部锡镀层,镍底镀层 |
    | 额定电流 | 持续电流5安培 |
    | 接触电阻 | 最大10毫欧姆 |
    | 耐压 | 在海平面,相邻触点间1800伏交流峰值 |
    | 拔出力 | 每个接触对至少0.28牛顿 |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度范围 | -40°C至+105°C |
    | 插入力 | 每个接触对最大4.45牛顿 |

    3. 产品特点和优势


    该连接器采用铜合金作为接触材料,提供稳定的电气性能。独特的金锡电镀工艺可以提高连接可靠性和抗腐蚀能力。多种接触配置和安装选项提供了广泛的适应性。适用于需要高可靠性连接的应用场景,如通信设备、工业控制和医疗设备等。

    4. 应用案例和使用建议


    本连接器适用于需要高速数据传输和高电流承载能力的应用场合。例如,在通信基站的电源管理系统中,使用该连接器可以确保高效、稳定的电源传输。对于实际使用中可能出现的信号干扰问题,建议在PCB设计时合理安排走线路径,以减少外部电磁干扰的影响。

    5. 兼容性和支持


    该连接器兼容标准PCB厚度为0.062英寸(1.57毫米),适合大多数工业标准电路板。制造商提供全面的技术支持,包括定制服务和快速响应客户查询。

    6. 常见问题与解决方案


    - 问题:插入力过大
    - 解决方案:检查接触点是否清洁且无损伤,必要时更换新的连接器。

    - 问题:接触电阻偏高
    - 解决方案:检查接线端子是否有氧化现象,清理并重新连接。

    7. 总结和推荐


    这款卡边缘连接器凭借其优异的技术参数、灵活的应用配置和可靠的支持服务,成为众多电子设备制造商的理想选择。特别是在对信号完整性要求较高的应用场合下,该连接器的优势更加明显。因此,强烈推荐使用该产品。
    通过以上详细描述,我们希望能帮助您更好地了解这款高性能卡边缘连接器。如果您有任何疑问或需要进一步技术支持,请随时联系我们的客户服务团队。

307-012-522-204参数

参数
长*宽*高 46.79mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-012-522-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-012-522-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-012-522-204 307-012-522-204数据手册

307-012-522-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
