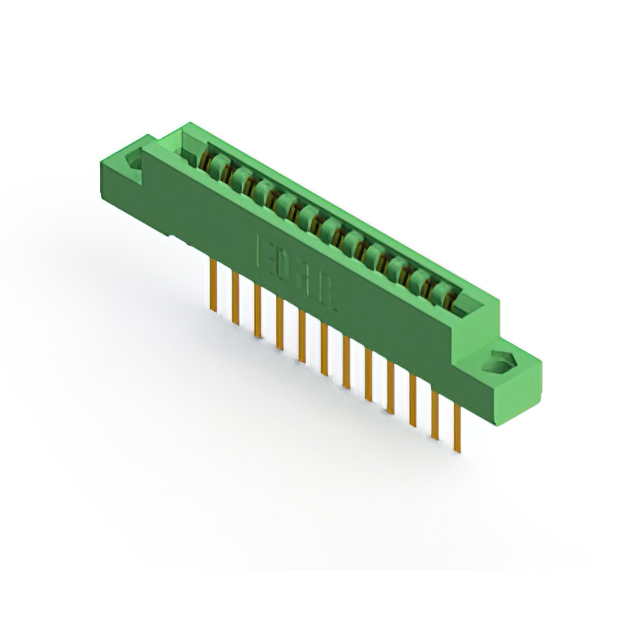

307-012-545-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Wire Wrap ST Panel Mount
供应商型号: Q-307-012-545-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-012-545-104

307-012-545-104概述


    产品简介


    本文介绍的是EDAC公司的307/357系列卡边缘连接器。这些连接器是高可靠性、高性能的电子元件,适用于广泛的电子设备和系统中。它们具有多种配置和接触选项,以满足不同的应用需求。307/357系列卡边缘连接器的主要功能是实现电路板间的可靠连接,确保信号传输稳定,同时提供机械支撑和极化功能。

    技术参数


    以下是307/357系列卡边缘连接器的技术规格和性能参数:
    - 绝缘材料: UL 94V-0 级热塑性聚酯
    - 接触材料: 铜合金
    - 接触镀层: 配合区域金镀层,尾部锡镀层,镍基底
    - 电流承载能力: 5A连续
    - 接触电阻: 最大10毫欧姆
    - 耐压: 1800VAC RMS(海拔海平面)相邻触点之间
    - 拔出力: 每对触点最小0.28N(1oz)
    - 绝缘电阻: 最小5000兆欧姆
    - 工作温度: -40°C至+105°C
    - 插入力: 每对触点最大4.45N(16oz)
    - 接触行数:
    - 单行:单读取(表面安装接线端子)
    - 双行:双读取(表面安装接线端子)
    - 安装选项:
    - 无接线端子
    - Ø.128"(Ø3.25mm)安装孔
    - Ø.116"(Ø2.95mm)I.D.浮动套环
    - Ø.156"(Ø3.96mm)安装孔
    - M3-0.5公制螺纹嵌入件
    - #4-40统一螺纹嵌入件
    - Ø.128"(Ø3.25mm)侧装孔
    - .468"(11.89mm)偏置卡片导轨
    - .344"(8.74mm)偏置卡片导轨
    - 直线卡片导轨
    - 总接触数:
    - 单行:006, 007, ... , 044
    - 双行:012, 014, ... , 088

    产品特点和优势


    307/357系列卡边缘连接器具有多个独特功能和优势:
    - 接触间距: 0.156英寸(3.96毫米),配合0.200英寸(5.08毫米)的行间距,确保信号传输稳定。
    - 厚度兼容性: 接受0.062英寸(1.57毫米)标称厚度的PCB板。
    - 低剖面设计: 绝缘体主体高度仅为0.460英寸(11.68毫米),占用空间少。
    - 灵活的终端选项: 包括PC尾部、接线孔、绕线、90度弯折及扩展板弯折。
    - 多行配置: 支持单行或双行配置。
    - 多种安装选项: 可选择无安装端子、安装孔、浮动套环、螺纹嵌入件等多种安装方式。
    - 极化功能: 支持接触之间的极化键和接触内部的极化键,提高插拔时的准确性和安全性。
    - 预组装导轨: 提供预组装的卡片导轨,便于快速安装和维护。
    - 环保合规: RoHS符合性,UL认证。

    应用案例和使用建议


    应用案例
    307/357系列卡边缘连接器广泛应用于各类计算机主板、服务器、工业控制设备、通信设备等领域。例如,在服务器背板中,这些连接器可以实现不同模块之间的高速信号传输,同时提供机械支撑,确保系统的稳定运行。
    使用建议
    - 环境适应性: 在极端温度环境下使用时,确保连接器在规定的温度范围内操作,以避免性能下降。
    - 安装规范: 选择合适的安装选项,如安装孔或浮动套环,确保安装稳固且不损坏连接器。
    - 清洁与维护: 定期清理接触点和安装孔内的灰尘,确保良好的电接触。
    - 正确接线: 确保正确的电线规格和连接方式,以达到最佳的电流传输效果。

    兼容性和支持


    307/357系列卡边缘连接器支持多种电子元件和设备,具有广泛的兼容性。厂商提供详尽的技术文档和支持服务,包括安装指南、维护手册和在线技术支持,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题: 插拔力过大
    - 解决方案: 检查接触点和尾部是否有脏污或腐蚀,必要时进行清洁或更换接触部分。
    - 问题: 接触电阻过高
    - 解决方案: 确认连接器的镀层是否完好,重新镀金或锡。确保接触点和PCB之间的连接牢固。
    - 问题: 信号传输不稳定
    - 解决方案: 检查连接器的极化键是否正确安装,确保极化键与PCB的极化槽匹配。

    总结和推荐


    总体来看,307/357系列卡边缘连接器是一款性能优异、用途广泛的电子元件。它提供了出色的电流传输能力和机械稳定性,特别适合于需要高可靠性的工业和商业应用。因此,我们强烈推荐这款产品给需要高效、稳定的电子连接解决方案的用户。

307-012-545-104参数

参数
长*宽*高 70.56mm(长度)*29.66mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-012-545-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-012-545-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-012-545-104 307-012-545-104数据手册

307-012-545-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
