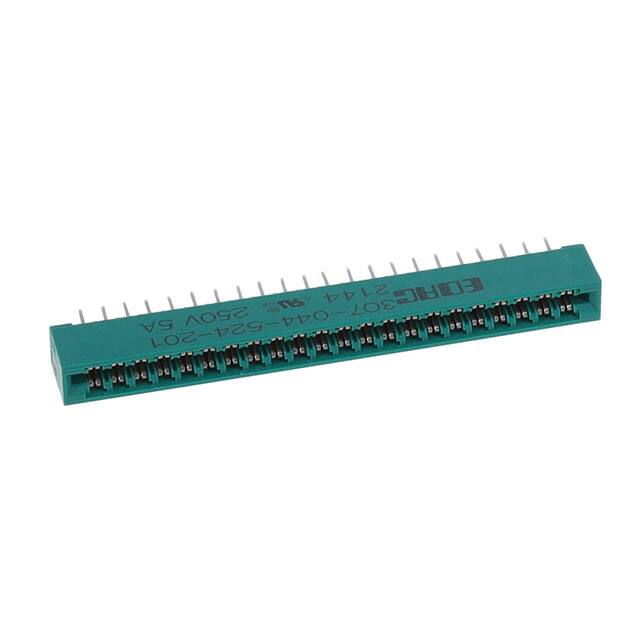

307-044-524-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 44 POS 3.96mm Solder ST Thru-Hole
供应商型号: 307-044-524-201
供应商: Master
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-044-524-201

307-044-524-201概述


    产品简介


    这款EDAC系列卡边缘连接器(Card Edge Connector)是一种高性能的电子元器件,用于PCB(印制电路板)间的信号传输。它具备多种接触配置,包括单排和双排接触行,能够支持最多44个单排或88个双排接触点。这些连接器广泛应用于计算机、服务器、工业自动化设备、通信设备以及各种需要高效数据传输的应用场合。

    技术参数


    电气特性
    - 接触间距:0.156英寸(3.96毫米)
    - 行间距:0.200英寸(5.08毫米)
    - 额定电流:5安培(连续)
    - 接触电阻:最大10毫欧姆
    - 耐压:1800伏交流(海平面),相邻接触点间
    - 绝缘电阻:最低5000兆欧姆
    - 拔出力:每对接触点至少1盎司(0.28牛顿)
    - 插入力:每对接触点最多16盎司(4.45牛顿)
    环境参数
    - 工作温度范围:-40°C 至 +105°C
    材料
    - 绝缘材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:与之配合面镀金,尾部镀锡,并在全表面镀镍

    产品特点和优势


    这款卡边缘连接器具备多种独特优势:
    - 高可靠性:低接触电阻(≤10毫欧姆),高耐压能力(1800伏交流),确保长期稳定运行。
    - 大电流处理能力:能够处理高达5安培的连续电流,适用于高功率设备。
    - 广泛的适用性:兼容不同厚度的PCB,接受0.62英寸(1.57毫米)的标称厚度。
    - 多样化接触配置:支持单排和双排接触行,灵活满足不同应用需求。
    - 丰富的安装选项:提供多种安装方式,包括无安装座、钻孔固定、浮动眼环、螺丝固定等,适应不同装配需求。
    - 符合环保标准:RoHS合规,环保友好。

    应用案例和使用建议


    应用场景:这些连接器广泛应用于计算机主板、服务器、交换机、路由器以及工业控制系统的PCB之间。它们特别适合于需要快速、可靠的数据传输的应用。
    使用建议:
    - 在安装过程中,确保连接器与PCB保持正确对齐,避免插入力过大造成损坏。
    - 定期清洁连接器和PCB上的金属部分,以防止氧化影响接触性能。
    - 对于关键应用,建议采用定期检测和维护来保证长时间稳定工作。

    兼容性和支持


    兼容性:这些连接器能够与不同厚度的PCB(0.62英寸标称厚度)无缝对接,适用于多种行业标准。
    支持和服务:
    - EDAC公司提供详细的技术文档和用户指南,便于客户快速掌握使用方法。
    - 作为授权分销商,Mouser Electronics提供详尽的产品资料、库存信息和配送服务。
    - 客户在购买后可通过制造商和技术支持团队获取进一步的帮助和解答。

    常见问题与解决方案


    Q1:插入力太大,难以插入?
    A1: 检查是否正确对准插槽,并适当润滑插针。
    Q2:拔出时发现接触不良?
    A2: 清洁接触区域,确保没有灰尘或氧化物残留。
    Q3:接触电阻过高?
    A3: 检查焊接和接触点质量,必要时重新焊接。

    总结和推荐


    综上所述,这款EDAC卡边缘连接器凭借其高可靠性、强大的电流处理能力和多样化配置,在各类高要求的电子系统中表现出色。其广泛的应用领域和出色的兼容性使其成为各种工业和消费电子产品中的理想选择。建议在需要高速、稳定数据传输的场合优先考虑此款产品。
    综上所述,我强烈推荐这款EDAC卡边缘连接器用于各种高要求的应用场景。

307-044-524-201参数

参数
长*宽*高 95.05mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-044-524-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-044-524-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-044-524-201 307-044-524-201数据手册

307-044-524-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 9.7228 ¥ 80.8411
50+ $ 8.9489 ¥ 74.4064
100+ $ 7.8652 ¥ 65.3613
250+ $ 7.596 ¥ 62.2037
500+ $ 6.4777 ¥ 53.0459
1000+ $ 6.2245 ¥ 50.9725
2500+ $ 6.2245 ¥ 50.9725
库存: 416
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 2021.02
