345-020-558-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 20 POS 2.54mm Wire Wrap RA Thru-Hole
供应商型号: 3807002
供应商: 海外现货
标准整包数: 1

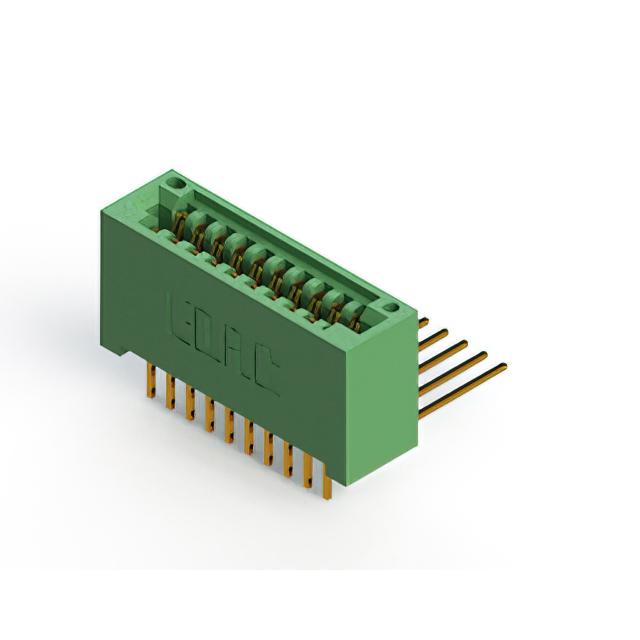

EDAC 卡边缘连接器 - 边缘板连接器 345-020-558-201

345-020-558-201概述


    产品简介


    本手册介绍了EDAC公司的卡边缘连接器系列产品,这些连接器广泛应用于计算机、电信、消费电子及工业控制等领域。它们具有高可靠性,能够在多种复杂环境中稳定运行。本文将详细介绍这一系列产品的技术规格、特性及应用案例。

    技术参数


    以下是该系列连接器的关键技术参数:
    | 参数 | 规格 |

    | 绝缘材料 | UL 94V-0 聚酯塑料 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 端子对接区域镀金,尾部镀锡(镍底层镀层) |
    | 额定电流 | 3 安培 |
    | 接触电阻 | 最大10毫欧 |
    | 耐电压 | 海平面条件下相邻接触点之间耐压1200 VACrms |
    | 拔出力 | 每对接触点至少1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度范围 | -40°C至+105°C |
    | 插入力 | 每对接触点最大16盎司(4.45牛顿) |
    | 单排/双排触点数量 | 单排:005到072;双排:010到144 |
    | 系列编号及颜色 | 345:绿色聚酯塑料;395:黑色聚酯塑料 |
    | 接触间距 | 0.100英寸(2.54毫米) |

    产品特点和优势


    EDAC系列卡边缘连接器具有以下显著优势:
    - 接触间距与行列间距:0.100英寸(2.54毫米)接触间距,0.200英寸(5.08毫米)行列间距。
    - 兼容多种PCB厚度:可接受0.062英寸(1.57毫米)名义厚度的PCB。
    - 高可靠性绝缘体:高轮廓绝缘体高度为0.600英寸(15.24毫米)。
    - 多种接触终端选项:包括PC尾部、接线柱、90度弯曲及扩展板弯曲。
    - 灵活配置:支持单行或双行配置,同时提供大量安装选项。

    应用案例和使用建议


    这类连接器广泛用于计算机主板、服务器背板、电信设备等场景。在实际应用中,根据所处理信号的不同,可以选择不同的接触代码和尾部尺寸,以满足不同应用的需求。
    使用建议:
    - 选择合适的接触代码:根据具体的应用需求选择适合的接触代码和尾部尺寸。
    - 考虑机械强度:在设计过程中需要充分考虑插入力和拔出力,确保连接器能够稳定工作。
    - 温度范围:注意工作温度限制,特别是在高温环境下需选择适合的工作范围。

    兼容性和支持


    兼容性:EDAC系列连接器适用于各种类型的PCB和组件,且提供了多种安装选项,如螺纹插入件、浮动静态眼等。
    支持和维护:EDAC公司为客户提供全面的技术支持,包括产品选型指导、现场技术支持和售后维护服务。

    常见问题与解决方案


    问题1:接触电阻超出规格。
    - 解决方案:检查接触部位是否有氧化或污染物,并进行清洁。如果需要,重新焊接或更换接触点。
    问题2:插拔困难。
    - 解决方案:确认接触力设置是否符合要求,如需要可以调整插入力或拔出力的设定。
    问题3:绝缘电阻降低。
    - 解决方案:检查连接器是否受到潮湿影响,如必要时需采取干燥措施并更换密封件。

    总结和推荐


    EDAC的卡边缘连接器在多个方面表现出色,具备可靠的电气性能、稳定的机械强度和广泛的应用范围。无论是作为计算硬件的一部分还是通信设备的关键部件,都能发挥其重要作用。因此,强烈推荐使用这一系列连接器以提升系统的整体性能和可靠性。

345-020-558-201参数

参数
长*宽*高 32mm(长度)*9.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

345-020-558-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

345-020-558-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 345-020-558-201 345-020-558-201数据手册

345-020-558-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
