首页  >  产品百科  >  307-012-505-102

307-012-505-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-307-012-505-102
供应商: 期货订购
标准整包数: 25

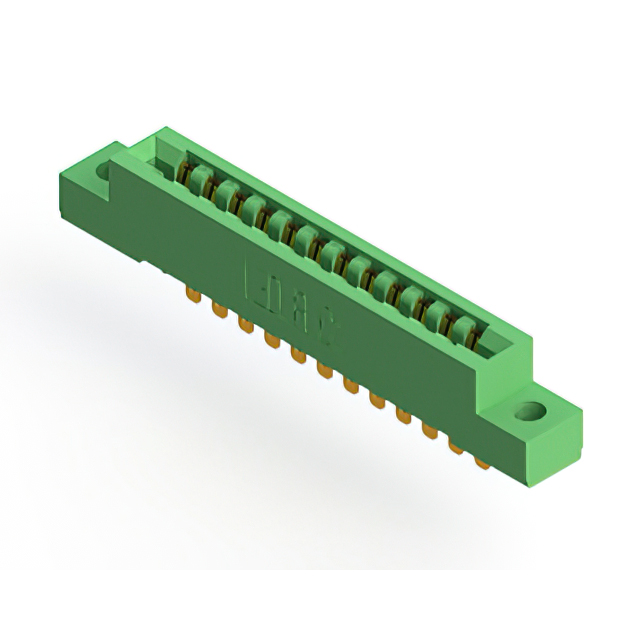

EDAC 卡边缘连接器 - 边缘板连接器 307-012-505-102

307-012-505-102概述

    #

    产品简介


    本产品是一款高可靠性的卡边缘连接器(Card Edge Connector),型号为307/357系列,间距为0.156英寸(3.96毫米)。这种类型的连接器广泛应用于印刷电路板(PCB)的设计中,用于信号和电源传输。通过提供一系列配置选项,这些连接器能够满足各种复杂的电气需求,适用于计算机、通信设备、工业控制系统等领域。

    技术参数


    本款307/357系列卡边缘连接器的技术参数如下:
    - 绝缘材料:UL 94V-0等级的热塑性聚酯
    - 接触材料:铜合金
    - 接触电镀:接触面镀金,尾部镀锡,镍底层
    - 额定电流:连续5安培
    - 接触电阻:最大10毫欧
    - 耐压:海平面条件下,相邻触点之间为1800伏交流电压
    - 拔出力:每对触点最小0.28牛
    - 绝缘电阻:最小5000兆欧
    - 工作温度:-40°C 至 +105°C
    - 插入力:每对触点最大4.45牛

    产品特点和优势


    - 多种配置选择:支持单行或多行配置,以及多种安装方式,灵活适应不同应用场景。
    - 高可靠性:采用优质材料和先进的电镀工艺,确保长期稳定运行。
    - 环保合规:符合RoHS标准,保证无害化处理,有利于环境保护。
    - 良好的电气性能:低接触电阻、高绝缘电阻和耐高压设计,提高系统的信号传输效率和稳定性。

    应用案例和使用建议


    应用案例
    这类连接器常用于工业自动化设备、通信设备、计算机外围设备等场景。例如,在一台服务器主板上,可以利用这些连接器将不同功能的电路板连接起来,以实现高效的数据交换和电力供应。
    使用建议
    - 保持清洁:使用前请检查接触点是否干净,避免灰尘和杂质影响电气性能。
    - 正确接线:根据不同的接触代码,正确选择对应的接线方式,以确保良好的电气连接。
    - 定期维护:定期检查连接器的状态,及时更换磨损部件,保证系统正常运行。

    兼容性和支持


    本产品支持多种安装选项,包括无固定孔、浮动套管、固定螺纹等多种形式,满足不同应用场景的需求。厂商提供了详尽的技术文档和支持服务,包括产品手册、安装指南和技术咨询,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1:接触电阻偏高
    - 解决方法:检查触点是否有污垢或氧化,进行清洁处理;如接触电阻持续偏高,则需更换新的连接器。

    - 问题2:插入力过大
    - 解决方法:确认插入力是否符合规格要求,如有需要,请重新调整插入方向或检查触点状态。
    - 问题3:温度过高导致故障
    - 解决方法:检查系统散热情况,增加散热措施;同时确认连接器是否在规定的温度范围内工作。

    总结和推荐


    综上所述,307/357系列卡边缘连接器凭借其优良的电气性能、广泛的适用性和多样化的安装选项,成为市场上极具竞争力的产品。无论是在高可靠性要求的工业环境中,还是在高密度互连的计算机设备中,都表现出色。我们强烈推荐此产品给寻求高性能和灵活性解决方案的应用场合。

307-012-505-102参数

参数
长*宽*高 70.56mm(长度)*18.84mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-012-505-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-012-505-102数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-012-505-102 307-012-505-102数据手册

307-012-505-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 50.472
100+ ¥ 28.025
250+ ¥ 24.4881
500+ ¥ 22.6084
1000+ ¥ 19.1968
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1261.8
