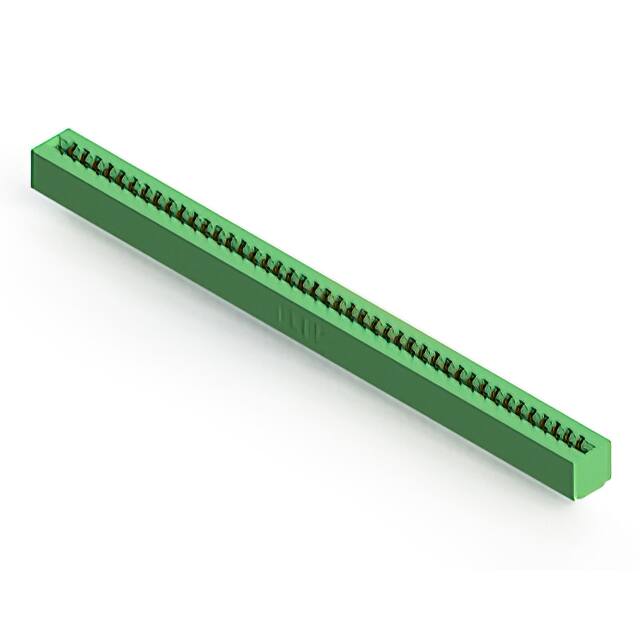

305-086-521-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 86 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-086-521-201
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 305-086-521-201

305-086-521-201概述


    产品简介


    305/315/355系列卡边缘连接器是一款高性能的电子元器件,专为PCB板设计,适用于广泛的电子设备和系统中。这款连接器提供0.156英寸(3.96毫米)的间距,能够接受标准厚度为0.062英寸(1.57毫米)的PCB板。其紧凑的设计和多种安装选项使其在各种应用场景中表现出色。

    技术参数


    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:匹配区域为金镀层,尾部为锡镀层,并覆盖镍基底镀层
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 介电强度:在海平面条件下,相邻触点间为1800 VACrms
    - 插入力:每对触点最大16盎司(4.45牛顿)
    - 拔出力:每对触点最小1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C

    产品特点和优势


    1. 接触间距:0.156英寸(3.96毫米)的接触间距和0.140英寸(3.56毫米)的行间距,保证了高密度布局的可能性。
    2. 接触配置:灵活的单排或双排配置,可适应不同的设计需求。
    3. 接触选项:提供PC尾部、线孔、扩展板弯折等多种终止方式,提高设计灵活性。
    4. 绝缘体设计:低轮廓绝缘体设计,高度仅为0.470英寸(11.94毫米),节省空间。
    5. 兼容性:接受0.054英寸(1.37毫米)到0.070英寸(1.78毫米)厚度的PCB板,且通过预装卡片导轨提供额外支持。
    6. 环保合规:RoHS认证及UL认可,符合环保要求。
    7. 安装选项:多种安装选项包括无导孔、直径0.128英寸(3.25毫米)的安装孔、浮动眼套等。

    应用案例和使用建议


    应用案例
    305/315/355系列卡边缘连接器广泛应用于工业控制设备、计算机外围设备、通信设备以及各类自动化控制系统中。其高密度设计特别适合于需要高速信号传输和稳定性的场合。
    使用建议
    1. 选择合适的接触码:根据具体应用需求选择适当的接触码(如500、520、521),确保与应用系统的兼容性。
    2. 注意安装孔选择:根据应用场景选择适合的安装孔(如x02、x03、x07、x08等),以满足机械强度和定位需求。
    3. 使用前检查:在使用前仔细检查所有电气和机械接口,确保连接可靠并达到最佳性能。

    兼容性和支持


    此系列产品具备良好的兼容性,可以与其他多种电子元件和设备协同工作。制造商提供详尽的技术支持文档和售后服务,包括单行配置和线绕尾选项咨询。此外,对于特殊定制需求,用户也可以联系制造商进行讨论。

    常见问题与解决方案


    1. 如何确定合适的接触配置?
    - 参考应用指南和具体设计需求选择合适的接触码,如500、520、521等。
    2. 安装孔的选择如何影响整体稳定性?
    - 根据具体应用场景选择合适类型的安装孔,以确保机械稳定性和定位精度。
    3. 如何处理连接器内部污染导致的性能下降?
    - 定期清洁连接器接口,使用合适的清洁剂和工具以避免损坏。

    总结和推荐


    综上所述,305/315/355系列卡边缘连接器以其优良的电气性能、多种安装选项和高可靠性,成为工业和消费电子设备的理想选择。推荐用于需要高密度、高性能连接的应用场景,特别是那些要求环保和符合RoHS标准的项目。

305-086-521-201参数

参数
长*宽*高 178.26mm(长度)*12.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
